轴向金属膨胀节管路补偿结构设计

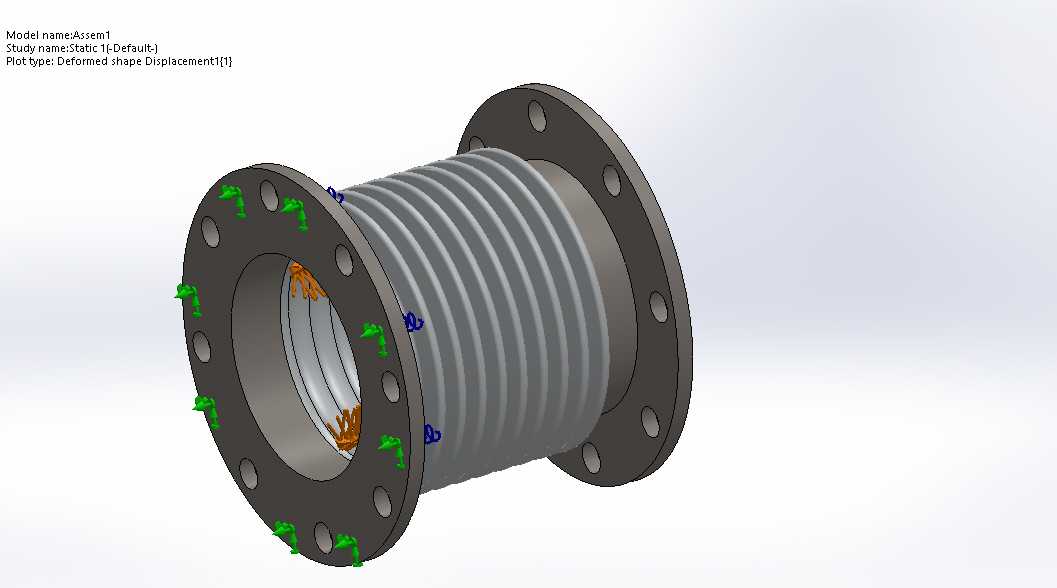

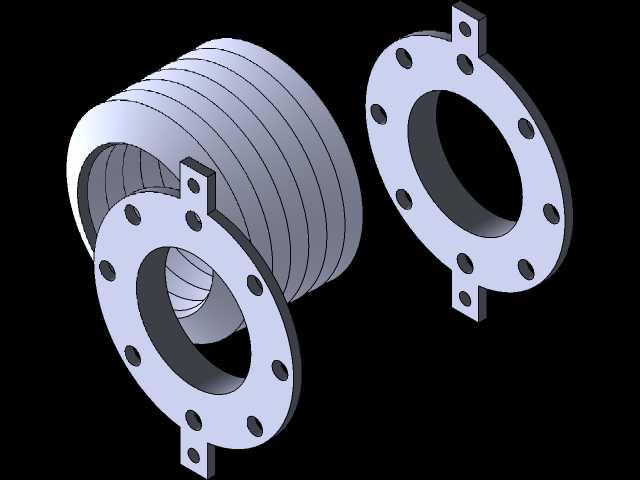

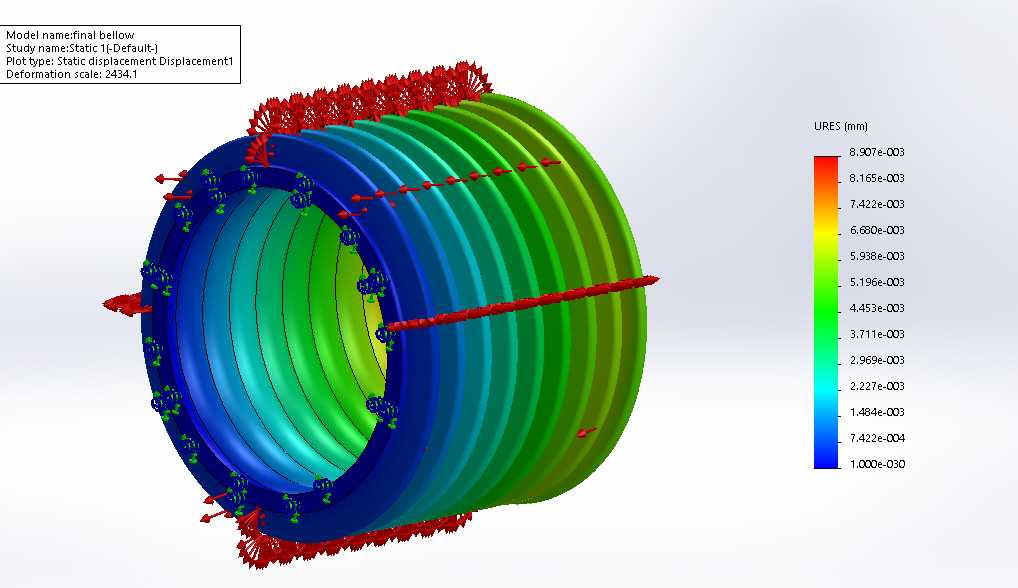

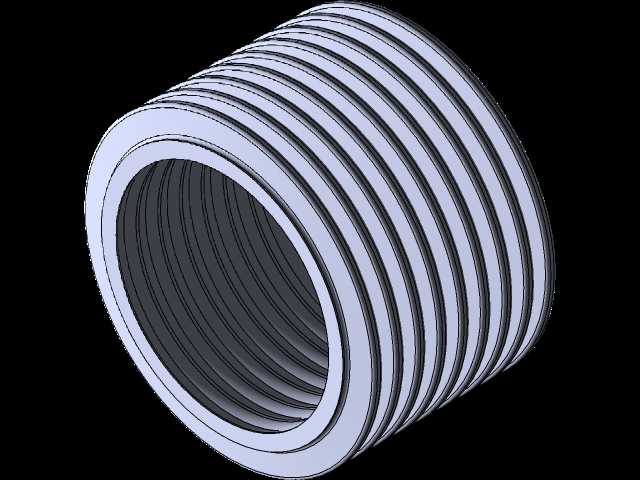

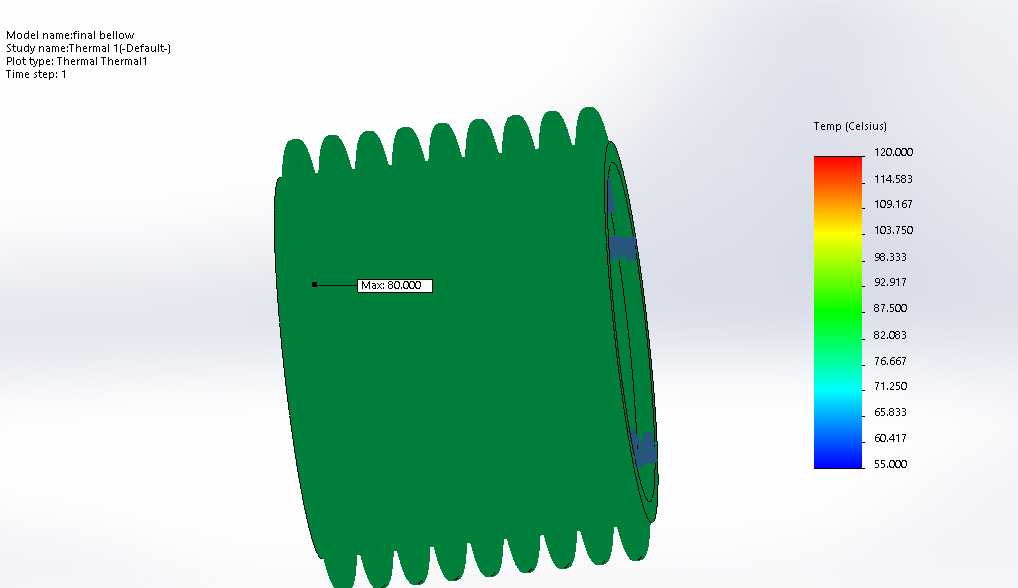

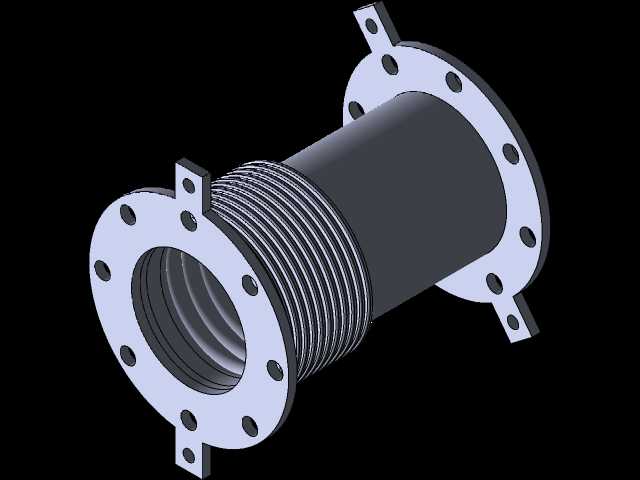

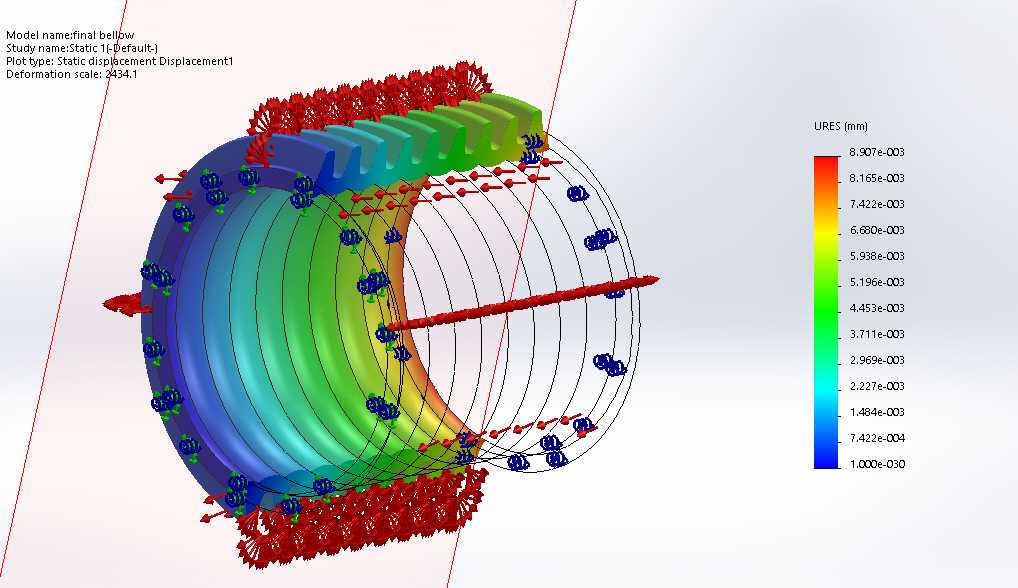

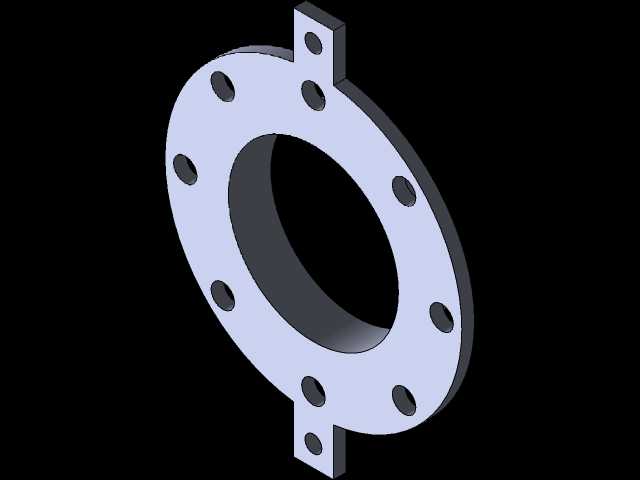

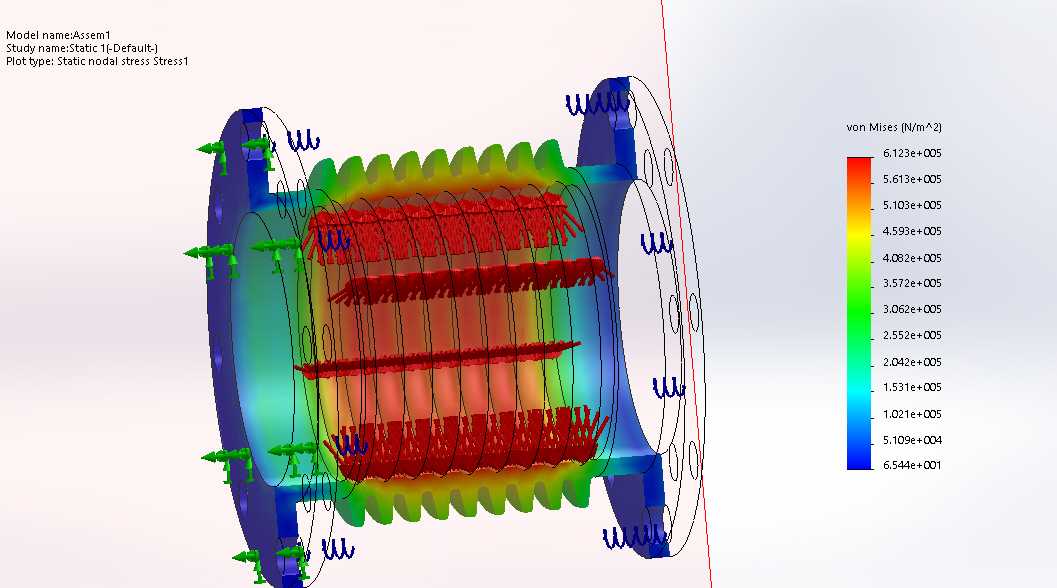

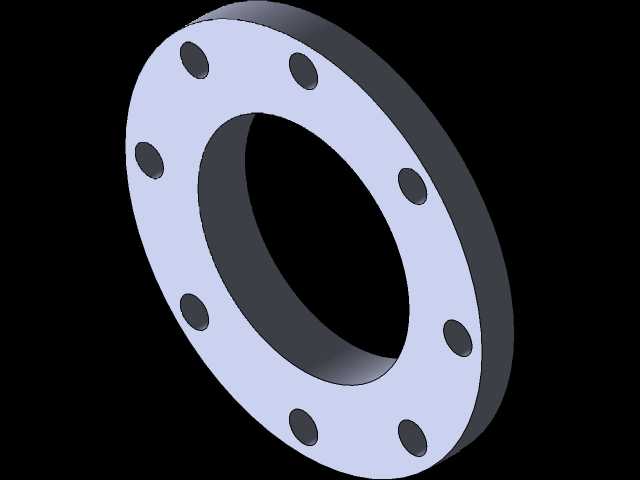

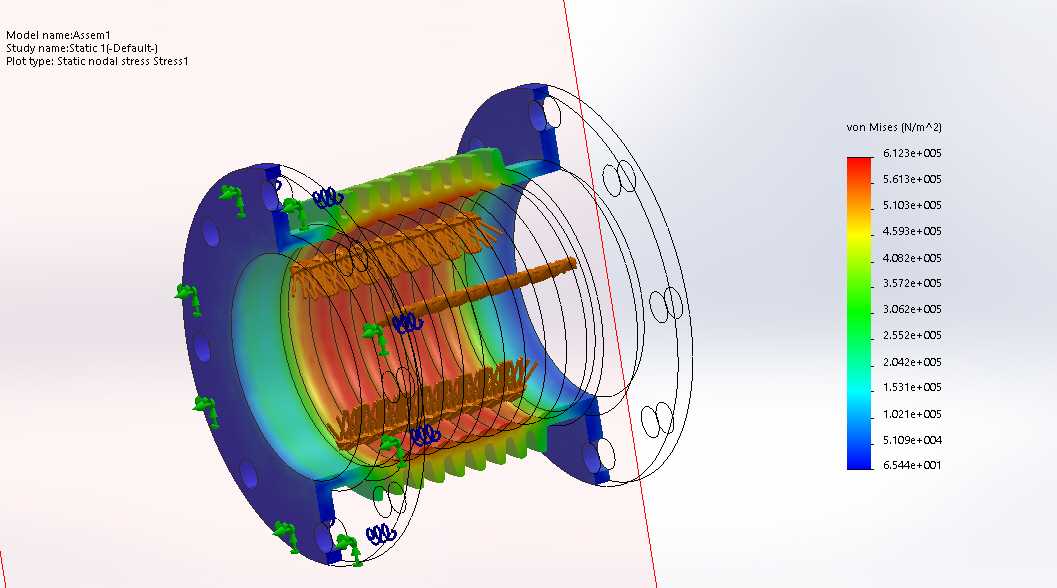

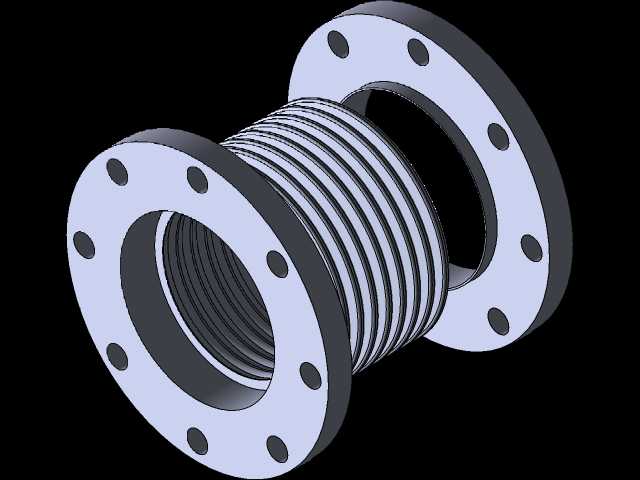

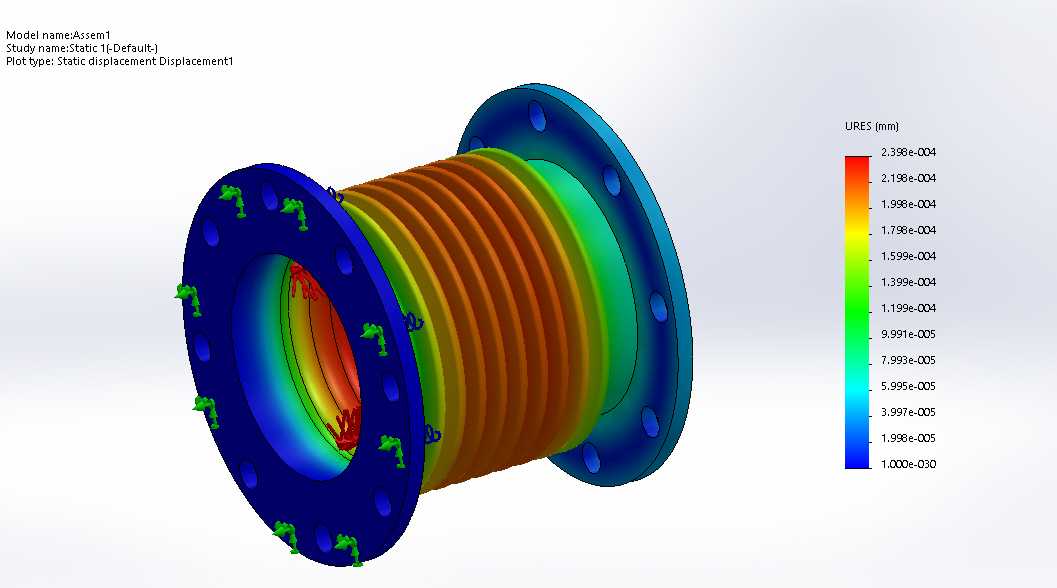

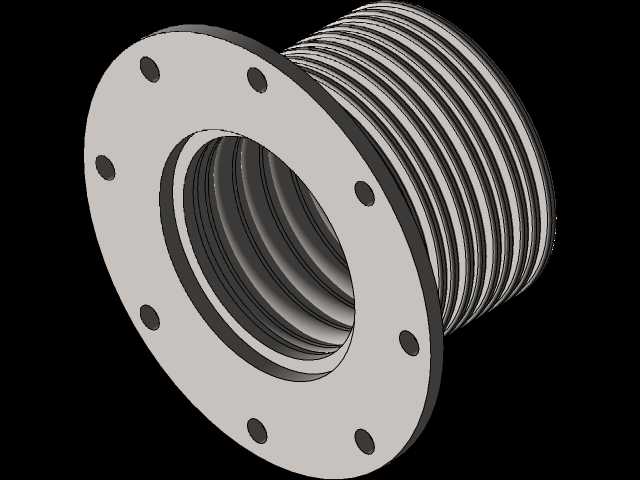

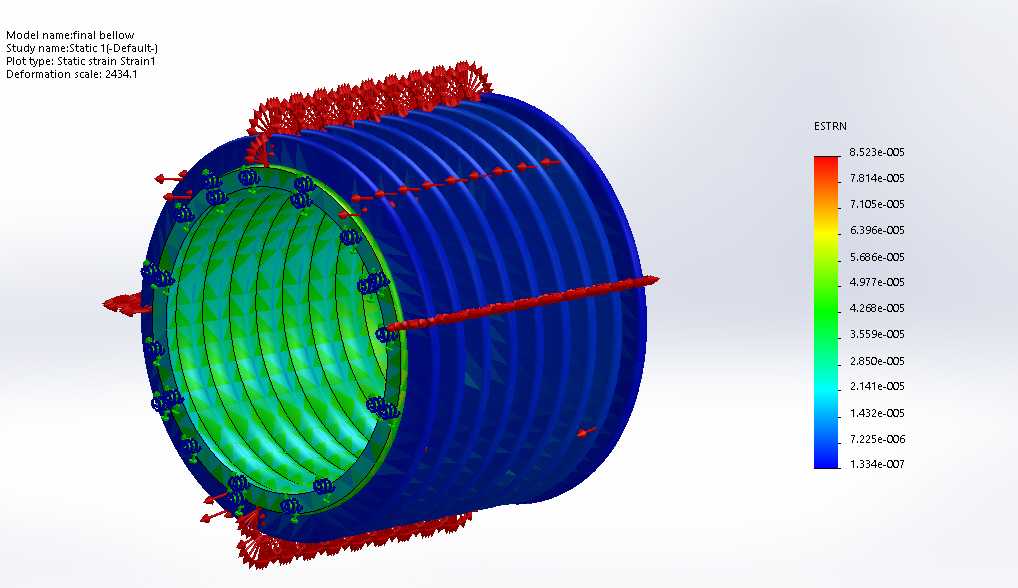

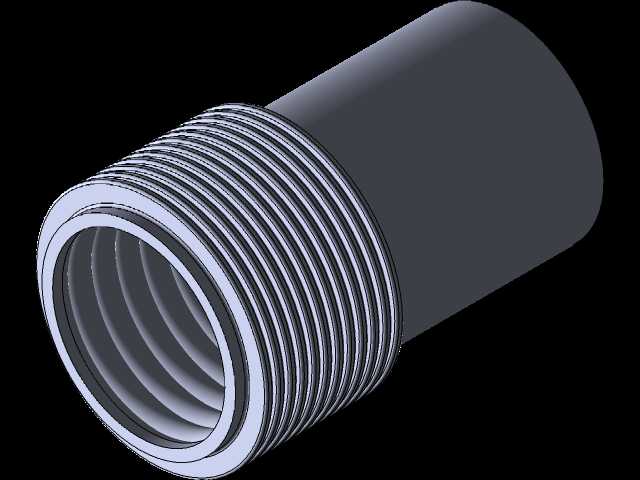

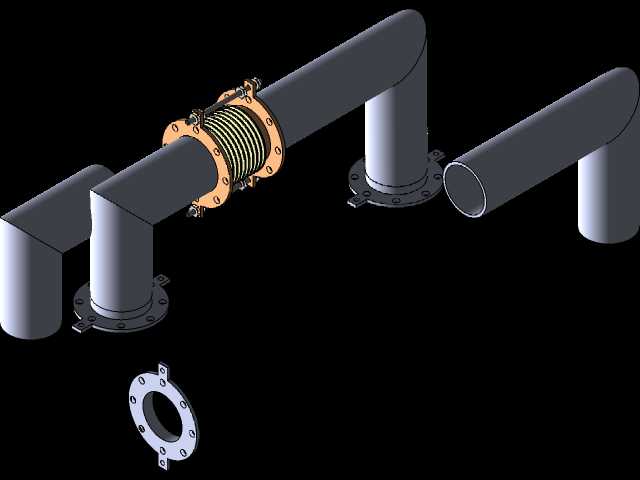

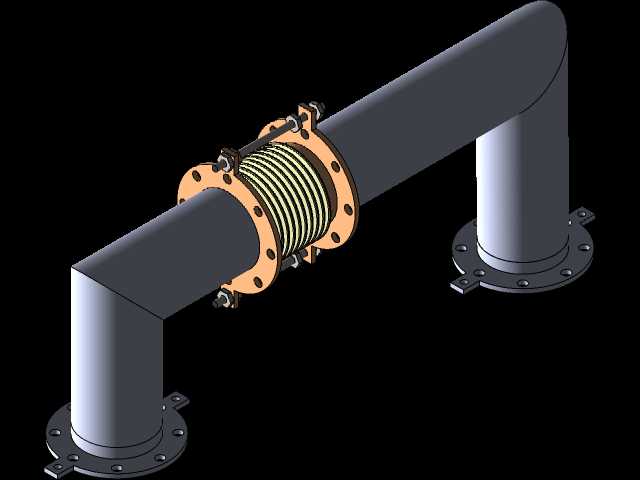

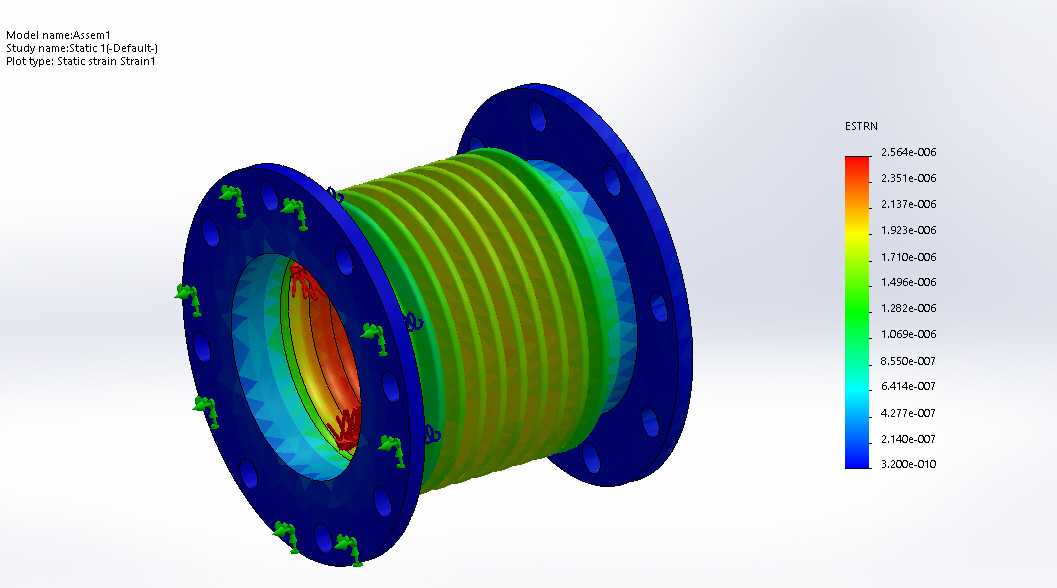

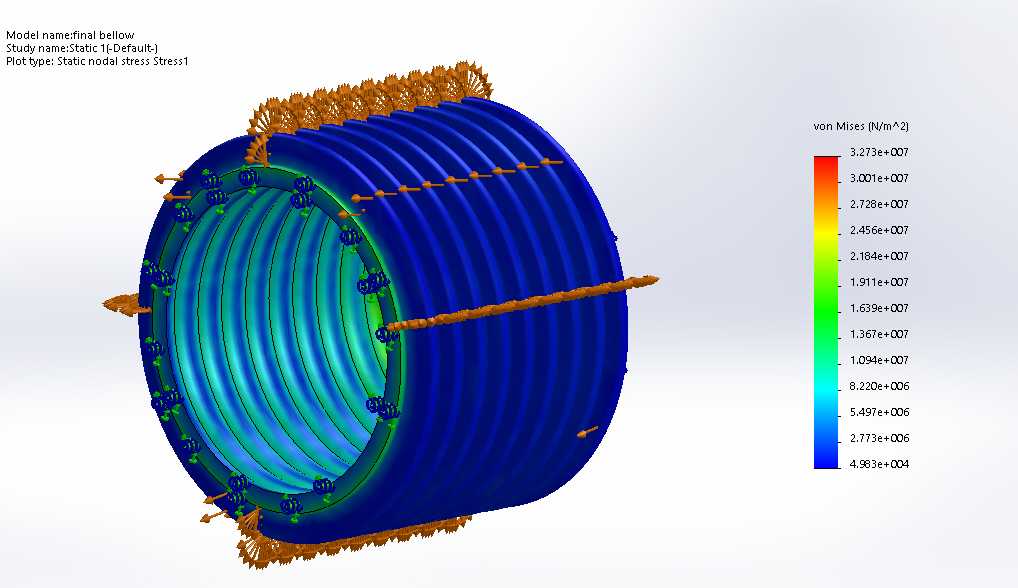

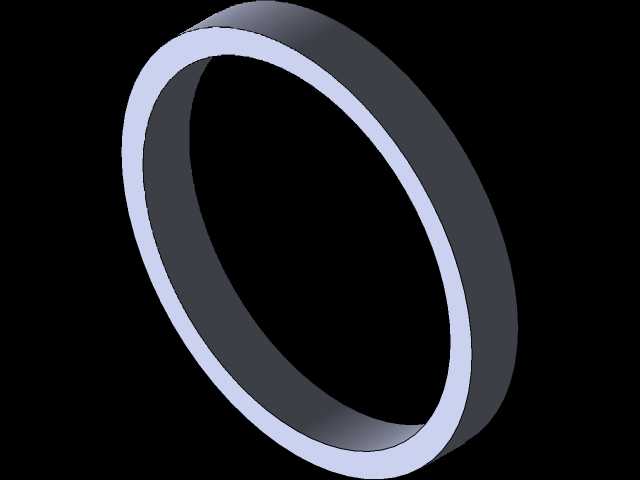

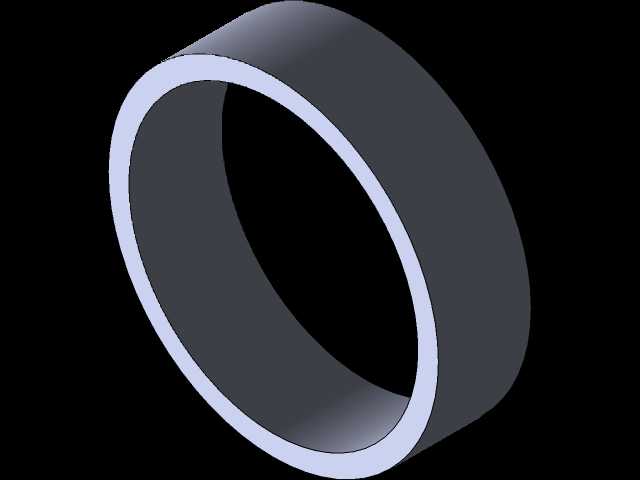

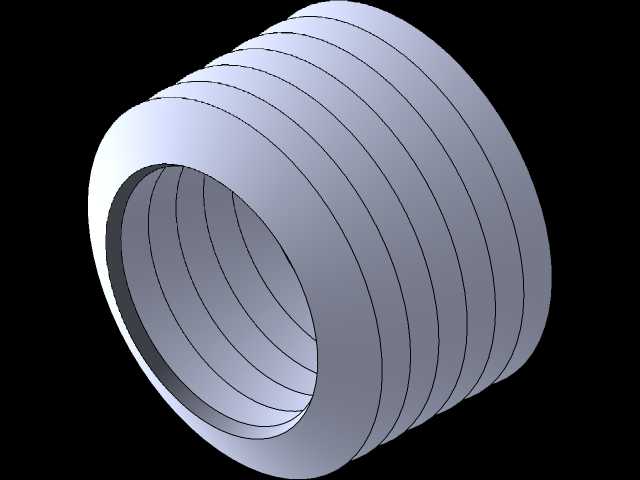

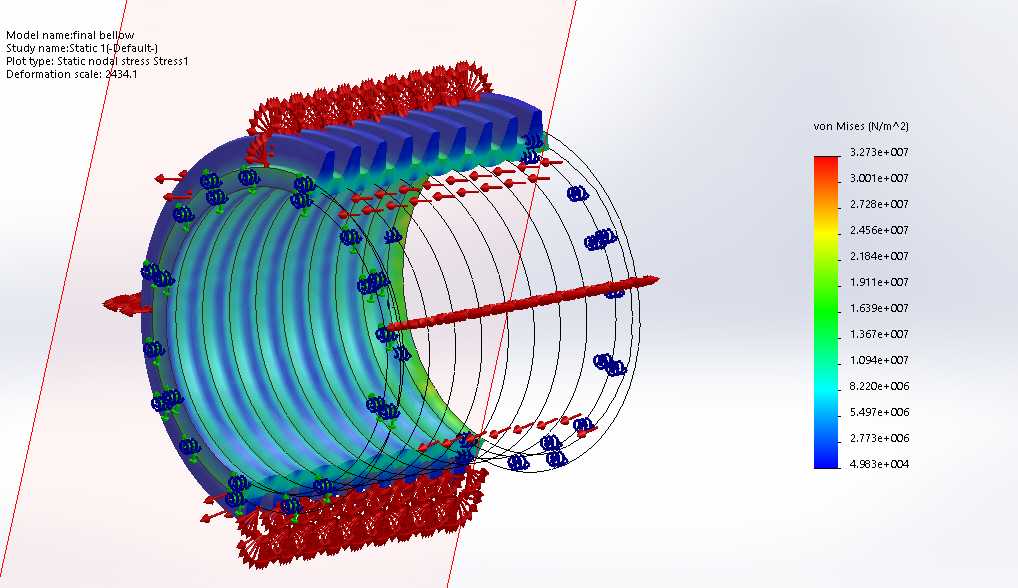

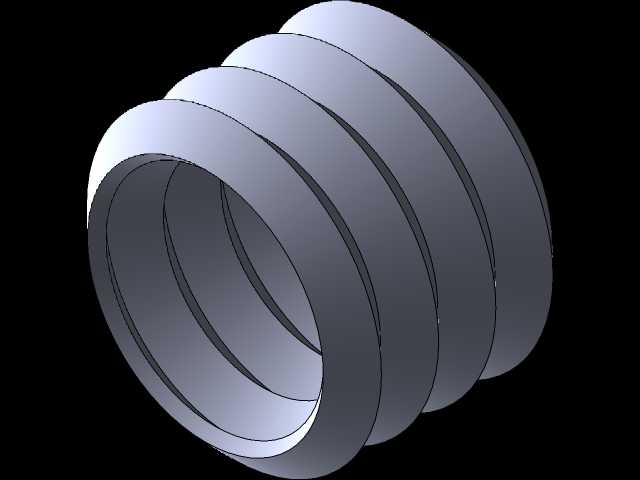

在石化、热力、市政给排水以及工业流体输送管网中，管路受介质温度变化、设备运行振动、基础沉降等因素影响，会产生轴向位移与附加应力，若不做补偿处理，极易出现焊缝拉裂、法兰密封失效、管道变形等故障，轴向金属膨胀节就是专门针对这类轴向位移场景设计的补偿元件。这款带配对法兰的轴向膨胀节，核心补偿单元为多层薄壁金属波纹管，依靠波纹管的柔性形变吸收管线轴向的伸缩量，两端采用带颈对焊法兰结构，法兰盘上均匀分布螺栓通孔，配套的双头螺柱与锁紧螺母可将膨胀节与两端管道法兰紧密连接，法兰密封面采用突面结构，适配常规非金属垫片就能满足中低压管路的密封要求。设计时首先要根据管线的公称通径匹配波纹管的波数与壁厚，波数过多会导致膨胀节整体失稳，波数过少则补偿量达不到设计要求，同时要考虑波纹管的疲劳寿命，在额定补偿量下循环形变次数需满足管线全生命周期的使用需求。两端连接的弯管段带安装底座，底座上开有地脚螺栓孔，可将管段固定在支撑结构上，避免管道重量直接作用在波纹管上导致波纹管偏心受压，影响补偿精度与使用寿命。安装时需要注意，膨胀节的安装长度要对应设计给定的预拉伸或预压缩量，不能强行拉扯波纹管对位，否则会额外引入装配应力，降低实际运行时的补偿裕量。波纹管外侧设置的限位拉杆，在运输与安装过程中可起到刚性支撑作用，防止波纹管受外力磕碰变形，待整个管路系统安装完成、固定支架调整到位后，需要将限位螺母调整到规定的间隙位置，不能完全锁死，否则会限制波纹管的正常形变，失去补偿作用。从结构适配性来看，这款膨胀节可直接对接同公称通径的标准法兰管路，不需要额外制作过渡连接件，两端弯管的转弯半径符合管路流体阻力设计要求，不会造成局部流阻陡增，适配输送水、蒸汽、油品以及弱腐蚀性化工介质的管路场景，在长直管线的固定支架间隔段、设备进出口与管线的连接位置，都可以选用这类轴向膨胀节来吸收位移，降低管路系统的应力水平，提升整个管网运行的可靠性。
