楔形尖刺状夹持定位工装结构设计

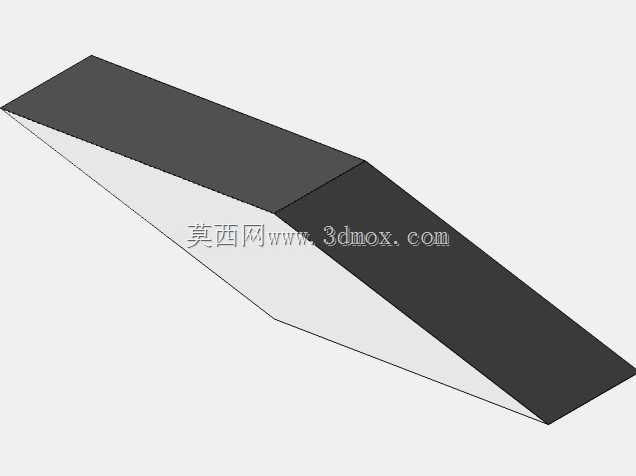

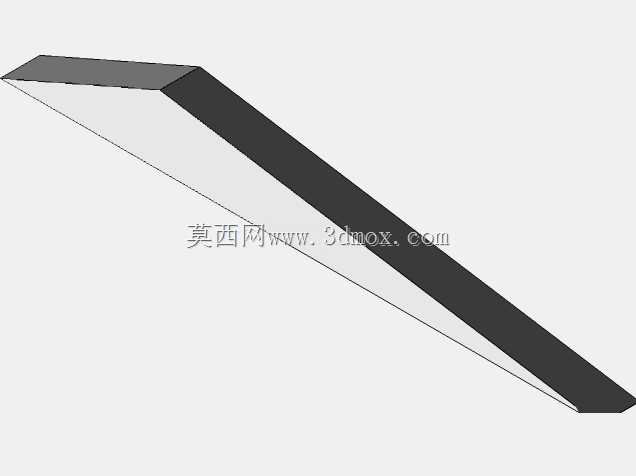

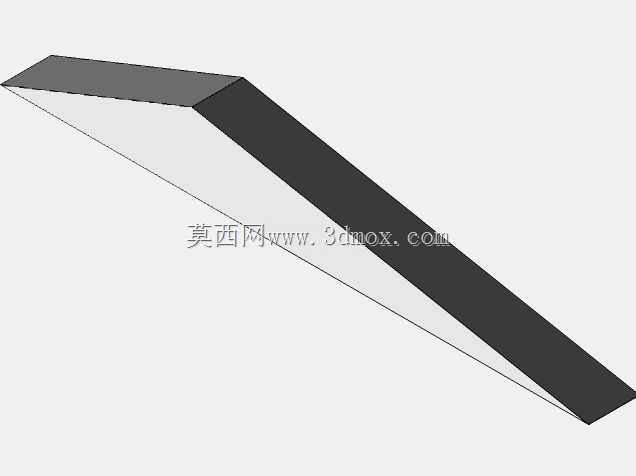

在精密装配与物料定位的工业场景中，这类楔形尖刺结构常被用作薄型物料的夹持定位组件，适配纸张、薄膜、薄金属箔等易滑移物料的固定需求，常见于印刷设备、包装折边工位、薄材裁切设备的进料定位环节，依靠尖刺端的微小刺入与楔形面的压紧配合，避免薄材在输送或加工过程中出现偏移、褶皱问题。从结构设计逻辑来看，该构件采用对称双楔形面布局，主体为细长锥状结构，根部预留安装基准面，可直接嵌入工装基座的对应卡槽内，无需额外复杂紧固件即可完成快速装拆，适配多工位快换工装的使用需求。尖刺端做了微小圆弧过渡处理，避免刺入物料时造成纤维断裂或穿孔过大，同时保证足够的刺入深度提供摩擦力，楔形斜面的倾斜角度经过反复校核，既保证压紧时的自锁特性，不会在物料拉力作用下松脱，又能在工位复位时顺利脱离物料，不会带起料边造成卡料。安装边界方面，该构件根部的安装槽宽度适配常规工装板的10mm标准槽距，整体长度可根据工位的物料幅宽进行阵列排布，相邻构件的间距通常设置为80-120mm，保证薄材幅面全宽范围内的受力均匀，不会出现局部压痕或固定失效。在功能特性上，该结构相比常规的平板压块，接触面积更小，对薄材表面的印刷图案、涂层损伤更小，尖刺的刺入量可通过调整构件的下压行程控制，针对不同厚度的物料，仅需调整工装的下压高度即可适配，无需更换夹持构件，大幅缩减了多规格物料生产时的工装换型时间。设计过程中重点校核了楔形根部的应力集中情况，在斜面与根部安装面的衔接处做了R2的圆角过渡，避免长期反复受压出现根部断裂问题，构件主体采用高碳钢材质做淬火处理，表面硬度达到HRC55以上，保证尖刺端长期使用不会出现磨钝、卷边问题，延长工装的维护周期。实际应用中，这类结构常配合弹簧压合组件使用，依靠弹簧提供恒定的下压力，避免刚性压合造成物料破损，同时可适配一定范围内的物料厚度公差，无需针对每批次物料的厚度偏差做精细调整，降低了工位调试的操作难度。
