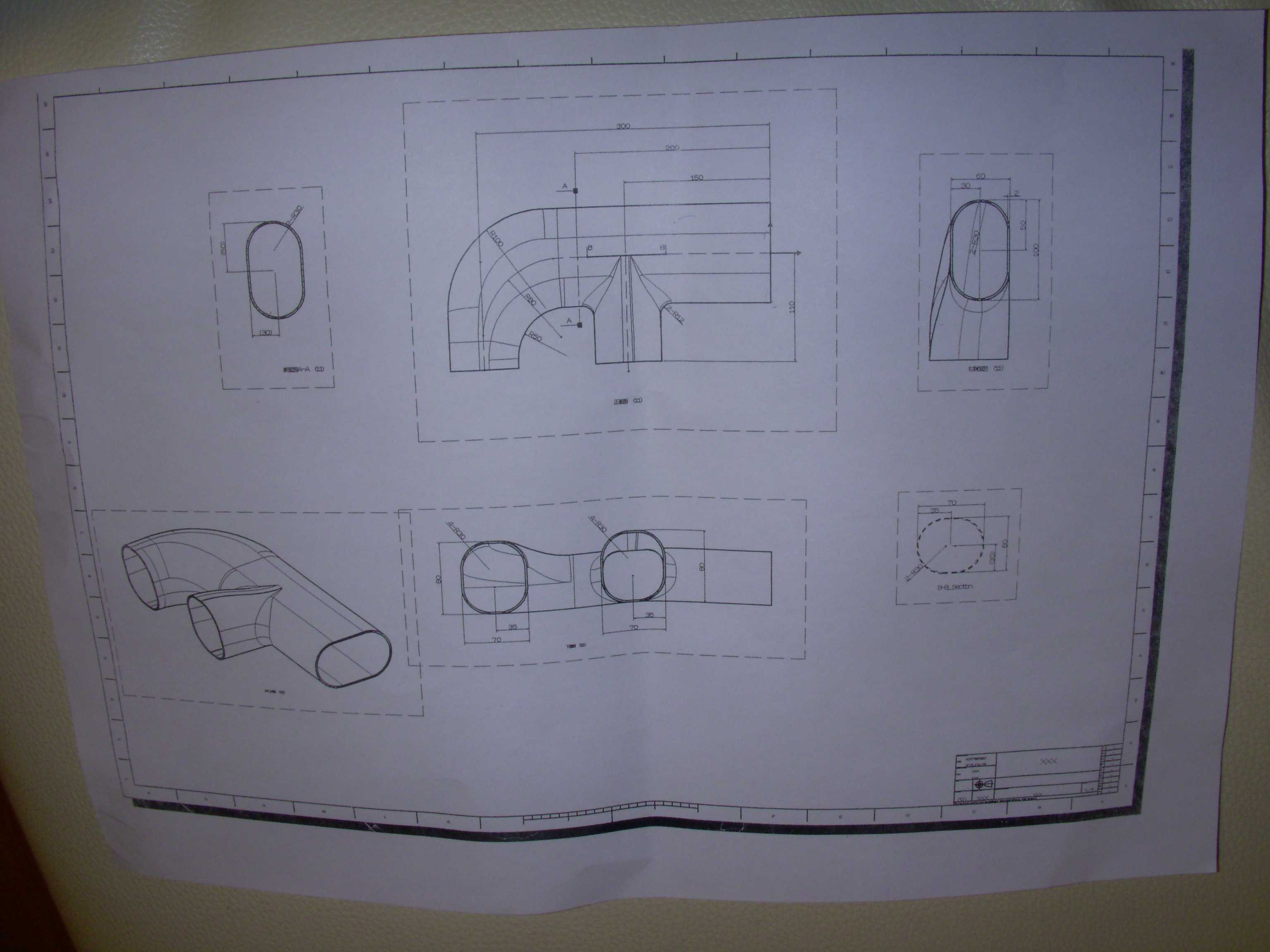

曲面异形地面练习管路结构设计

　　这类异形曲面管路常应用在流体输送系统的非标准布局场景中，比如车间地面布设的压缩空气分支管路、小型液压站的外接油路、除尘系统的异形引风支管，在常规标准弯头无法适配现场安装空间、管路走向需要避让地面设备基座或预埋管线的场景下，这类定制化曲面弯管能有效减少管路接头数量，降低流体沿程阻力，同时避免多段拼接带来的泄漏风险。从结构功能来看，该管路两端分别为适配不同接口的异形截面，一端为长圆形接口可对接扁平状的流体输出端口，另一端为圆形接口适配常规标准管路，中间过渡段采用大曲率平滑曲面过渡，不存在直角弯折结构，能让流体在管内顺畅通行，减少紊流产生的噪音与压力损耗，尤其适合对管路流阻有要求的低压流体输送场景。设计过程中首先要确定两端接口的安装边界，

　　先锁定两端接口的相对位置、截面尺寸与安装朝向，明确管路需要避让的空间范围，避免成型后与周边地面固定设施产生干涉。建模阶段先搭建两端接口的截面轮廓，通过多段曲率连续的引导线搭建曲面骨架，过程中需要反复调整引导线的控制点，保证过渡段曲面的曲率变化均匀，避免出现局部曲率突变导致的应力集中，毕竟管路长期通流时，曲率突变位置容易受流体冲刷产生磨损，也会在承压时出现应力集中点影响使用寿命。曲面生成后依次通过投影、修剪操作裁去多余的曲面片体，再通过分割、连接操作将各段曲面拼接为完整的封闭面组，最后对所有棱边做等半径圆角处理，圆角半径需要匹配管路的壁厚要求，避免圆角过小导致后续抽壳时出现壁厚不均的问题。尺寸设计上需要严格控制管路的整体外轮廓尺寸，

　　保证管路铺设在地面时不会超出预设的安装区域，两端接口的连接尺寸要与对接的标准件完全匹配，安装面的平面度公差需要控制在合理范围，保证连接时密封件能均匀受压，不会出现局部密封失效的问题。这类曲面管路的建模练习，核心是掌握复杂曲面从轮廓搭建到实体化的全流程操作，理解曲面连续性对零件结构强度、流体性能的实际影响，避免建模时只追求外观顺滑而忽略实际工程中的安装、承压、流阻等实际需求，每一步曲面操作都要对应实际的工程约束，比如曲面的厚度要满足管路的承压要求，过渡段的曲率半径要大于管路通径的1.5倍，避免流体在弯折处出现滞流区堆积杂质。
