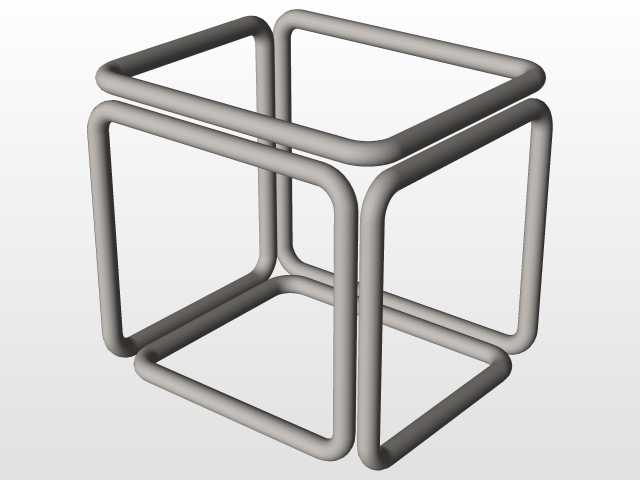

等径弯管拼接立方体框架管路结构

这类空间弯折拼接的管路框架，在工业现场常作为流体输送的集成布管载体，也可作为小型设备的外围防护支撑骨架使用，区别于传统焊接式方管框架，采用连续弯管成型的结构能减少直角位置的接头数量，降低管路泄漏风险，同时弯折处的圆弧过渡能减小流体输送时的局部阻力，避免直角位置的介质沉积问题。设计这类结构时，首先要确认管路的通径需求匹配输送介质的流量参数，所有弯管位置的弯曲半径需要统一，既要保证弯管加工时管材不会出现内壁起皱、外壁开裂的缺陷，也要保证拼接后各边的尺寸一致性，立方体的每一条棱边长度公差需要控制在装配允许范围内，避免最后拼接时出现对接错位。从安装边界来看，这类框架的整体外轮廓尺寸需要适配安装工位的预留空间，各管段的对接位置要预留足够的操作空间用于接头紧固或者焊接作业，框架底部如果需要配合脚轮或者固定支座，要在对应管段位置提前设计安装平面，避免圆弧管面无法固定连接件。实际应用中，这类结构如果用于气动系统的集成布管，可以在框架的管段上预留标准气源接口，直接给周边工位的气动元件供气，省去单独布管的麻烦；如果作为防护栏使用，连续弯管的结构没有尖锐直角，能减少车间作业人员磕碰受伤的风险，管材的壁厚选择要匹配使用场景的强度要求，作为承重骨架时要核算整体框架的载荷，避免受力后出现变形。建模过程中要注意各弯管段的空间位置约束，保证相邻管段的对接端面完全贴合，中心线对齐，避免出现错边导致的装配应力，所有弯折处的圆弧参数要和实际弯管设备的加工能力匹配，不能设计超出设备最小弯曲半径的结构，否则实际生产时无法成型。
