轻型飞机水平稳定肋板结构设计

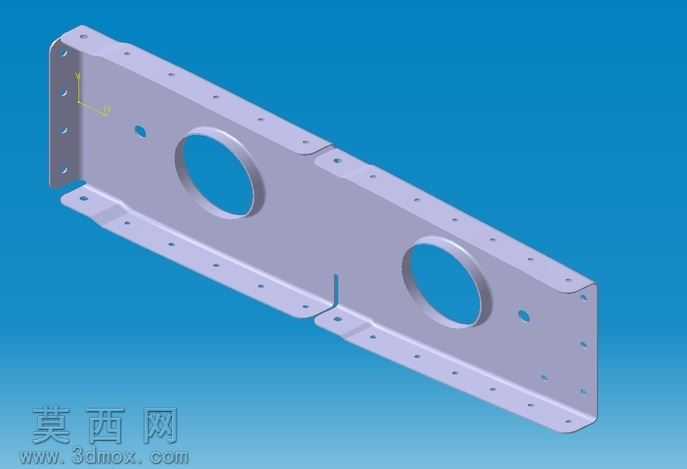

本模型为轻型飞机水平稳定器肋板的分段结构三维设计，建模阶段采用参数化特征建模思路，以基准平面定位整体轮廓，先绘制肋板的主体外形草图，通过拉伸命令生成基础板件实体，再针对板件上的安装孔、减重孔进行分步特征创建：沿板件边缘排布的安装孔采用线性阵列方式完成，保证孔位间距的装配精度，两个大尺寸圆形开孔为减重兼走线预留结构，在开孔边缘添加圆角过渡特征，避免应力集中问题。板件的折边、翻边结构通过钣金模块的弯边命令生成，严格匹配轻型飞机蒙皮装配的贴合角度，板体上的缺口结构为相邻构件的装配避让位，建模时通过布尔求差运算精准切除对应区域，保证装配时无干涉。渲染阶段采用哑光金属材质模拟航空铝合金的表面质感，调整材质粗糙度参数还原航空构件的阳极氧化表面效果，场景采用纯色蓝底背景突出构件本身，添加定向光源模拟车间检验光照，清晰呈现板件上的孔位排布、棱边过渡与整体结构形态。设计过程中充分考虑航空构件的轻量化与强度平衡，在保证肋板承力性能的前提下，通过大尺寸开孔去除非受力区域的多余材料，沿板件边缘排布的密集安装孔用于和蒙皮、翼梁构件铆接固定，板体的弯折结构提升了整体抗弯刚度，避免飞行过程中受气动载荷产生形变。该肋板作为水平稳定器的内部支撑构件，承担维持翼面外形、传递气动载荷的作用，分段式的设计便于加工制造与装配调整，适配轻型飞机小批量生产的工艺需求，建模过程中所有特征均保留参数化历史记录，可根据后续气动仿真、强度测试的结果快速调整板厚、孔位、弯折角度等参数，缩短设计迭代周期。
