飞机起落架收放性能试验台架结构设计

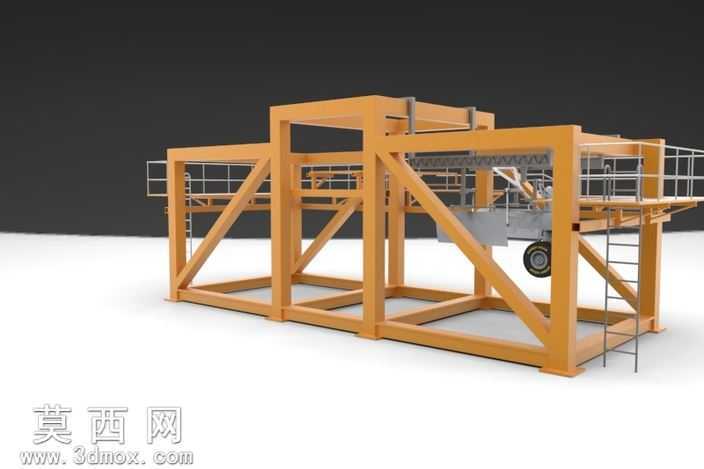

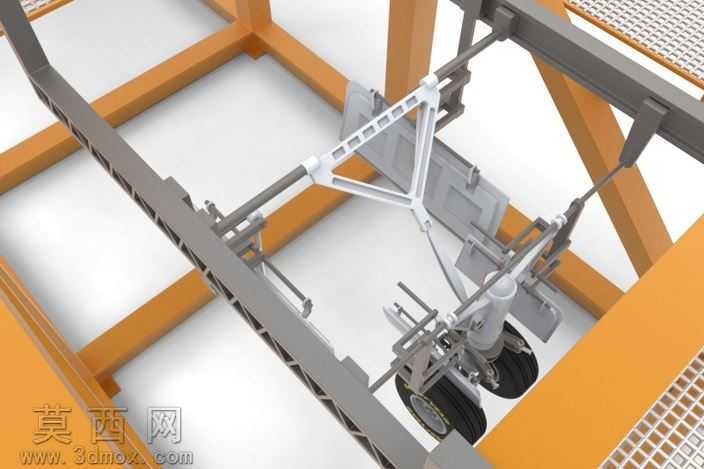

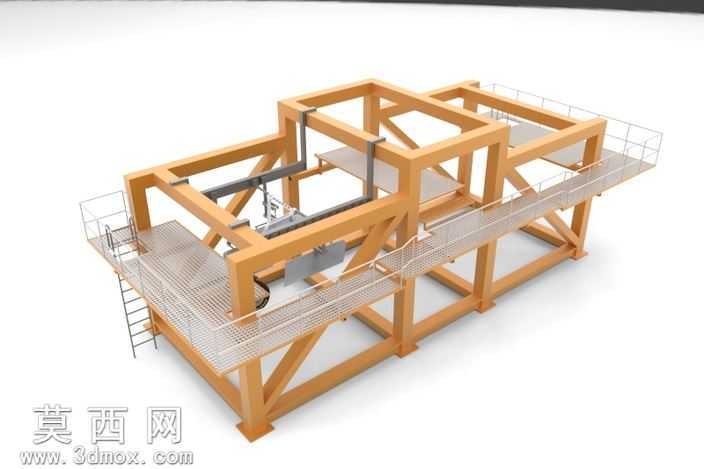

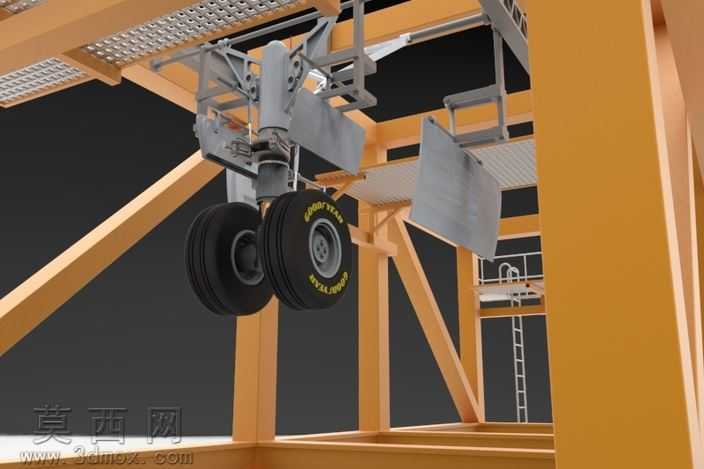

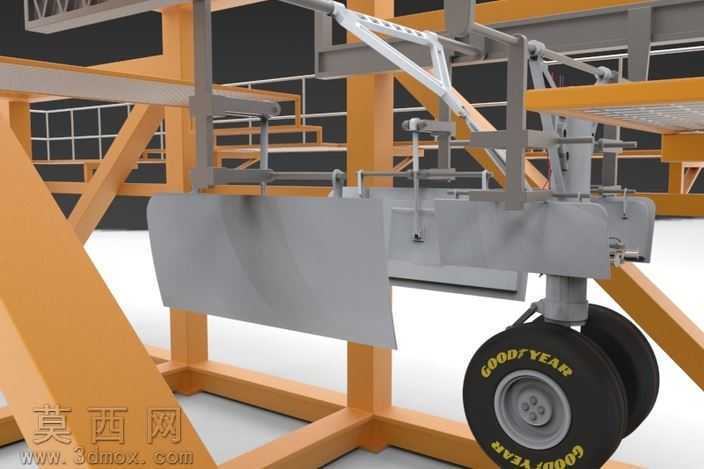

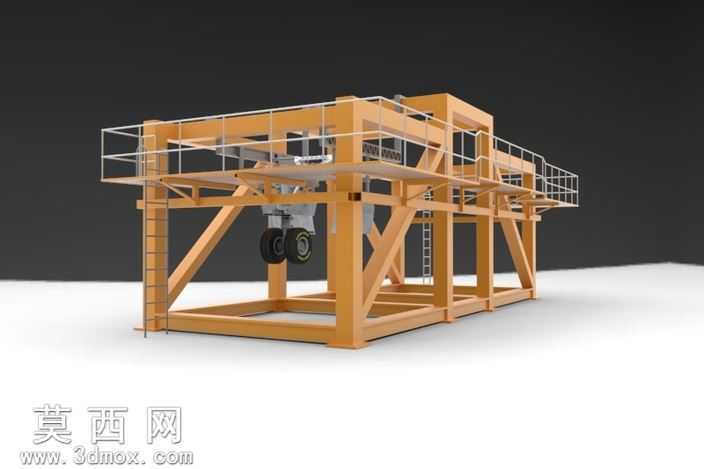

本模型为飞机起落架收放性能验证专用试验台架的概念设计三维模型，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循航空试验工装的结构强度设计逻辑，对各承载构件的连接关系、受力路径做了完整还原。台架主体采用高强度型钢焊接框架结构，建模时对型钢的截面规格、拼接焊缝位置、斜撑加强筋的排布都做了精细化建模，通过斜向交叉筋的布局分散试验过程中的交变载荷，避免台架在起落架反复收放动作中产生结构形变。台架设置双层操作平台，上层平台预留起落架安装定位接口，可适配不同型号起落架的装夹固定需求，平台周边建模还原了安全护栏、直爬梯结构，爬梯踏步做了防滑纹理建模，护栏高度符合工业试验工装的安全设计规范；下层为设备安装空间，预留了液压管路、测试线缆的排布通道，平台踏板采用花纹钢板材质，渲染时赋予金属磨砂质感，还原真实钢制踏板的视觉效果。模型对台架的承载立柱做了等比例建模，立柱底部设置加宽地脚板，预留地脚螺栓安装孔，用于试验时将台架牢固固定在地面，抵消起落架收放动作产生的冲击力。在渲染表现上，主体框架赋予暖黄色工业防锈漆材质，金属构件做了轻微的漆面反光效果，护栏、爬梯采用银灰色金属材质，区分不同构件的材质属性，整体渲染采用纯白背景配合柔和打光，清晰展现台架的分层结构与各部件的装配关系。设计思路围绕起落架收放试验的实际工况展开，充分考虑试验过程中的操作便利性、结构稳定性与人员安全性，框架的跨度、层高参数均按照起落架收放的运动行程做了适配预留，避免试验过程中运动部件与台架产生干涉，同时预留了测试传感器、作动机构的安装位置，可满足起落架收放耐久性、动作可靠性、锁止机构性能等多项试验的装夹需求，整体结构规整，受力路径清晰，是航空地面试验工装的典型概念设计方案，建模过程中对各构件的装配约束做了完整定义，可直接用于后续的结构强度仿真、工程图转化工作。
