波音727飞机燃油系统三维结构设计

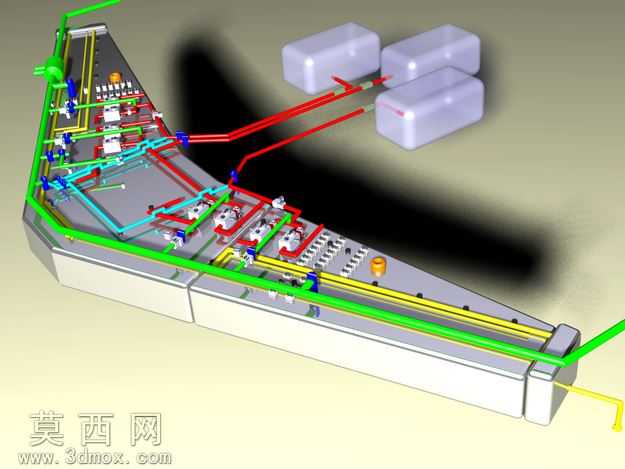

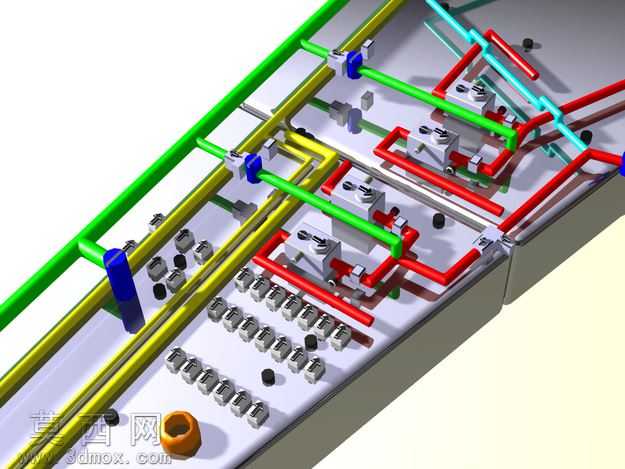

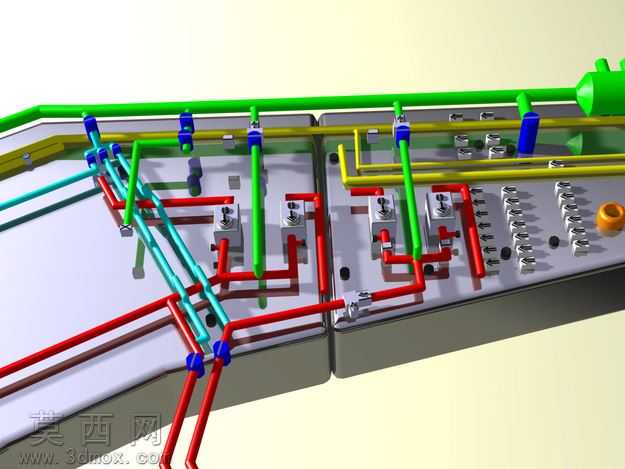

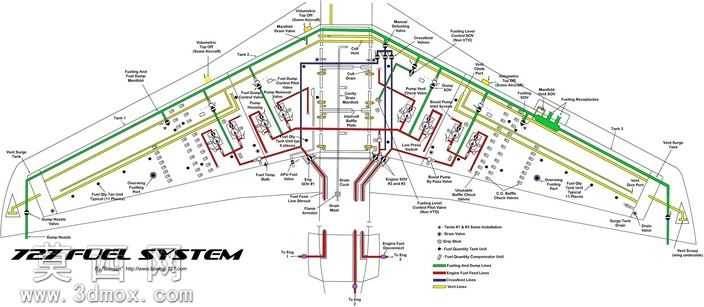

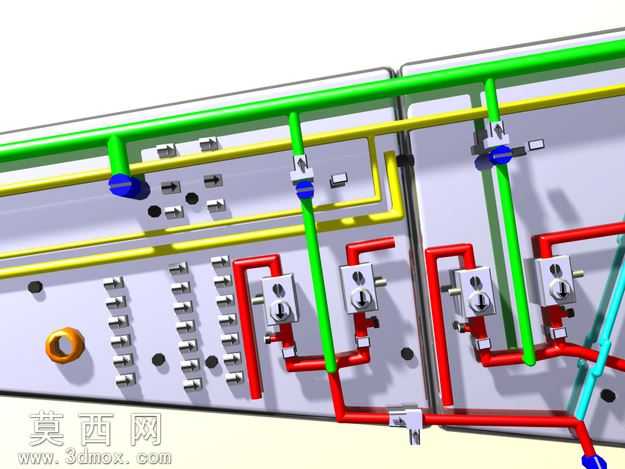

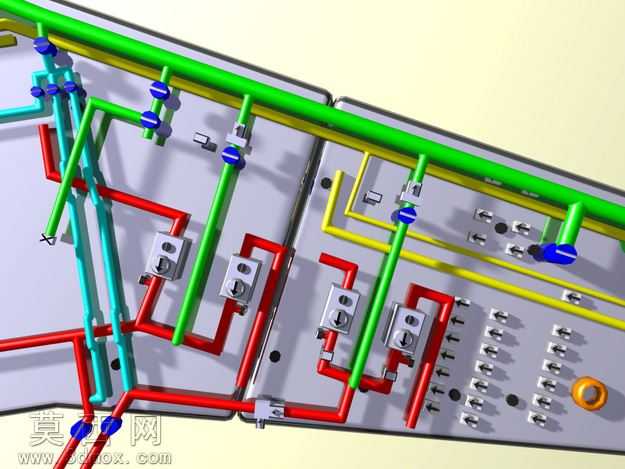

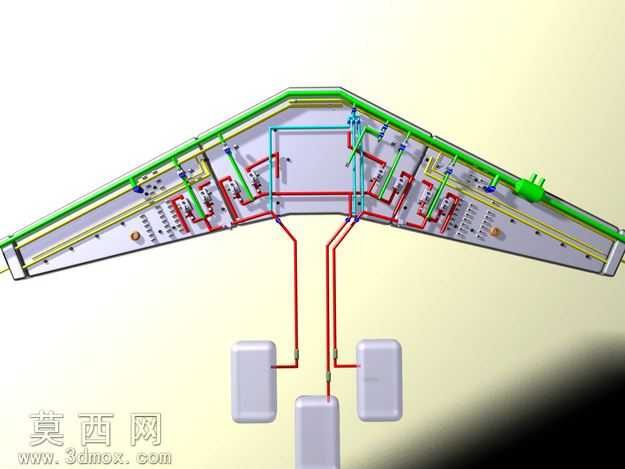

本作品为飞机燃油系统的三维结构建模成果，设计初衷是将传统二维燃油系统原理图转化为直观立体的三维可视化模型，还原民用飞机机翼段燃油系统的完整布局与管路走向。建模过程中首先依据二维原理图的逻辑关系，梳理燃油系统的功能分区，明确燃油存储、输送、调控各模块的空间排布逻辑，依托机翼的梯形结构轮廓搭建整体装配基准，确保各组件的安装位置符合飞机机翼的实际空间约束。模型中对不同功能的管路做了明确的色彩区分，绿色管路、红色管路、黄色管路、蓝色管路分别对应不同的燃油传输回路，清晰呈现不同油路的连接路径与走向逻辑，每一段管路都做了精准的路径拟合，处理了管路弯折处的圆弧过渡，避免生硬直角带来的结构失真，同时还原了管路上各类阀件、接头、调控组件的安装位置，还原各部件之间的装配关系。燃油存储模块采用半透明磨砂质感的材质渲染，直观展示油箱组的排布位置与相对尺寸，机翼主体结构采用哑光金属材质模拟航空铝合金的质感，不同功能的阀件、接头根据实际工业外观赋予对应的金属或工程塑料材质，通过渲染光影的调整突出各组件的层次关系，让整个系统的结构一目了然。设计过程中严格遵循燃油系统的工作逻辑，确保各管路的连接关系与二维原理图完全一致，既保证了三维模型的视觉直观性，又完整保留了原系统的功能逻辑，能够清晰展示飞机燃油从存储到输送至各点位的完整路径，可用于飞机燃油系统原理的直观教学演示、结构认知学习，帮助学习者快速理解复杂燃油管路系统的空间布局与工作逻辑，解决了二维原理图难以直观呈现空间排布的问题。
