美标RF150凸面法兰24脉冲伽达结构

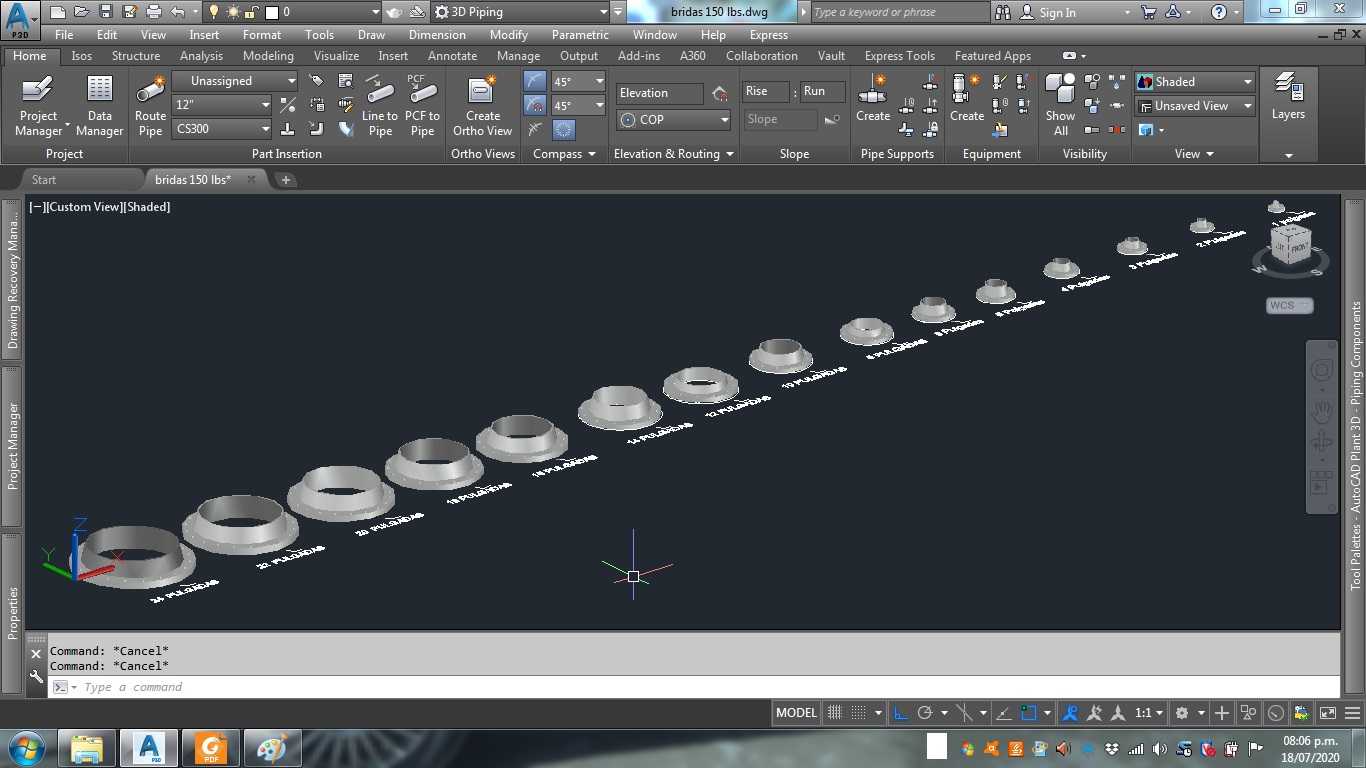

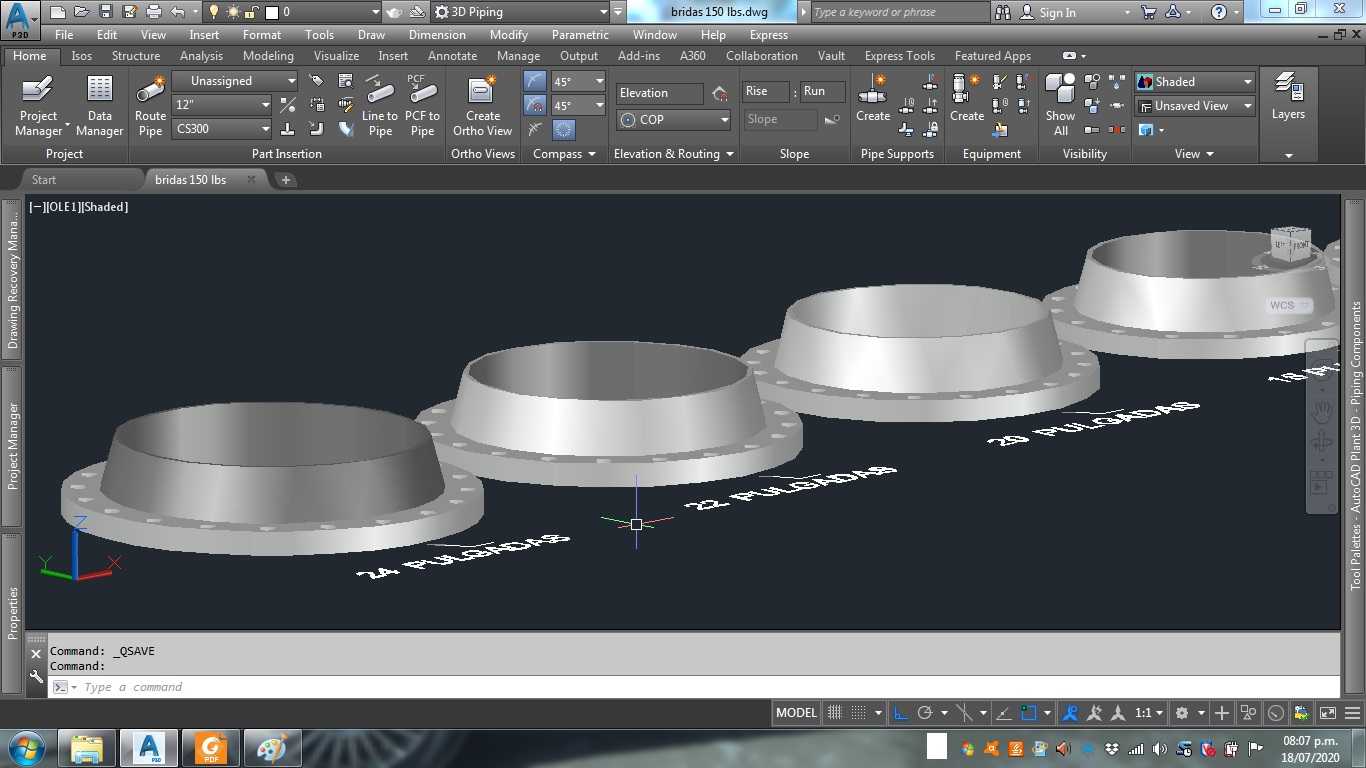

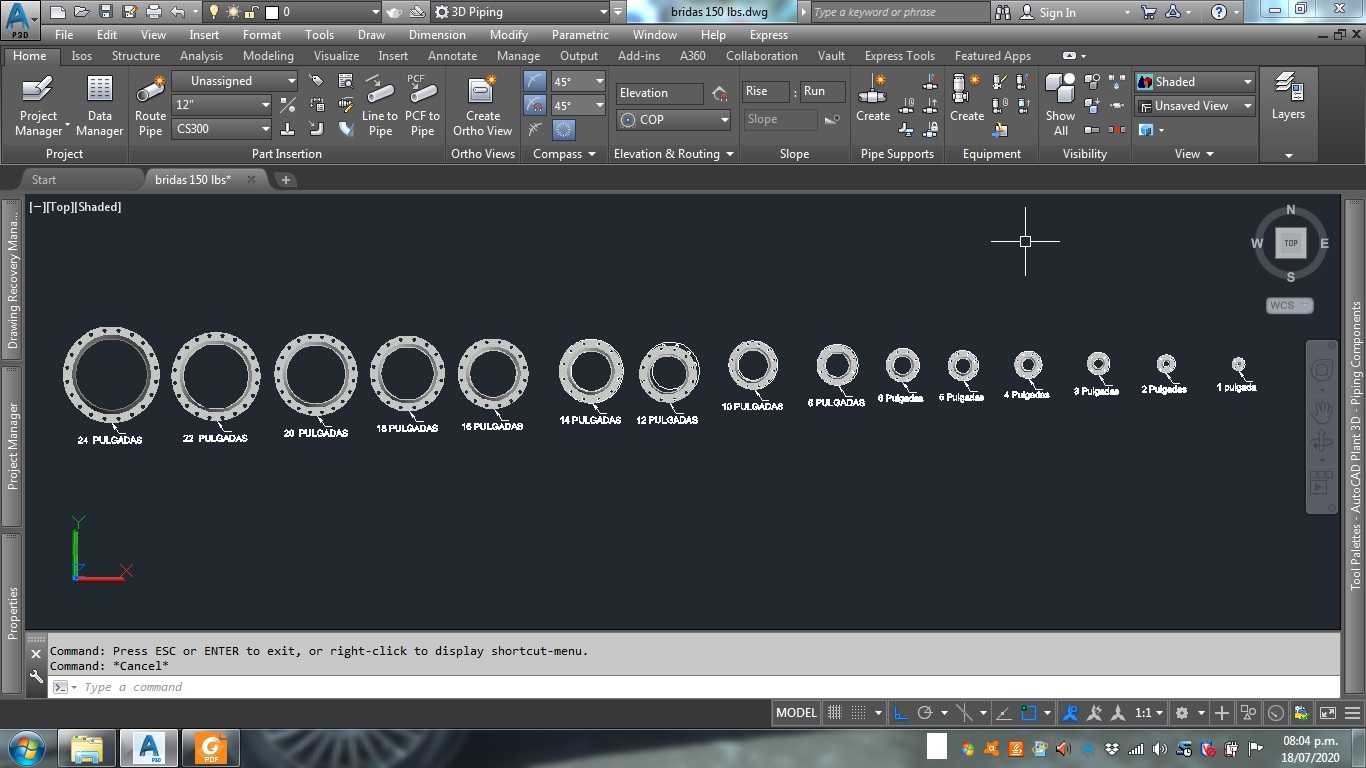

在石油炼化、化工流体输送、市政给排水这类带压管路系统的搭建环节，法兰是实现管段之间、管段与阀组/设备接口之间可拆卸刚性连接的核心承压连接件，本次建模的RF凸面法兰，完全遵循ASTM、ASME相关美标体系的尺寸规范，适配150磅压力等级的管路工况，覆盖1A到24英寸的多规格通径序列，能匹配不同输送流量要求的管线布设需求。从实际工程选型的角度看，RF凸面结构的密封面形式，是中低压管路场景下应用占比最高的结构，凸起的密封面能让非金属垫片、缠绕式垫片的受压更均匀，相比全平面法兰能在同等螺栓预紧力下获得更可靠的密封比压，有效降低带压介质的渗漏风险，适配水、蒸汽、轻质油品、低腐蚀性化工介质等多种常见输送介质的使用要求。建模过程中首先锚定的是安装边界的尺寸精度，法兰的螺栓孔中心圆直径、螺栓孔数量与孔径、密封面凸台的高度与外径、法兰盘整体厚度、接管端的内径与坡口尺寸，都严格对应美标150磅级的参数要求，不会出现现场安装时螺栓孔对位偏差、密封面压合错位、接管与管线焊接错边这类工程现场的常见问题。不同通径规格的法兰在结构细节上做了对应调整，小通径规格的法兰盘厚度、螺栓孔尺寸适配小口径管线的承压要求，大通径规格则对应增加了螺栓数量、调整了盘体厚度来保证整体刚性，避免螺栓预紧时法兰盘出现翘曲变形影响密封性能。这类法兰在实际项目中，除了直管段之间的连接，也常被用在泵组进出口、换热器管程壳程接口、调节阀组两端的连接位置，可拆卸的结构特性方便后期运维时对管路内件、设备进行检修更换，不需要对整段管线进行切割作业。建模时对法兰的过渡圆角、焊接坡口位置都做了符合工程实际的细节处理，没有出现尖锐直角这类不符合加工工艺的结构，不管是用来做管路系统的整体装配干涉检查，还是做预制加工的尺寸参考，都能直接对接现场的施工要求，不需要额外做结构修正。
