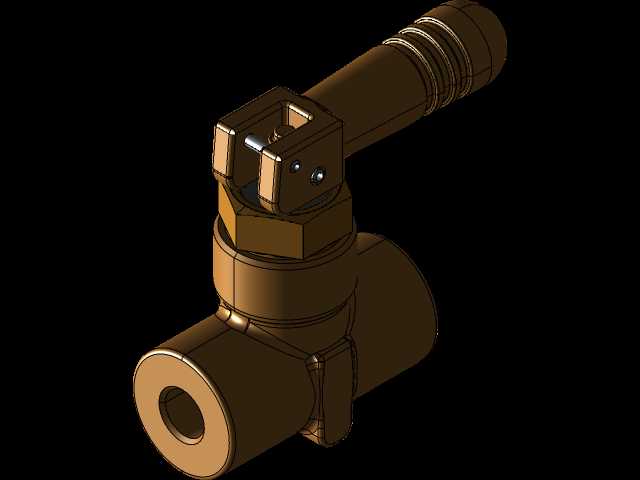

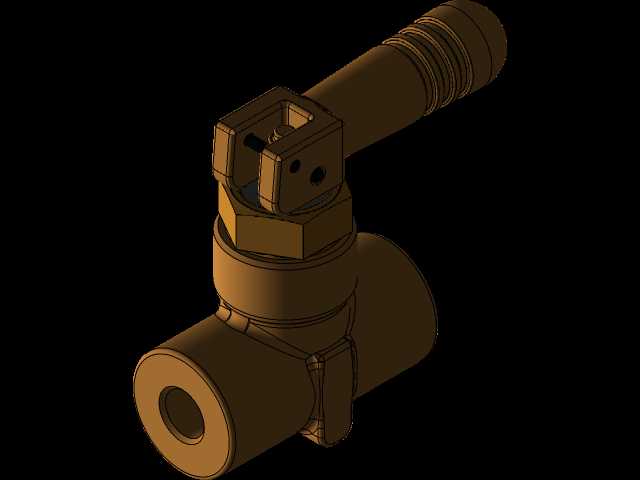

带操作手柄的直通式手动调节旋塞阀结构

这类手动调节旋塞阀多应用在中小通径的低压流体输送管路中，常见于小型工控流体回路、实验室气路、小型液压试验台、民用燃气管路支路等场景，核心作用是通过手柄旋转带动内部旋塞转动，改变流道通断面积，实现管路内流体的通断控制与小范围流量调节。从结构设计来看，整体采用直通式流道布局，两端为外圆光管结构，适配卡套式连接或者焊接安装场景，安装时需注意两端管路的同轴度偏差控制在0.1mm以内，避免安装应力导致阀体变形卡滞。阀体中部为旋塞容纳腔，采用锥面密封配合结构，上部设置六角压紧螺母，可通过调整螺母压紧量改变旋塞与阀体密封面的接触比压，兼顾密封性能与操作扭矩，避免过紧导致手柄操作费力、过松出现流体泄漏的问题。操作手柄采用加长杠杆式结构，手柄表面设置多道环形防滑槽，增大操作时的摩擦力，操作人员无需额外工具即可手动扳动，手柄与旋塞驱动端采用叉形嵌合结构，通过两个横向销钉传递扭矩，避免长期操作出现配合打滑的问题，手柄末端做圆弧过渡处理，避免操作时划伤操作人员。设计过程中优先考虑了操作便捷性与安装适配性，整体外形紧凑，阀体中部的侧方定位凸台可作为安装时的周向定位基准，方便安装时对齐手柄开关位的标识方向，整体安装边界无突出的冗余结构，可适配狭窄空间内的管路布置需求。流道部分采用等径通孔设计，流体通过时的压损较小，不会出现明显的截流紊流问题，适合对流体压力稳定性有一定要求的支路管路。密封面的配合角度经过匹配设计，旋塞旋转90度即可实现全开到全关的行程，调节时的流量线性度较好，可满足小流量工况下的精准调节需求，日常维护时只需拆下上部压紧螺母即可取出旋塞进行密封面清洁，无需整体拆卸阀体，降低了现场维护的工作量。
