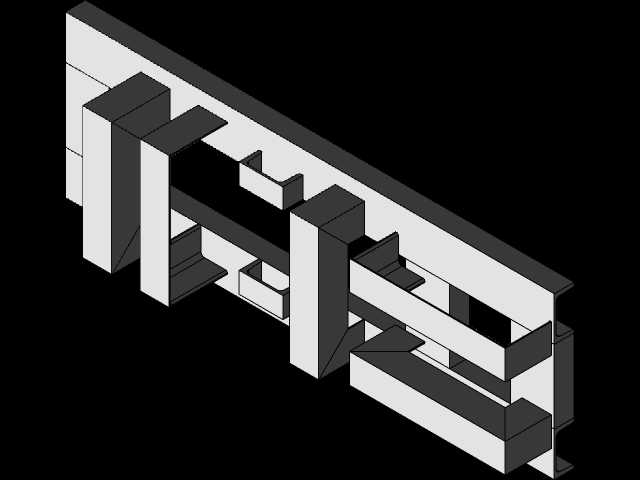

旋转设备承载支撑框架结构设计

这类支撑结构主要面向各类中大型旋转类工业设备的承载安装需求，常见应用场景包含工业生产线的回转工位、物料筛分旋转机构、中小型回转窑端部支撑、旋转工装台架等场景，核心作用是为旋转作业部件提供稳定的刚性安装基准，抵消设备运行过程中产生的径向、轴向交变载荷，避免旋转部件因支撑刚度不足出现偏心振动、运行轨迹偏移等问题。从结构设计逻辑来看，整体采用模块化型钢拼接思路，主承载立柱选用厚壁矩形型钢，垂直方向布置多道横向连接梁形成封闭受力框架，在立柱与横梁的连接节点处增设三角加强筋板，分散节点处的应力集中，避免长期受交变载荷作用出现焊缝开裂、结构形变的问题。框架的横向承载面预留了旋转设备的安装定位基准面，安装面的平面度公差控制在合理区间，保证旋转主轴安装后与基准面的垂直度符合装配要求，同时在框架对应旋转部件的维护位置预留了足够的操作空间，方便后期对旋转部件的轴承、传动组件进行检修更换。设计过程中充分考虑了安装边界的适配性，整体框架的底部安装孔位按照通用工业设备的地基安装尺寸规范排布，可直接适配常规的混凝土地基预埋螺栓安装，也可搭配减震垫脚放置在平整的工业车间地面使用，框架的整体宽度、高度尺寸可根据所承载旋转设备的实际载荷、外形尺寸做参数化调整，横梁的排布密度可根据设备的重量分布做对应优化，针对偏重的旋转载荷端可局部加密横梁布置、增加筋板厚度提升局部承载能力。结构受力层面，通过有限元受力校核验证，在额定承载工况下，框架的最大形变量控制在允许范围内，不会对上部旋转设备的运行精度造成影响，各连接节点的应力值均低于材料的许用应力，可满足长期连续运行的结构强度要求。框架的型钢拼接处均采用满焊工艺处理，焊接后做对应去应力处理，避免焊接残余应力导致后期结构变形，整体结构没有冗余的设计部件，在保证结构刚度、强度满足使用要求的前提下尽可能控制整体重量，降低材料成本与安装搬运的难度。
