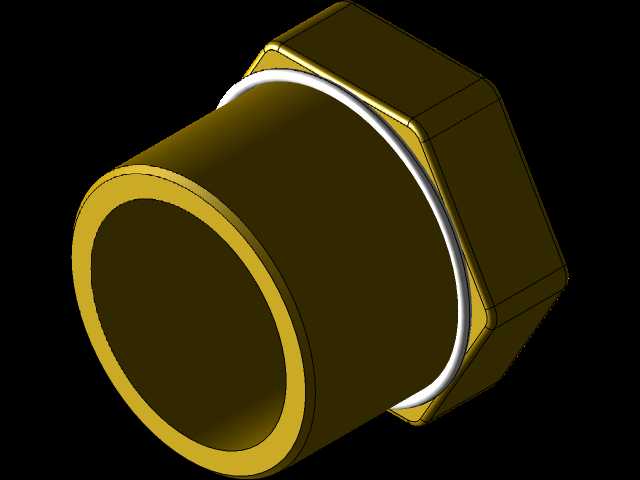

3/4BSP外六角连接式浮球油位接头结构

　　在液压站、润滑系统、中小型内燃机油箱以及工业减速机箱体内，油位监测部件是保障设备稳定运行的基础元件，这款3/4BSP规格的浮球油位接头，正是针对密闭箱体的油液位置反馈需求设计的外接式安装部件。不同于传统玻璃管式液位计需要在箱体上下开设两个安装孔的结构，该部件仅需在箱体侧壁对应液位警戒位置开设单个3/4BSP标准内螺纹孔即可完成安装，大幅降低了箱体加工的工序复杂度，也减少了多开孔带来的渗漏风险点。从结构设计来看，主体采用外六角加外伸圆柱段的构型，外六角部分的对边尺寸严格遵循BSP螺纹配套的扳手空间规范，安装时可使用标准开口扳手或套筒直接施加扭矩，无需定制专用工装；六角端面与圆柱段衔接处预留了密封垫圈的安装槽位，

　　装配时搭配丁腈橡胶或紫铜密封垫圈，即可实现螺纹连接处的静密封，适配矿物机油、液压油、低腐蚀性润滑介质的密封需求，可承受常规工业场景下0.6MPa以内的箱体内部静压。内部流道为等径直通孔径，可容纳浮球组件的升降运动，当箱体内油液高度到达安装位置时，浮球随油位上浮触发内部的磁控或机械触发结构，向外传递油位到位信号，也可根据选型配置常闭或常开触点，实现低油位报警、高油位溢油防护的功能。安装边界方面，外伸圆柱段的长度经过匹配计算，安装后不会与箱体内部的加强筋、回转部件发生干涉，六角部分的厚度控制在合理范围，不会因突出箱体过多造成外部磕碰损伤，整体采用铜质基材加工，具备良好的抗锈蚀性能与介质兼容性，

　　可长期在-20℃到120℃的工作环境下稳定使用，无需频繁维护更换。在实际选型应用中，这类单孔安装的油位接头尤其适配空间紧凑的小型液压动力单元、便携式发电机组以及闭式齿轮箱，这类设备往往箱体壁面空间有限，无法容纳长尺寸的玻璃管液位计，同时对渗漏风险的管控要求更高，该结构的密封面仅集中在螺纹连接位置，日常巡检仅需检查接头周边是否有渗油痕迹即可，维护成本远低于多安装点的液位监测装置。建模过程中需要重点关注螺纹的牙型精度、六角部分的对边公差以及密封槽的深度尺寸，这些参数直接影响安装后的密封性能与扳手适配性，若密封槽深度过深会导致垫圈压缩量不足引发渗漏，过浅则会导致垫圈过度压缩失去弹性，缩短密封寿命；外六角的倒角尺寸也需要符合标准规范，避免安装时扳手打滑损伤零件表面。
