灭火系统用一寸半内螺纹连接喷嘴结构

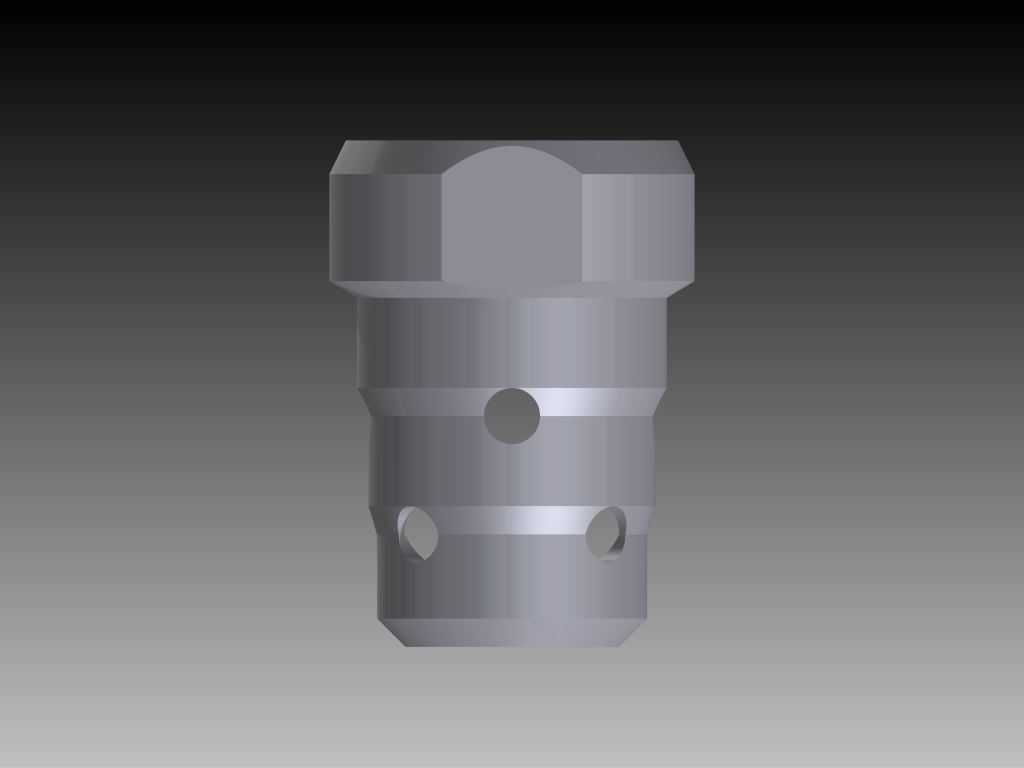

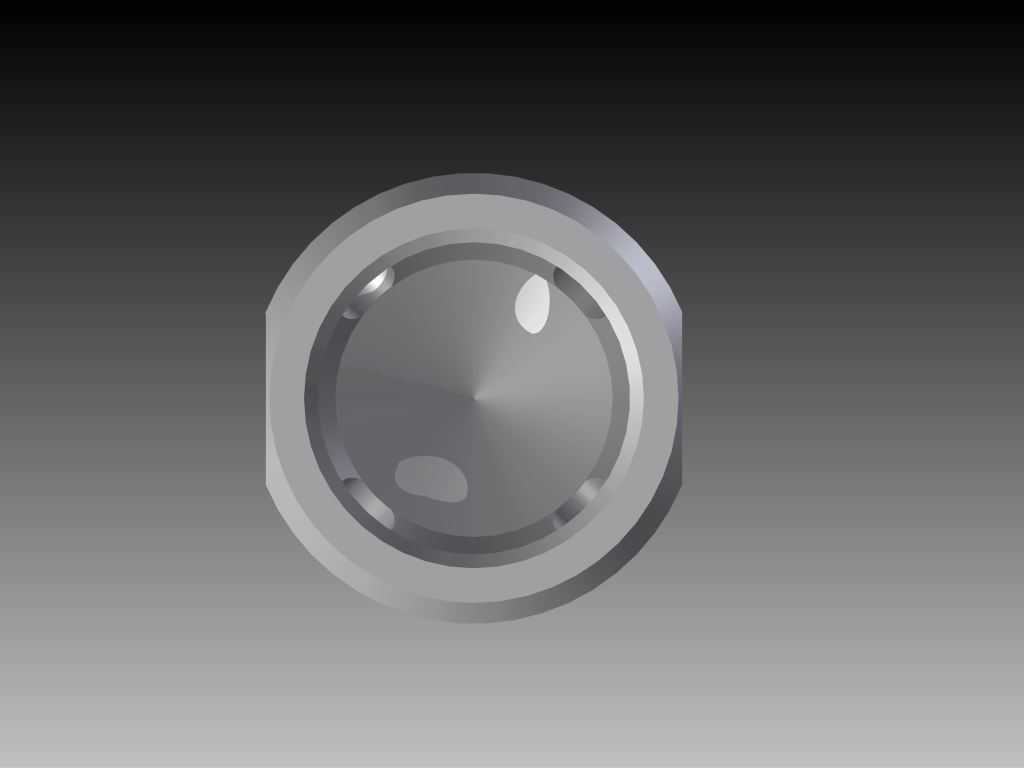

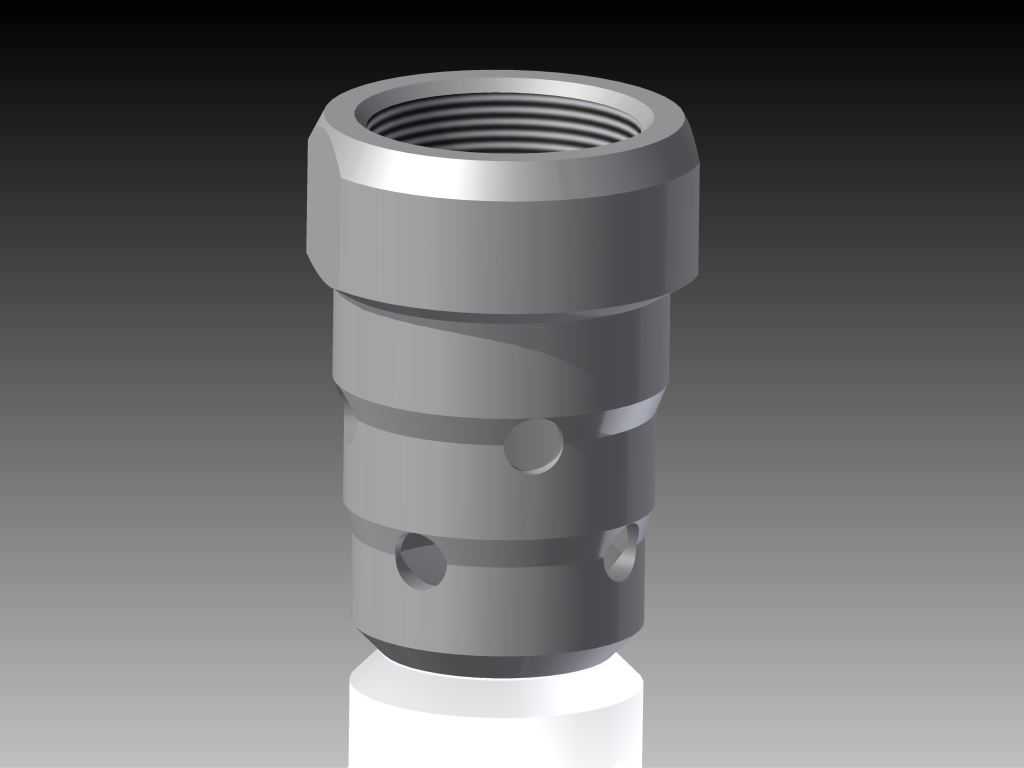

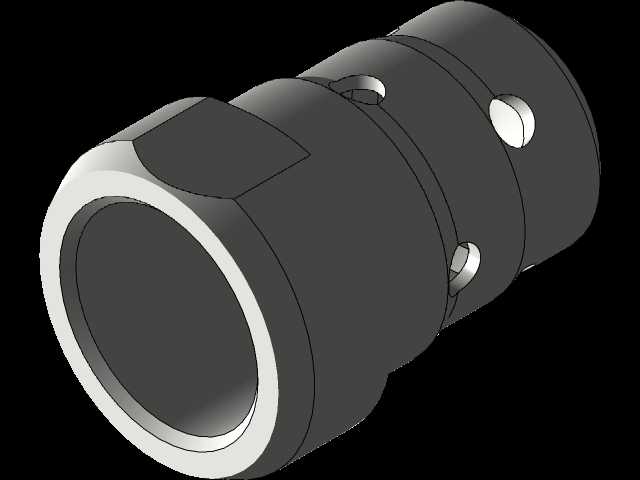

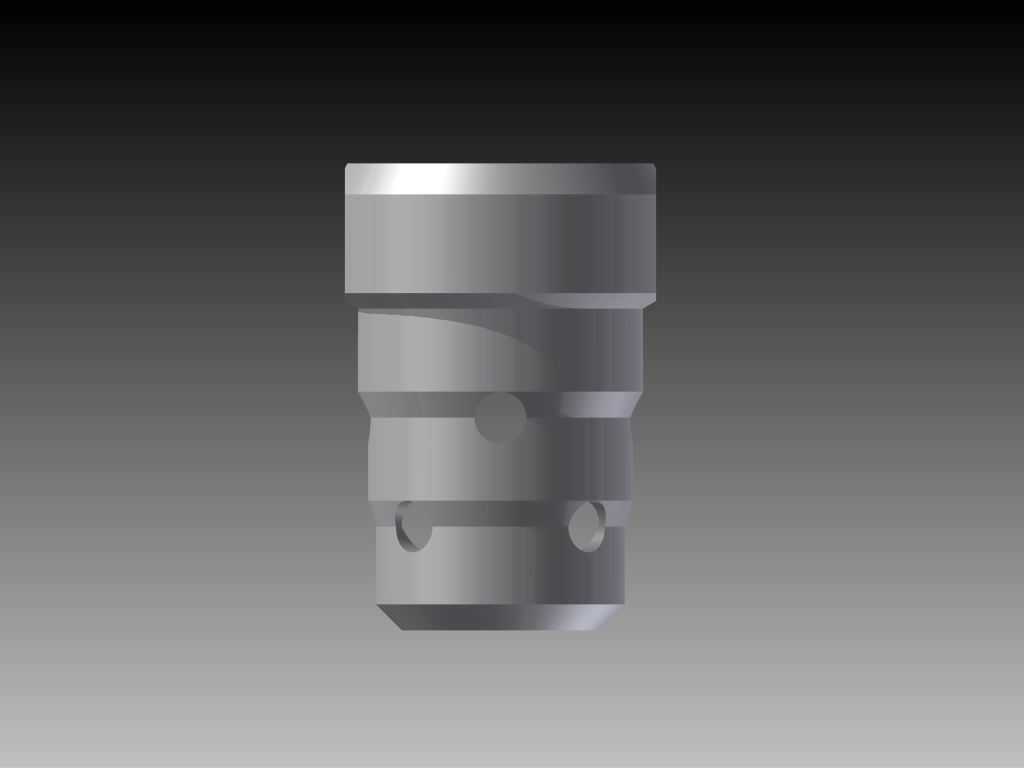

这款喷嘴主要应用在固定式气体灭火系统的管网末端，作为灭火剂喷射的终端执行部件，常配套Chemetron系列灭火气缸使用，在数据中心机房、配电房、精密仪器仓储这类不宜采用水基灭火的防护场景中，承担灭火剂均匀雾化喷射、快速覆盖防护区域的核心作用。从结构设计来看，上端采用1又1/2英寸标准内螺纹接口，匹配同规格的灭火系统输送管路，安装时无需额外转接接头，可直接旋合在管路末端，螺纹段的深度经过适配计算，旋合后能承受灭火系统启动时的瞬时压力冲击，不会出现接口渗漏或脱开的问题。喷嘴主体采用阶梯轴式的外形结构，不同直径的轴段分别承担密封定位、流道缓冲、喷孔布设的功能，侧壁分布的多组径向喷孔经过角度匹配，喷射时可形成360度全覆盖的雾化锥面，避免出现喷射盲区，保证防护区域内的灭火剂浓度在短时间内达到灭火阈值。设计过程中优先考虑了流道的顺滑过渡，从上端接口进入的内腔采用渐缩式结构，减少灭火剂流动过程中的阻力损失，让每个喷孔的出口压力保持均匀，避免出现局部喷量过大或过小的问题。主体外壁的环形凹槽并非装饰结构，一方面是用于安装时的扳手夹持定位，方便施工人员施加拧紧力矩，另一方面也可作为密封件的安装卡槽，在有特殊密封要求的管路场景中加装O型密封圈，提升接口处的密封可靠性。侧壁的小圆孔为工艺定位孔，在机加工过程中用于工件的装夹定位，保证各段同轴度以及喷孔的位置度公差符合设计要求，避免因加工偏差导致喷射角度偏移。从安装边界来看，喷嘴整体轴向长度适配常规灭火系统的末端安装空间，最大外径处不会与周边的管线、桥架产生干涉，安装完成后下端的喷口段与防护区顶面保持合理距离，不会影响灭火剂的扩散范围。这类喷嘴的结构设计没有冗余的活动部件，依靠自身的流道结构实现灭火剂的雾化分配，长期静置状态下也不会出现卡滞、失效的问题，完全匹配消防系统长期待命、瞬时启动的工作特性，建模过程中对螺纹牙型、喷孔角度、各段过渡圆角的还原，都能直接用于后续的结构校核、安装模拟以及施工排布参考。
