90度弯折空心弯管结构设计

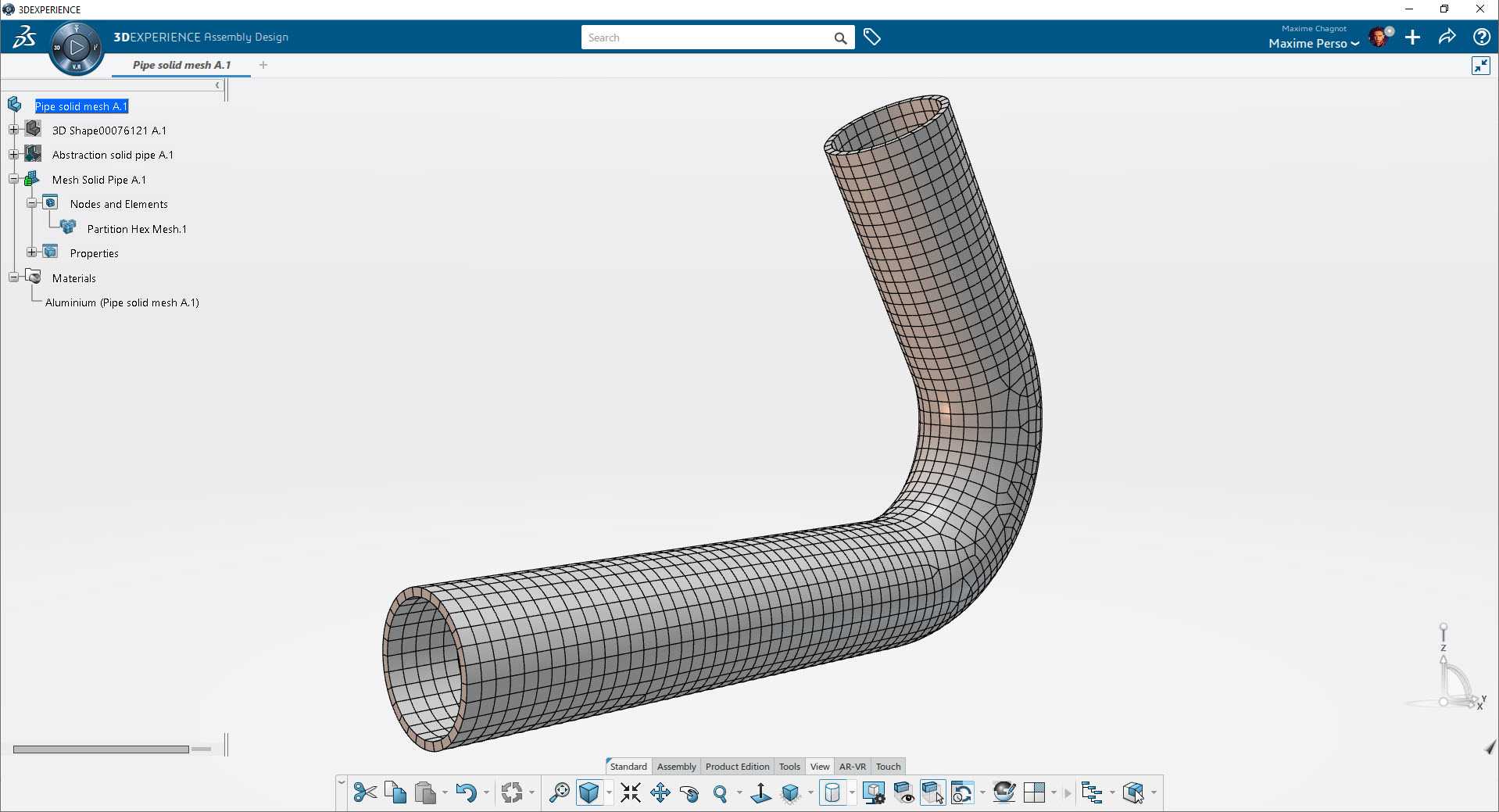

这类弯管构件常见于流体输送系统的管路转向节点，在液压泵站管路排布、化工介质输送管线、暖通空调水循环系统、车用进气排气通路中都有大量应用，核心作用是在有限安装空间内完成管路走向的90度转向，同时保证介质流通路径平滑，减少转向位置的流阻损失与局部紊流。从结构特性来看，该构件为等径空心弯管，弯折段采用圆弧过渡而非直角折角，这种设计一方面能避免直角位置的应力集中，提升管路承压时的结构强度，降低长期受内压作用下弯折处开裂的风险，另一方面圆弧内壁能让流体转向时的流速变化更平缓，减少介质对管壁的冲刷磨损，延长管路整体使用寿命。设计过程中首先确定管路的通径参数，匹配对应系统的流量需求，再根据安装空间的边界限制确定弯折半径，弯折半径过小会导致流阻陡增，同时提升弯制加工的难度，弯折半径过大则会占用更多安装空间，不利于紧凑布局。完成基础外形建模后，针对后续有限元仿真需求进行网格划分，网格完全贴合管件的原始几何外形，覆盖管壁实体与内外壁曲面，网格单元尺寸均匀过渡，在弯折段位置做适当的网格加密，保证后续做内压载荷分析、流固耦合仿真时的计算精度，避免因网格质量问题导致仿真结果出现偏差。从安装适配性来看，该弯管两端为等径直段，可直接对接同规格的直管路，通过焊接、卡套连接或者法兰连接都能实现可靠密封，直段的预留长度满足常规管路连接的操作空间需求，不需要额外做裁切调整就能适配多数标准管路的安装工况。在实际选型应用中，这类弯管的壁厚参数需要匹配系统的工作压力，高压工况下需要适当增加管壁厚度，同时校核弯折位置的承压能力，避免工作过程中出现鼓胀或者泄漏问题，针对有腐蚀介质的输送场景，还可以在建模阶段调整管壁材质参数，配合仿真验证不同材质下的结构耐久表现。
