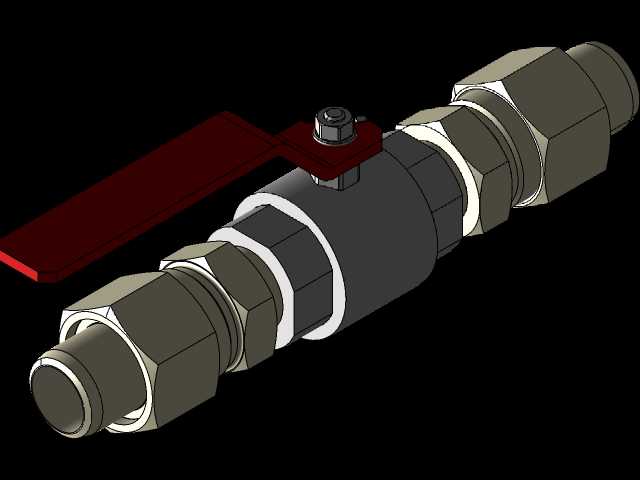

DN25规格手动卡套式三通球阀结构

在中小口径流体管路的布设场景里，这类DN25规格的三通球阀常被用在气动控制回路、低压液压支路、小型化工流体输送线的节点位置，核心作用是实现介质流向的切换，或是完成两路介质的合流、单路介质的分流作业，相比两通阀能减少管路节点数量，降低泄漏风险。从结构设计来看，这款阀采用卡套式连接端，不需要额外加工焊接坡口或是套丝，安装时仅需将对应外径的管路插入接头端部，拧紧锁紧螺母即可挤压卡套刃口抱紧管壁完成密封，对现场安装的工装要求低，特别适合设备内部紧凑空间的管路装配，后期维护拆卸也更便捷。阀体的流道采用等径通孔设计，介质流经时的压力损失小，不会出现缩径带来的流阻陡增问题，适配洁净度要求较高、不允许介质残留的工况。手动操作的手柄采用扁平式加长结构，扳动时的力臂更长，操作人员不需要借助额外工具就能完成启闭或是流向切换，手柄表面做了防滑处理，带油污的手套操作也不会打滑。设计阶段需要重点把控的尺寸边界包括两端卡套接头的同轴度，若同轴度偏差超过0.1mm，安装后管路会产生额外装配应力，长期运行容易出现接头渗漏；球体与密封座的配合间隙控制在0.02-0.04mm区间，既保证转动时的顺畅度，又能在1.6MPa额定工作压力下实现可靠密封。安装时需要预留足够的手柄操作空间，手柄扳动的90度行程范围内不能有其他管路或是结构件干涉，否则会出现阀位无法到位、内漏的问题。这类阀的密封件通常采用改性聚四氟乙烯材质，适配水、气动压缩空气、矿物液压油、多数弱腐蚀性化工介质，工作温度覆盖-20℃到120℃区间，能满足多数通用工业场景的使用需求。建模过程中需要还原卡套接头的细节结构，包括锁紧螺母的六方尺寸、卡套的刃口角度、阀体与接头的连接螺纹参数，这些细节直接影响后续装配干涉检查的准确性，也能为管路布设时的空间校核提供精准的参考依据。
