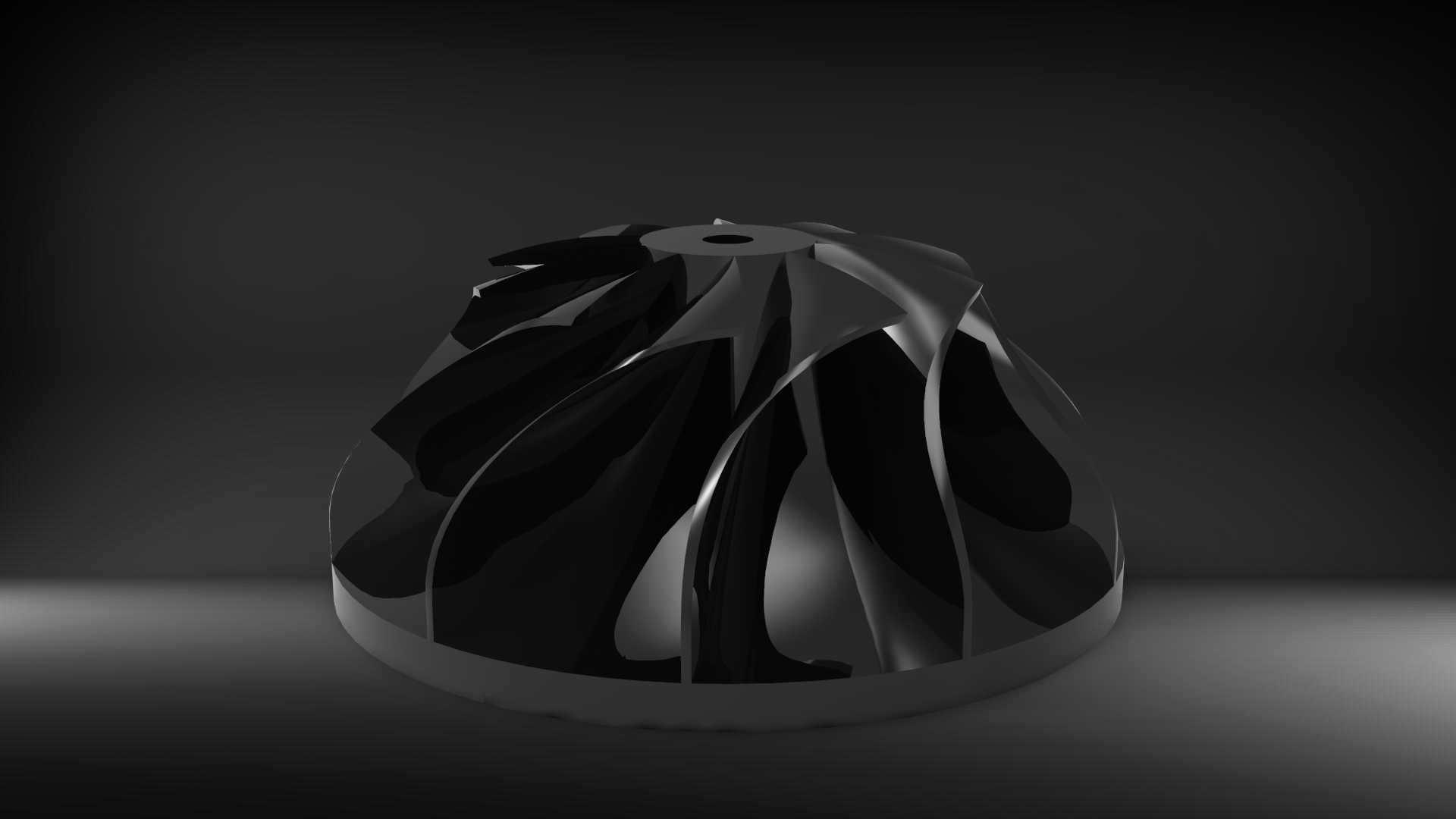

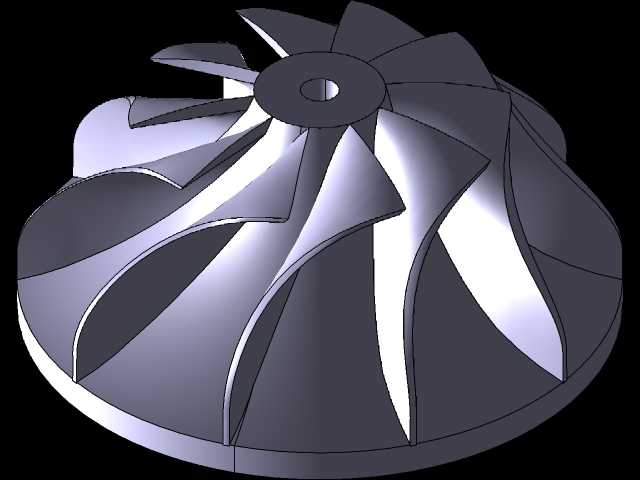

涡轮机叶轮逆向结构设计练习作品

这款叶轮结构主要适配中小型涡轮机的动力转换单元，在工业增压、废气能量回收、小型流体驱动设备中都有对应的应用场景，作为涡轮设备的核心做功部件，其曲面精度直接决定整机的能量转换效率与运行稳定性。从实际工况适配角度看，这类叶轮需要在高转速工况下长期运行，叶片的曲面弧度、相邻叶片的流道宽度、轮盘的厚度分布都经过反复校核，既要保证流体经过流道时的动能转换效率，也要兼顾高速旋转下的结构强度，避免长期运行出现叶片形变、共振开裂等问题。设计过程中采用逆向工程思路，先通过实物扫描获取基础点云数据，再对每一片叶片的进出气角度做参数化修正，匹配对应工况下的流体入射角，减少流体在叶片表面的紊流损失，同时对轮盘中心的安装定位孔做同轴度约束，保证装配后整体的动平衡精度达标。从安装边界来看，轮盘底部的定位止口尺寸需要匹配涡轮机的主轴安装位，中心孔的公差带按照过渡配合设计，既保证装配时的定位精度，也方便后期维护拆卸，叶轮整体的外径尺寸适配对应涡轮壳体的内腔流道，叶片顶端与壳体内壁的间隙控制在合理范围，间隙过大会造成流体泄漏降低效率，间隙过小则容易在高速运转时出现刮蹭故障。叶片的曲面过渡采用连续曲率设计，从进气端到出气端的厚度渐变处理，靠近轮盘的根部做圆角加厚，抵消高速旋转时的离心力应力集中，每一片叶片的扭曲角度都经过流体仿真验证，保证流体在流道内的流速均匀，不会出现局部涡流造成的能量损耗。这类结构的逆向练习，核心是掌握复杂曲面的参数化重构方法，理解动力部件在实际工况下的设计约束，而非单纯复刻外形，建模过程中需要反复比对点云数据与重构曲面的偏差，把偏差控制在工业生产允许的公差范围内，同时要考虑后续加工的工艺可行性，比如叶片曲面的曲率变化要适配五轴加工的刀具路径，避免出现加工死角，轮盘的基准面要满足装夹定位的平面度要求，保证后续动平衡工序的校准精度。
