恒力输出式弹簧加载支撑调节机构

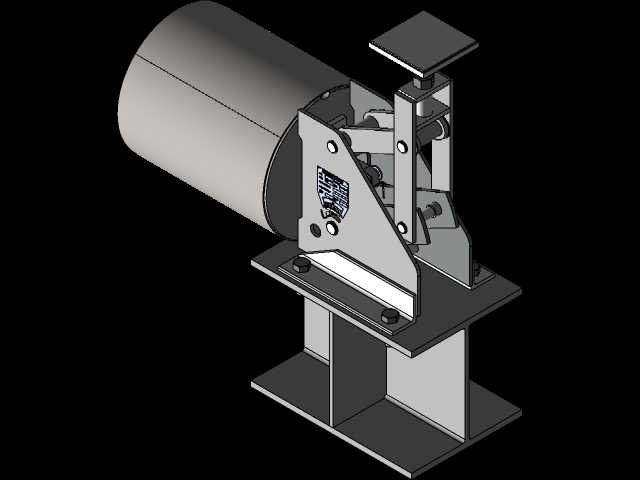

这套恒力弹簧支撑调节机构，核心解决的是常规弹性元件在工作行程内弹力随形变量线性变化、无法提供稳定输出力的工程痛点，在需要恒定压紧力、恒定支撑力的工位上应用十分广泛。从结构布局来看，整套机构采用卧式筒体作为弹簧的容纳腔体，筒体内置的恒力弹簧组件通过连杆机构与端部的压合平台连接，区别于普通圆柱螺旋压缩弹簧的力值特性，该结构通过连杆的力臂补偿设计，让弹簧在整个有效工作行程内，输出到端部压台的作用力始终保持在稳定区间，不会因为压台的下压位移变化出现力值陡增或衰减。安装基座采用双立板加底部安装板的焊接式结构，底部安装板预留了四个螺栓固定孔，可直接通过T型螺栓固定在型材工作台或者设备安装基面之上，安装边界的孔位间距按照通用工业安装标准设计，不需要额外加工过渡连接板即可完成装配。端部的压合平台采用方形平板结构，接触面做了平面度处理，避免压合过程中出现偏载导致力值偏移，压台与升降导向柱之间采用铰接连接，可自适应被压工件表面的微小角度偏差，保证受力面完全贴合。设计过程中，连杆铰接点的位置经过反复力学校核，每个铰接点都配置了耐磨衬套，减少长期往复动作带来的铰接间隙，保证力值输出的长期稳定性；导向柱与安装立板之间采用滑动配合，配合面预留了润滑脂注油通道，日常维护时可直接加注润滑脂降低摩擦阻力，避免卡滞。在实际生产场景中，这类机构常被用在卷材收放卷的张力控制工位，替代传统的磁粉张力器实现低成本的恒定张力输出，也可集成在小型压装设备上作为恒力压头，用于对压力敏感的电子元器件压装工序，还可以作为缓冲支撑部件安装在输送线的工件定位工位，提供稳定的侧向顶紧力，避免工件输送过程中出现窜动。整套机构的运动行程控制在合理区间，筒体的直径尺寸根据内置弹簧的规格匹配，既保证弹簧有足够的变形空间，又不会让整体结构过于臃肿，侧向突出的安装支架用于固定行程检测开关，可实时反馈压台的位置状态，方便接入设备的控制系统实现动作联锁。所有外露的金属结构件都做了氧化防锈处理，铰接部位的紧固件都采用防松设计，避免长期往复振动出现紧固件松动的问题，整体结构没有复杂的电控元件，纯机械结构即可实现恒力输出，可靠性远高于需要电控反馈调节的力值控制方案，在对成本敏感、可靠性要求高的工业场景中适配性极强。
