10英寸法兰式管道膨胀节结构设计

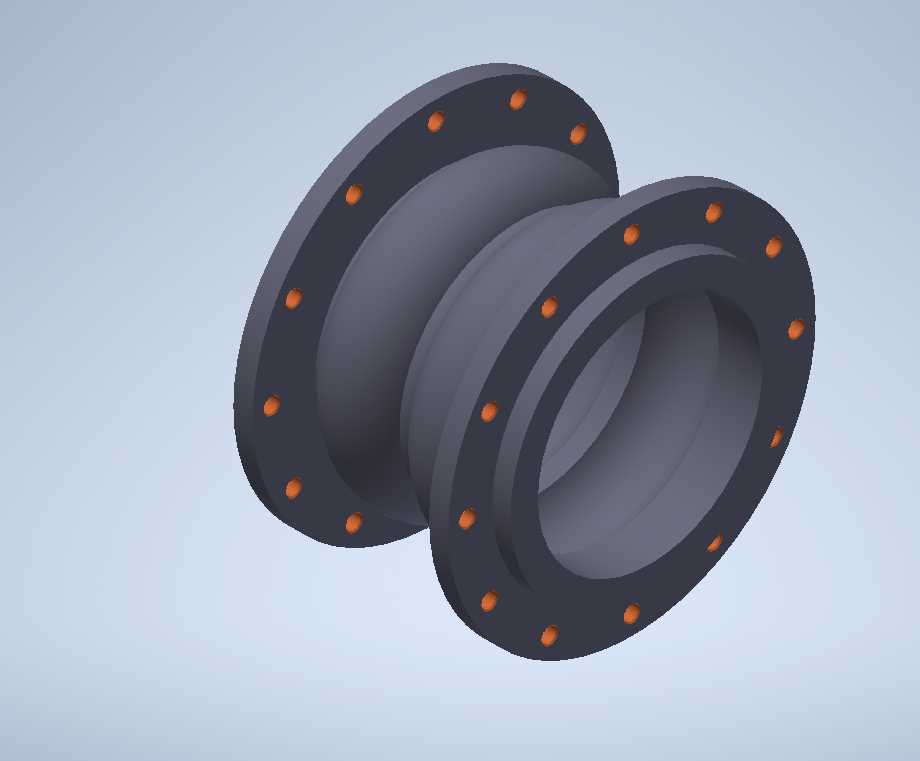

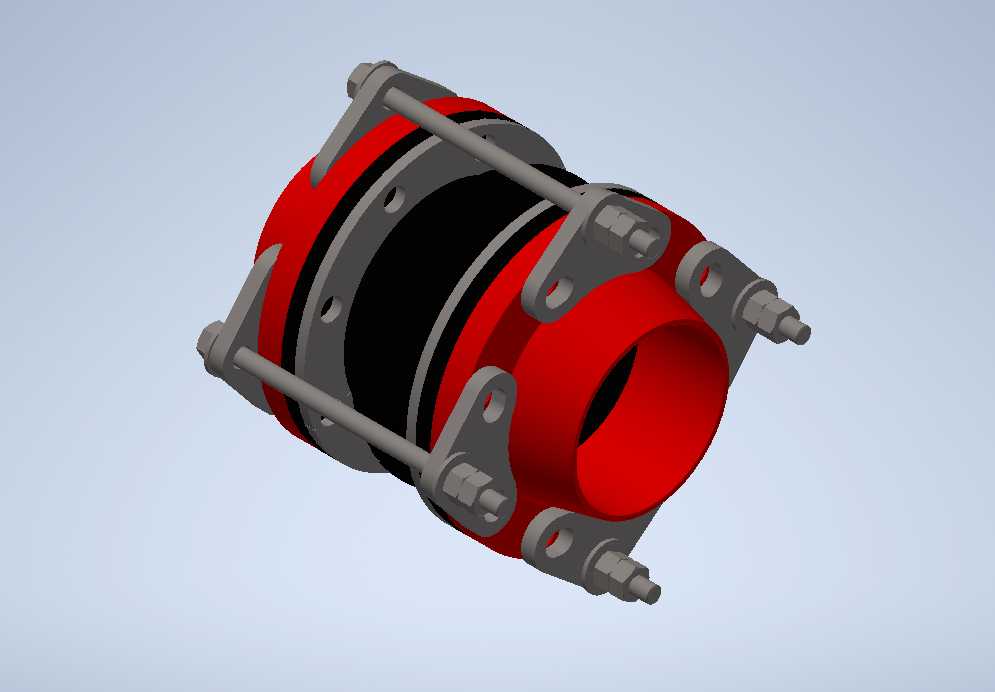

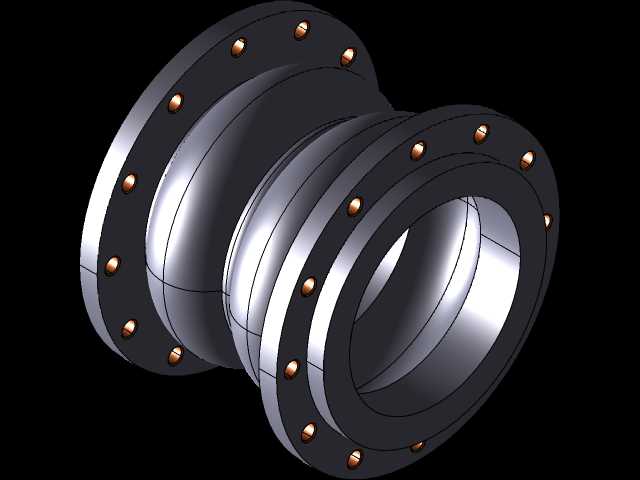

在石化、市政给排水、暖通空调、长距离输运管线等涉及流体输送的工程场景中，管线受输送介质温度变化、设备运行振动、地基不均匀沉降等因素影响，极易产生轴向位移、横向偏移甚至角向偏转，若不对这类位移做补偿，管线焊缝、法兰连接位置会持续承受附加应力，长期运行下会出现疲劳开裂、密封失效泄漏等问题，10英寸规格的法兰式膨胀节就是针对这类工况设计的管路补偿元件。该膨胀节采用两端法兰对接的安装形式，适配公称通径10英寸的工业管线，安装时可直接与同规格管线法兰通过螺栓紧固，无需额外焊接转接件，能有效降低现场安装的对位难度，缩短施工周期。从结构设计来看，该元件主体采用多层波纹挠性段作为核心补偿结构，波纹段的型线经过曲率优化，在保证补偿量的前提下避免应力集中，可同时吸收管线的轴向伸缩、一定范围内的横向错位与小角度角向偏转，同时能阻隔动力设备运行传递到管线上的振动，降低管线共振引发的紧固件松动、管壁疲劳损伤风险。两端的连接法兰采用带均布螺栓孔的凸缘结构，螺栓孔沿法兰圆周均匀排布，安装时可根据现场管线走向调整周向安装角度，适配不同的管线排布空间；法兰密封面采用平面密封结构，配合对应压力等级的密封垫片即可实现可靠密封，防止输送介质泄漏。设计过程中充分考虑了安装边界的约束条件，膨胀节的整体轴向长度预留了足够的压缩与拉伸余量，安装时无需额外预拉伸或预压缩即可适配常规工况的位移需求，同时波纹段外部设置了限位结构，可避免管线位移超出补偿量程时对挠性段造成过度拉伸或压缩，延长元件的使用寿命。在实际选型应用中，该规格膨胀节可适配中低压工况下的水、蒸汽、弱腐蚀性流体等介质输送管线，在泵组出口、换热设备进出口、长距离直管段间隔位置安装，可有效释放管线应力，提升整个管路系统的运行稳定性，减少后期运维的检修频次。建模过程中对法兰螺栓孔的位置度、波纹段的壁厚均匀性、两端法兰的同轴度都做了参数化约束，可直接用于工程选型参考、管线装配干涉检查，也可作为同类型膨胀节改型设计的基础模型，调整通径、补偿量、法兰压力等级等参数即可快速衍生出适配不同工况的同系列产品模型。
