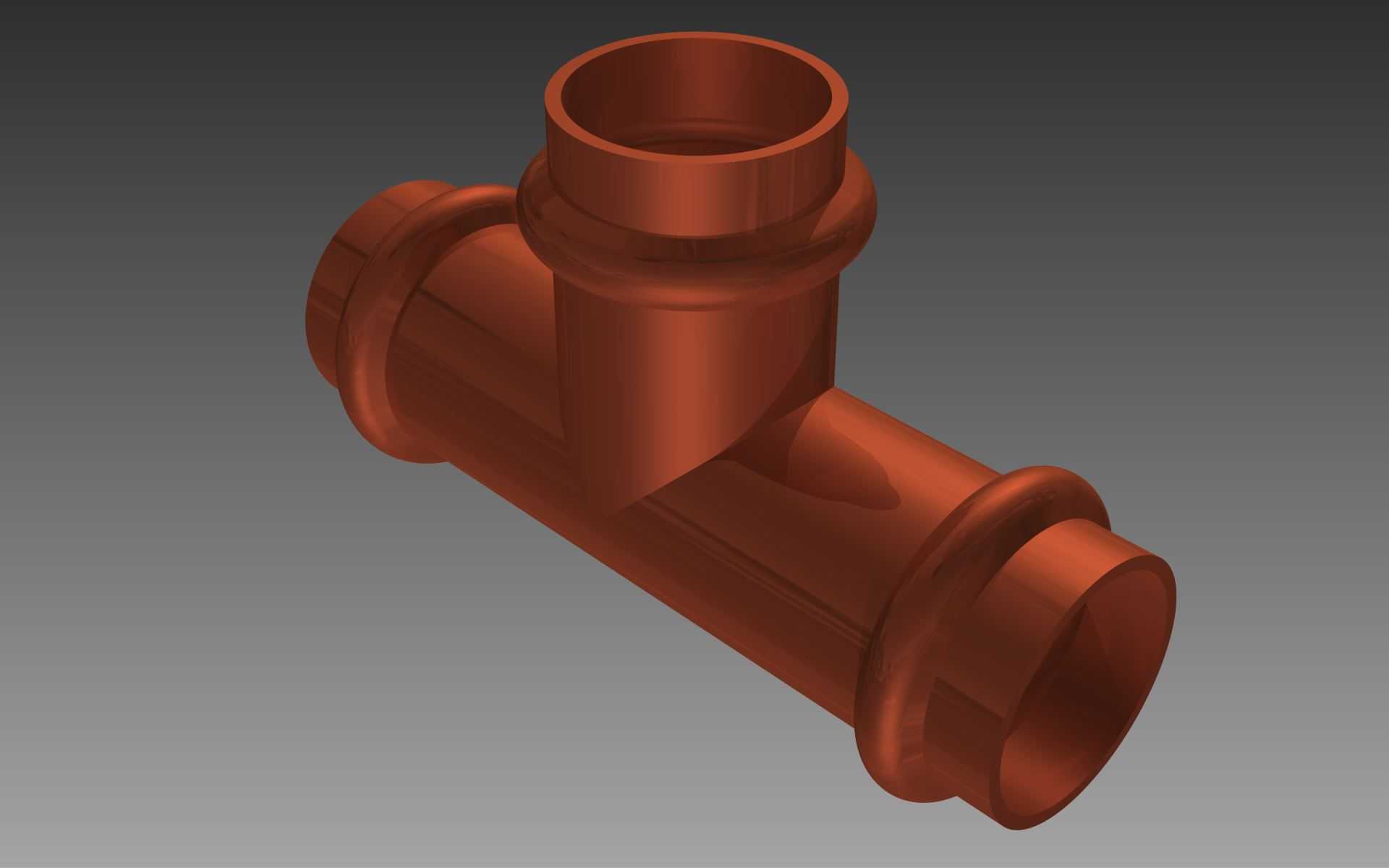

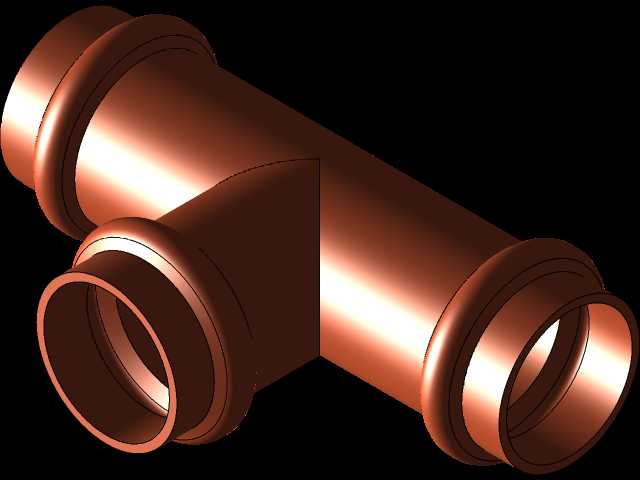

22mm规格铜质三通压接管道配件

这款22mm规格的三通压接配件，主要应用在民用家装供水、小型商用冷热水管路系统、分户采暖支路管线的布设场景中，作为管路分流、合流的核心连接部件使用，适配同外径的紫铜管路系统，是卡压式铜管路连接体系里的常用规格件。从结构设计来看，三个接口均采用统一的卡压式密封结构，接口端部做了扩口导向处理，安装时无需在管材端部套丝，也不需要额外缠绕密封填料，只需将处理好的管材插入接口至预设定位台阶，使用配套的压接工具在接口的环形压接位施加额定压力，让接口外壁的环形凸筋结构与管材产生塑性变形咬合，同时挤压接口内置的密封胶圈形成径向密封，相比传统丝接、焊接的连接方式，安装效率提升明显，且对安装人员的操作技能要求更低，连接完成后的密封可靠性更稳定，不会出现丝接常见的填料老化渗漏、焊接虚焊漏点等问题。产品整体采用铜质基材一体成型，三个通路的内径保持一致，没有做缩径处理，管路内部流道平滑过渡，三通交汇处做了圆弧导流处理，能够最大程度降低流体经过时的局部阻力，减少管路系统的压损，避免水流在交汇处形成紊流产生噪音，同时也不容易在管路内部滞留杂质造成堵塞。从安装边界来看，三个接口的轴线处于同一平面，横向贯通的两个接口轴线共线，中部侧向接口与横向轴线垂直，安装时需要预留的操作空间仅需覆盖压接工具的作业半径，在狭小的管井、吊顶内的管路布设场景中适配性更强，接口压接完成后整体外径比管材外径大出的压接凸缘尺寸统一，后续做管路保温层包覆时不需要额外做特殊裁切处理，保温层能够贴合管路外壁包覆，减少冷桥、结露的概率。产品的壁厚设计兼顾了承压能力与材料成本，能够满足常规民用供水系统1.6MPa的工作压力要求，长期工作在95摄氏度以下的热水环境中也不会出现材质强度下降、密封失效的问题，铜质基材本身的抗腐蚀性能也适配普通市政供水的水质环境，不需要额外做防腐处理，管路系统的整体使用寿命能够达到与建筑同周期的水平。在实际选型过程中，需要注意该配件仅适配外径22mm的同系列卡压管材，不能与其他连接形式、其他外径规格的管材混用，压接作业时必须使用对应规格的压接模具，避免出现压接不到位或者过压压裂配件的问题，安装完成后需要按照管路施工规范做打压测试，确认所有连接点无渗漏后再进行后续的隐蔽工序施工。
