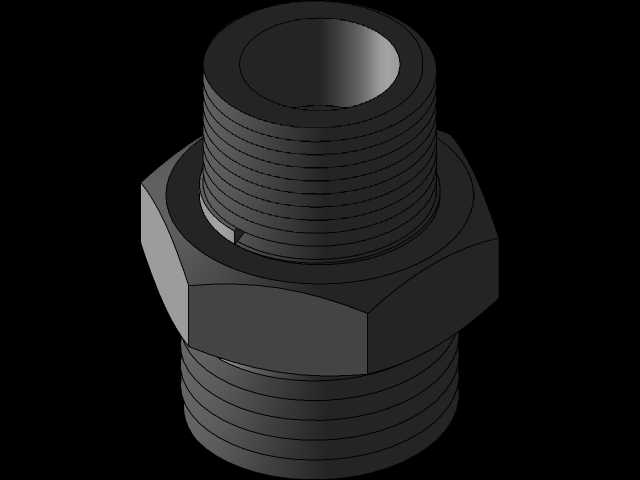

液压系统用外六角双外丝小型管接头

这类小型外六角双外丝管接头，主要应用在中小通径的液压管路回路中，常见于小型液压站、机床液压夹紧回路、工装夹具液压供油线路、小型工程机械的辅助液压支路里，承担两段同规格外螺纹管路的对接连通作用，也可用于液压阀块的端口引出转接，把阀块内的油道通过接头外接至液压油管，实现压力油的稳定输送。从结构设计来看，接头中部采用标准对边宽度的外六角结构，这个设计完全是为了安装工况考虑，现场装配时可以用普通开口扳手、活动扳手直接卡持六角施力，不需要定制专用工装，拧紧过程中受力均匀，不会出现管体打滑、拧伤螺纹的问题，六角的厚度经过校核，既保证拧紧时能承受足够的扭矩不发生六角变形，又不会过度占用安装空间，适合在布局紧凑的阀组、集成块周边使用。接头两端的外螺纹采用液压管路常用的密封螺纹设计，螺纹牙型精度控制在合理公差范围内，装配时配合生料带或者组合密封垫圈，就能实现16MPa以下工作压力的静密封，不会出现渗漏油的问题，螺纹的收尾段做了退刀槽处理，避免螺纹拧到底时出现牙型干涉，保证接头端面能和对接件的密封面完全贴合。接头的内孔通径经过流量校核，和两端公称通径完全匹配，不会出现通径缩口导致的局部节流损失，避免油液在接头位置产生不必要的压降和温升，长时间通油时也不会因为通径突变产生涡流噪音。安装边界上，这类接头的六角对边尺寸、两端螺纹的有效旋合长度都符合通用液压管路的安装规范，在管路排布时，只要预留出扳手操作的空间余量，就能顺利完成装配，不需要额外调整周边管路的位置，不管是新设备的液压管路组装，还是旧设备的管路维修替换，都能直接适配对应规格的管路接口，不需要二次加工。接头整体采用等强度设计，六角段和两端螺纹段的过渡位置做了小圆角处理，避免应力集中，在液压系统出现瞬时压力冲击的时候，不会在过渡位置发生断裂失效，能长期稳定承受回路的压力波动。
