不锈钢六角头减速衬套结构设计

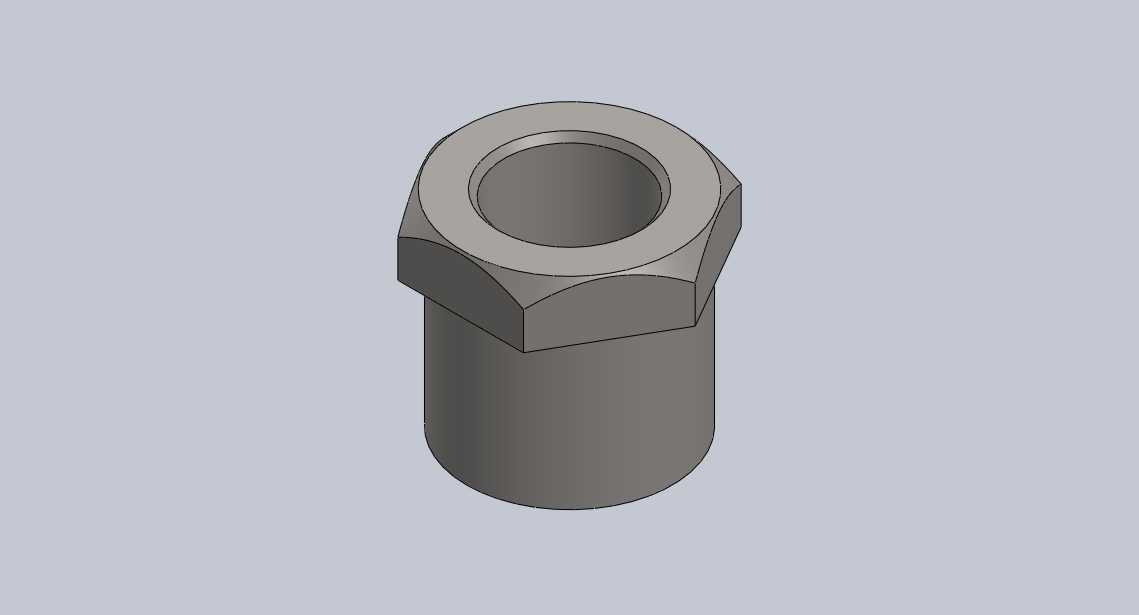

这类带六角头部的减速衬套，常应用在小型传动机构的轴系衔接位置，常见于轻工输送线、小型自动化设备的动力传递环节，主要作用是填补不同轴径部件之间的安装间隙，同时在减速传动副中承担扭矩传递、轴系定位的功能，避免轴与安装孔直接接触造成的磨损，也能降低传动过程中的同轴度误差带来的附加载荷。从结构设计来看，上部的六角头部是为了适配标准扳手的夹持需求，安装时可以通过普通开口扳手或者套筒施加拧紧力矩，不需要额外设计专用工装，现场装配的便利性很高，六角的对边尺寸参照常规紧固件的标准系列做了适配，能和现有常用工具规格匹配，不需要定制特殊夹持工具。下部的圆柱段是主要的配合段，外圆面和安装基座的孔位采用间隙配合或者过渡配合，根据实际使用场景的载荷大小调整配合公差，内孔则和待连接的轴类零件配合，内孔的粗糙度要求控制在合理范围，既保证装配时的顺畅度，也能减少长期运转后的磨损量。设计时需要重点考虑安装边界的限制，六角头部的厚度要满足扳手夹持时的受力要求，不能因为壁厚过薄导致拧紧时出现六角棱边变形的问题，同时头部的外径不能超出周边部件的安装空间，避免和相邻的传动零件产生运动干涉。圆柱段的长度要根据安装基座的壁厚来确定，保证衬套装入后，端面和安装面齐平或者略低于安装面，不会突出基座表面影响其他部件的装配。内孔和外圆的同轴度是这类衬套的核心形位公差要求，如果同轴度偏差过大，会导致轴系运转时出现偏心，带来额外的振动和噪音，严重时还会加剧轴承等配套部件的磨损，所以建模时需要严格保证内外圆柱面的同轴度基准，六角头部和圆柱段的衔接位置做了小的倒角过渡，既可以去除加工时的锐边毛刺，也能在装配时起到导向作用，方便衬套顺利压入安装孔。这类衬套采用不锈钢材质，主要是为了适应有一定防腐要求的使用场景，比如食品加工设备、户外小型传动装置，不需要额外做表面防腐处理就能满足使用需求，材质的强度也能满足小型减速机构的扭矩传递要求，不会在正常载荷下出现变形或者断裂的情况。在实际选型应用时，需要根据传递的扭矩大小核算衬套的壁厚，确认六角头部的受力强度是否满足拧紧力矩的要求，同时核对安装位置的空间尺寸，保证衬套装入后不会和周边的管线、其他运动部件产生干涉，内孔的尺寸要和匹配的轴径做公差适配，避免出现配合过松导致的传动空程，或者配合过紧导致的装配困难。
