多规格U型螺栓紧固连接件结构设计

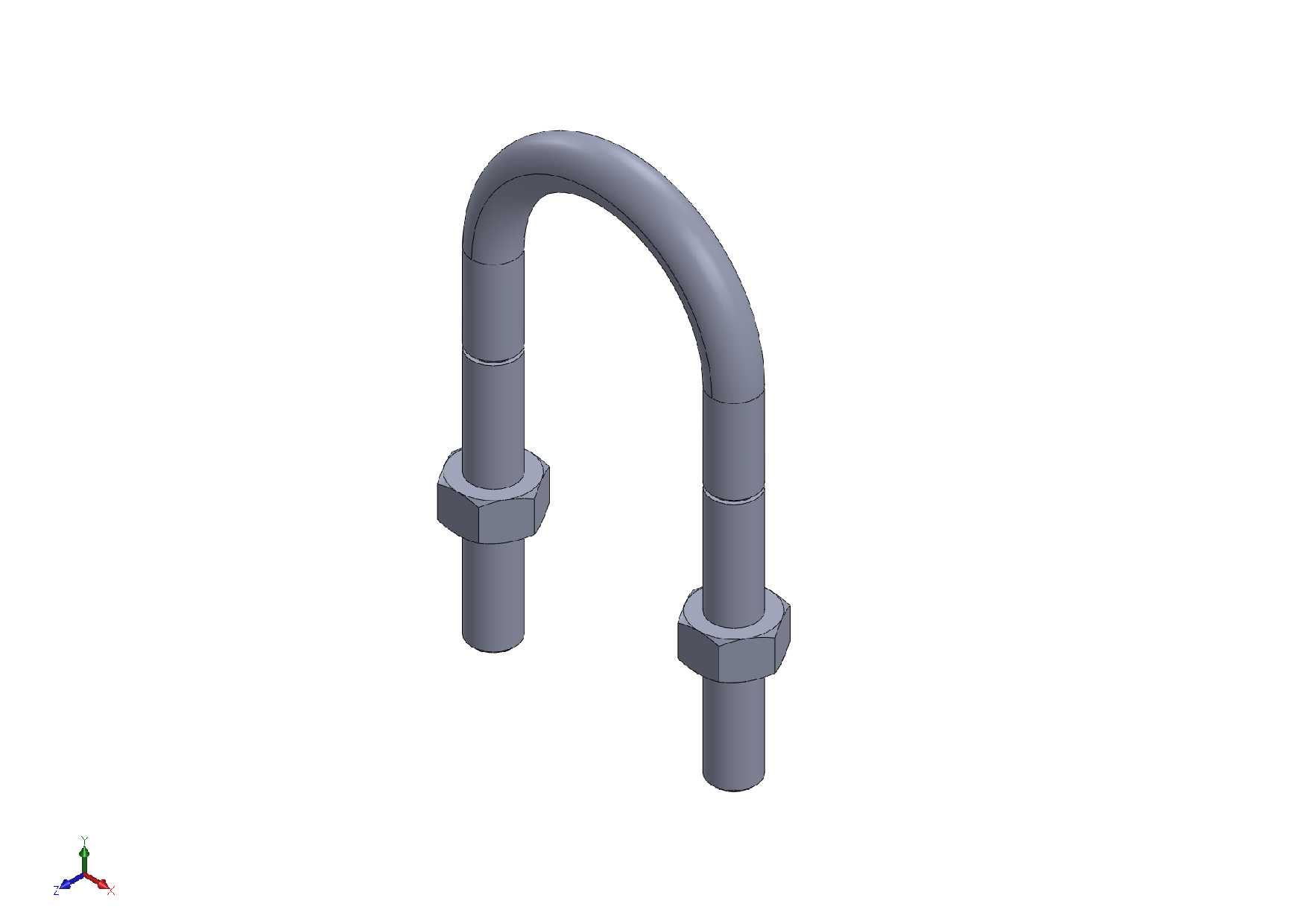

在管路铺设、轻型设备机架装配、车辆底盘附属件固定这类场景里，U型螺栓是出镜率极高的紧固零件，和常规六角螺栓的单侧压紧逻辑不同，它依靠U型弯的环抱结构实现对圆柱类构件的全周限位，不需要在被固定件上加工安装孔，就能完成管类、杆类零件与安装基座的稳固连接，尤其适合现场改造、后期加装的施工场景，能大幅降低现场加工的工作量。这次设计的多规格U型螺栓，覆盖了1/2、3/8、1英寸三个常用的公称尺寸，分别对应不同外径的管路、圆杆固定需求，设计阶段首先考虑的是安装边界的适配性：每个规格的U型弯内圆弧半径都严格匹配对应被固定件的外径公差，既不会因为圆弧过小导致安装时卡滞、划伤被固定件表面，也不会因为圆弧过大造成紧固后出现径向窜动，保证抱紧力均匀分布在被固定件的半周接触面上，避免局部应力集中压损薄壁管路。螺纹段的长度设计也做了针对性优化，预留了足够的调节余量，适配不同厚度的安装压板、基座板材，不需要现场裁切螺纹就能完成锁紧，两个直杆段的平行度公差控制在合理范围内，安装时可以顺利穿过基座上的预制安装孔，不会出现别劲、卡孔的问题。从实际使用场景来看，这类U型螺栓常被用在压缩空气管路固定、液压管线排布、小型设备的护栏安装、农用机械的附属杆件紧固场景，不同规格对应不同的载荷等级：小尺寸规格适合低压流体管路、轻型线缆支架的固定，大尺寸规格可以承受一定的振动载荷，适合有动态工况的设备连接场景。建模过程中特意还原了螺纹段与光杆段的过渡结构，过渡处做了微小的圆角处理，避免热处理和受力时出现应力集中断裂的问题，U型弯的弯曲半径也符合冷弯加工的工艺要求，不会出现弯曲处截面缩颈、强度下降的问题，完全匹配实际量产的加工工艺，不管是做设备装配的干涉检查，还是做紧固件选型的方案验证，都能直接调用模型完成布局校验，提前排查安装时可能出现的空间干涉、长度不匹配问题，减少现场安装的试错成本。
