双轴支撑轴承座装配结构设计

项目分类:3D模型 发布时间:2021-09-23 ID:287062
  • 双轴支撑轴承座装配结构设计
  • 双轴支撑轴承座装配结构设计
  • 双轴支撑轴承座装配结构设计
  • 双轴支撑轴承座装配结构设计
  • 双轴支撑轴承座装配结构设计

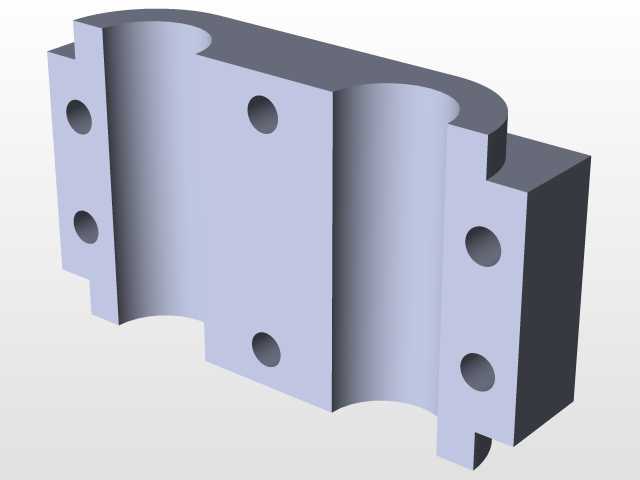

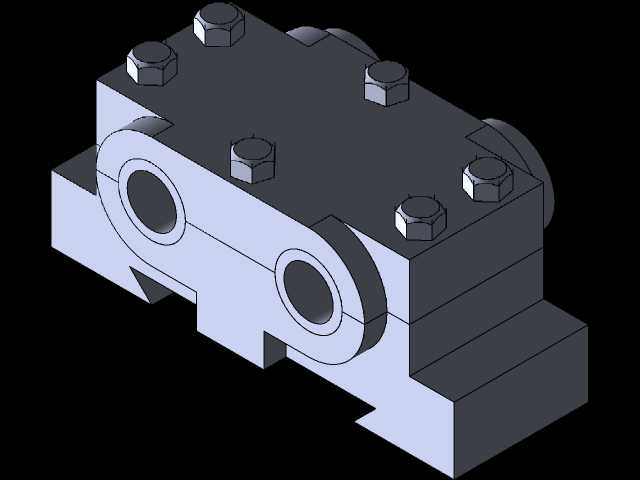

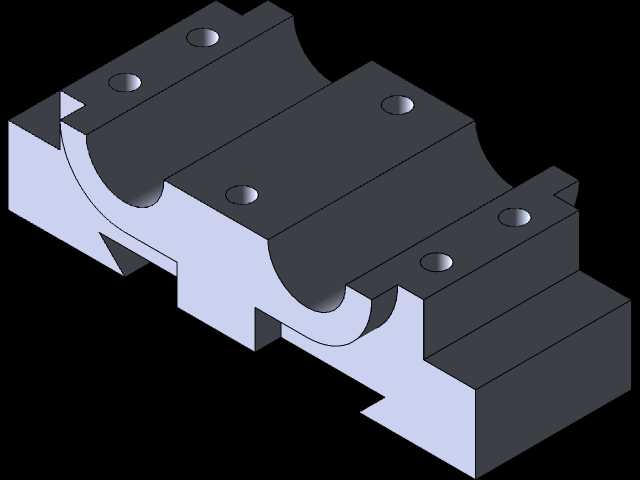

这款双轴承支撑组件在常规传动布局的设备中应用十分广泛,从输送线的动力端支撑、小型工装的转轴定位到非标自动化设备的传动轴系固定,都能见到这类结构的身影。区别于单轴承支撑结构,双轴承排布的形式能大幅提升轴系运行时的径向承载能力,同时抵消部分轴向窜动带来的精度偏差,尤其适合轴伸端带轮、链轮负载的传动场景,能有效避免长轴运行时的挠曲变形问题。从结构设计逻辑来看,整个组件采用分体式基座配合上压盖的锁紧形式,基座底部设计有带定位缺口的安装面,安装时可先通过缺口卡入设备机架的定位凸台完成初定位,再通过螺栓完成最终锁紧,能大幅降低现场安装时的同轴度调校难度。上压盖与基座的结合面采用精准的止口定位,六个均布的内六角螺栓提供均匀的锁紧力,保证两个轴承安装孔的同轴度不会因螺栓锁紧出现偏差。两个平行排布的轴承安装孔采用镗孔一次加工成型的工艺思路设计,孔位的中心距公差控制在常规传动的允许范围内,能适配标准深沟球轴承的压装需求,孔端预留的轴承定位台阶可以限制轴承外圈的轴向位移,避免轴系运转时轴承出现外圈跑圈的问题。组件的侧面预留有轴承安装的导入倒角,压装轴承时不会刮伤轴承外圈的配合面,基座底部的安装孔位间距经过适配常见机架的安装尺寸设计,不需要额外做转接板就能直接固定在常用规格的型材或者钢板机架上。在实际选型适配时,需要注意两个轴承孔的中心高与对接传动件的中心高匹配,轴系穿入后可通过端盖或者轴用挡圈完成轴向定位,组件本身的外形轮廓做了倒角处理,没有尖锐的凸棱,避免安装调试时划伤操作人员。整个结构没有多余的冗余设计,所有壁厚都经过受力校核,既保证了支撑刚性,又不会过度增加整体重量,在满足承载需求的前提下尽可能压缩了整体占用空间,适合在设备内部安装空间局促的传动点位使用。
