剖分式带座滑动轴承组件结构设计

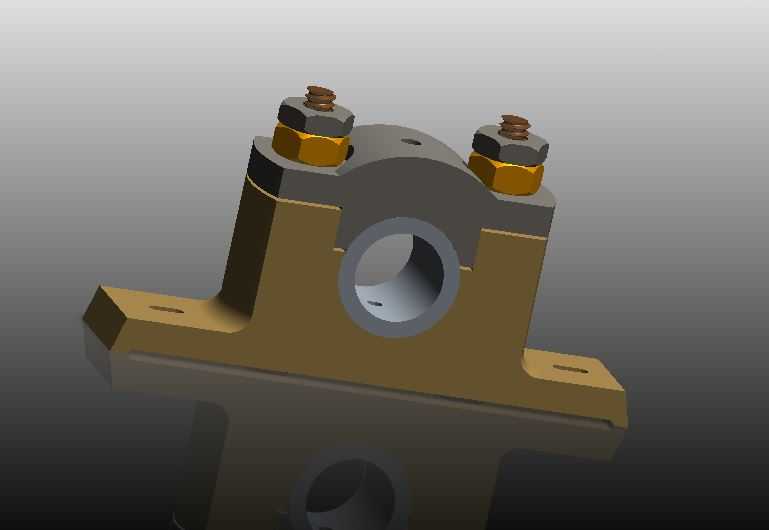

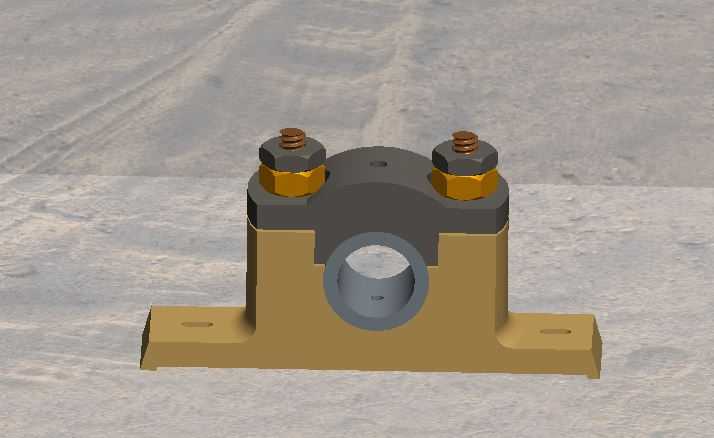

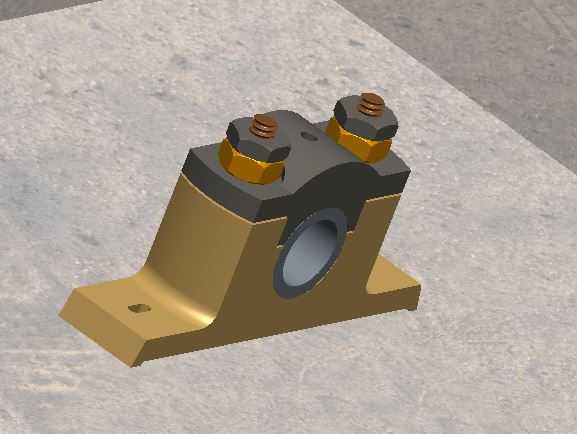

在常规的中小功率传动轴系布局里，这类剖分式带座滑动轴承的应用场景覆盖了轻工输送线、小型农机传动端、通用机床辅助进给轴等多个对安装维护便捷性有要求的工位。区别于整体式滑动轴承必须沿轴向穿装的局限，这种剖分结构的核心优势在于轴系已经完成齿轮、带轮等端部零件装配后，依然可以从径向完成轴承的安装与拆卸，不需要拆解整根轴上的已装配件，大幅降低了后期运维的拆装工作量。从结构功能来看，底座采用带安装沉孔的双翼支撑结构，两个安装孔的中心距预留了足够的紧固件操作空间，安装面做了铣平处理，保证和设备安装机架贴合时的平面度，避免锁紧后轴承座出现内应力变形，挤压轴瓦导致转动卡滞。上盖与底座的配合面采用止口定位结构，合装时可以自动对齐轴瓦的安装同轴度，不需要额外做配打定位销的工序，两个六角头锁紧螺栓搭配厚螺母的设计，能够提供足够的锁紧力，抵消轴系运转时产生的径向载荷，同时螺母下方的平垫可以分散压紧力，避免长期受载后上盖接触面出现压溃变形。内嵌的轴瓦采用了分体式结构，内孔预留了油槽布局空间，可以在运转过程中存储润滑脂，形成稳定的油膜降低摩擦系数，轴瓦和座体的配合采用过渡配合，既保证运转时轴瓦不会随轴发生跟转，也能在轴瓦磨损到极限后快速更换备件，不需要整体更换轴承座，降低备件成本。设计过程中需要重点关注几个安装边界：首先是底座安装面到轴瓦中心的高度公差，这个尺寸直接决定了整根轴的水平度，若两端轴承座的中心高偏差过大，会导致轴系出现附加弯曲应力，长期运转会出现轴的疲劳断裂；其次是上盖螺栓的锁紧力矩需要对称均匀施加，避免单侧力矩过大导致轴瓦内孔出现椭圆变形，引发轴转动时的卡滞、发热问题；另外轴承座的整体宽度需要和轴系的预留安装空间匹配，尤其是两端靠近带轮、齿轮的位置，要预留出足够的密封件安装空间，避免润滑脂泄漏或者外界粉尘进入轴瓦配合面。这类轴承的载荷特性以中等径向载荷为主，不适合承受较大的轴向力，所以在轴系设计时需要搭配单独的轴向定位结构来限制轴的窜动，比如轴肩、定位套等零件，避免轴向载荷直接作用在轴承座的剖分配合面上，导致配合面出现错位磨损。从建模逻辑来看，先绘制底座的主体轮廓，拉伸切除出安装沉孔与下半轴瓦安装腔，再通过配合面的轮廓偏移生成上盖结构，之后添加螺栓、螺母、轴瓦等标准与非标零件，装配时优先约束底座的安装基准面，再依次装入轴瓦、上盖，最后添加紧固件完成整体装配，建模过程中需要注意各零件的配合间隙，比如轴瓦和座体的配合公差、螺栓和安装孔的间隙，都要符合实际加工装配的工艺要求，避免出现干涉问题。
