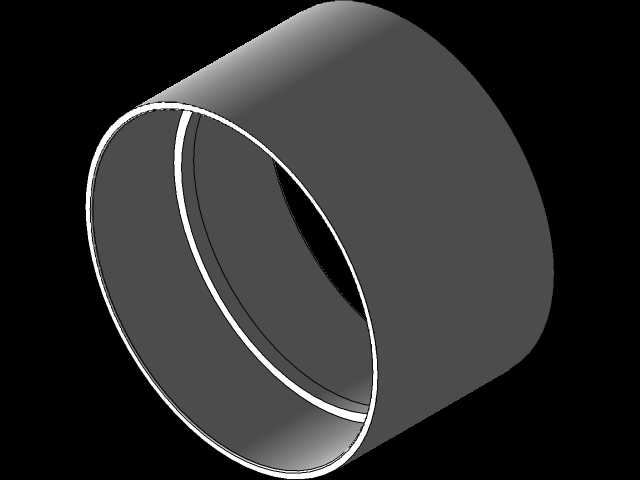

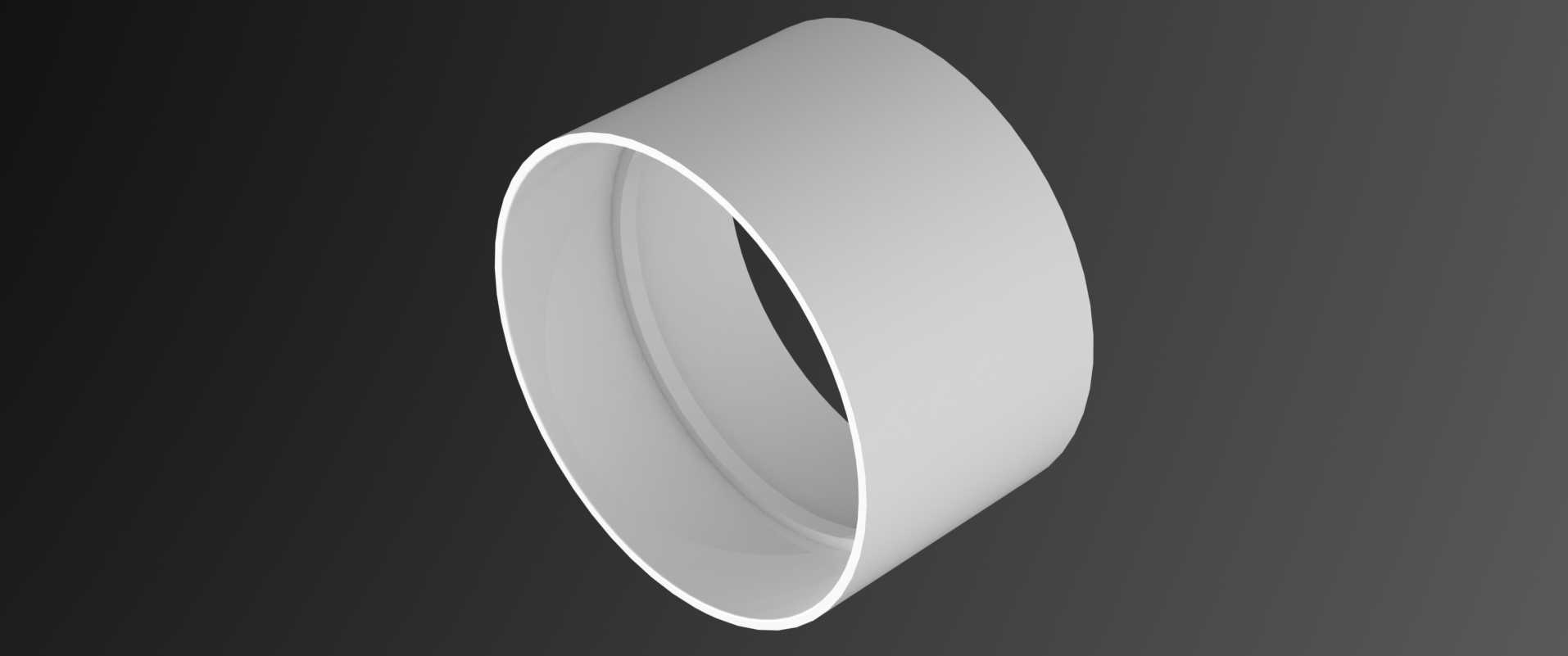

四英寸PVC管道用直筒式联轴器结构

在民用给排水、化工流体输送、农田灌溉等PVC管路布设场景中，管道轴向对接的同轴度补偿与密封衔接是管路施工的核心需求，这款四英寸规格的PVC联轴器正是针对该场景设计的直插式对接构件。不同于金属联轴器需要额外紧固件锁紧的安装逻辑，该构件采用PVC材质一体注塑成型，整体为等径圆筒结构，内壁两端设置有适配标准PVC管材外径的承插限位台阶，安装时仅需在管材外壁均匀涂抹专用粘接剂后插入承口，待粘接剂固化后即可完成管路的刚性密封对接，无需额外法兰、卡箍等辅件，大幅降低了小口径低压管路的施工复杂度。从设计逻辑来看，该联轴器的壁厚取值充分考虑了PVC材料的抗形变能力与管路承压需求，筒身外壁保持光滑圆柱面，没有多余的加强筋或凸起结构，既减少了注塑成型时的缩痕风险，也能在管路暗敷、穿管布设时降低外壁与孔洞的摩擦阻力，适配埋地、墙内暗装等多种施工场景。内壁的承插深度经过严格匹配，对应四英寸PVC管材的标准承插长度要求，插入后管材端面会抵至筒身中部的限位环，既能保证两段管材的对接同轴度，避免插接深度不足导致的粘接面积不够、承压时脱开的问题，也能防止管材过度插入造成的管路通径缩径问题，保证流体输送时的通流截面一致，减少不必要的水头损失。在安装边界上，该联轴器的外径尺寸略大于同规格PVC管材的外径，布设管路预留安装空间时，仅需保证筒身外壁与周边构筑物留有不小于5mm的间隙即可，无需预留额外的紧固操作空间，非常适合空间局促的管井、吊顶内管路对接作业。筒身中部的限位环除了定位作用外，还能在粘接时阻挡多余的粘接剂流入管路内部，避免粘接剂固化后残留于管内壁造成通流面凸起、长期使用后挂留杂质堵塞管路的问题。不同于金属材质的管道接头易锈蚀、长期接触流体易产生电化学腐蚀的问题，PVC材质本身具备优异的耐酸碱腐蚀性能，可适配生活给排水、弱酸碱化工废液输送、农田水肥一体化灌溉等多种流体输送场景，正常使用工况下的使用寿命远高于同规格金属接头。从结构建模的角度来看，该零件的特征逻辑清晰，以旋转特征为主体结构，仅需在草图中绘制出包含承插口、限位环的截面轮廓，绕中心轴线旋转即可生成主体结构，后续仅需做边缘的倒角处理，去除锐边避免安装时划伤施工人员，没有复杂的曲面或装配特征，建模过程中需要重点把控承插口的内径公差，保证与标准管材的配合间隙在粘接剂适用的公差范围内，间隙过大会导致粘接剂填充不足易渗漏，间隙过小则会造成管材插接困难，无法插至限位位置影响安装可靠性。
