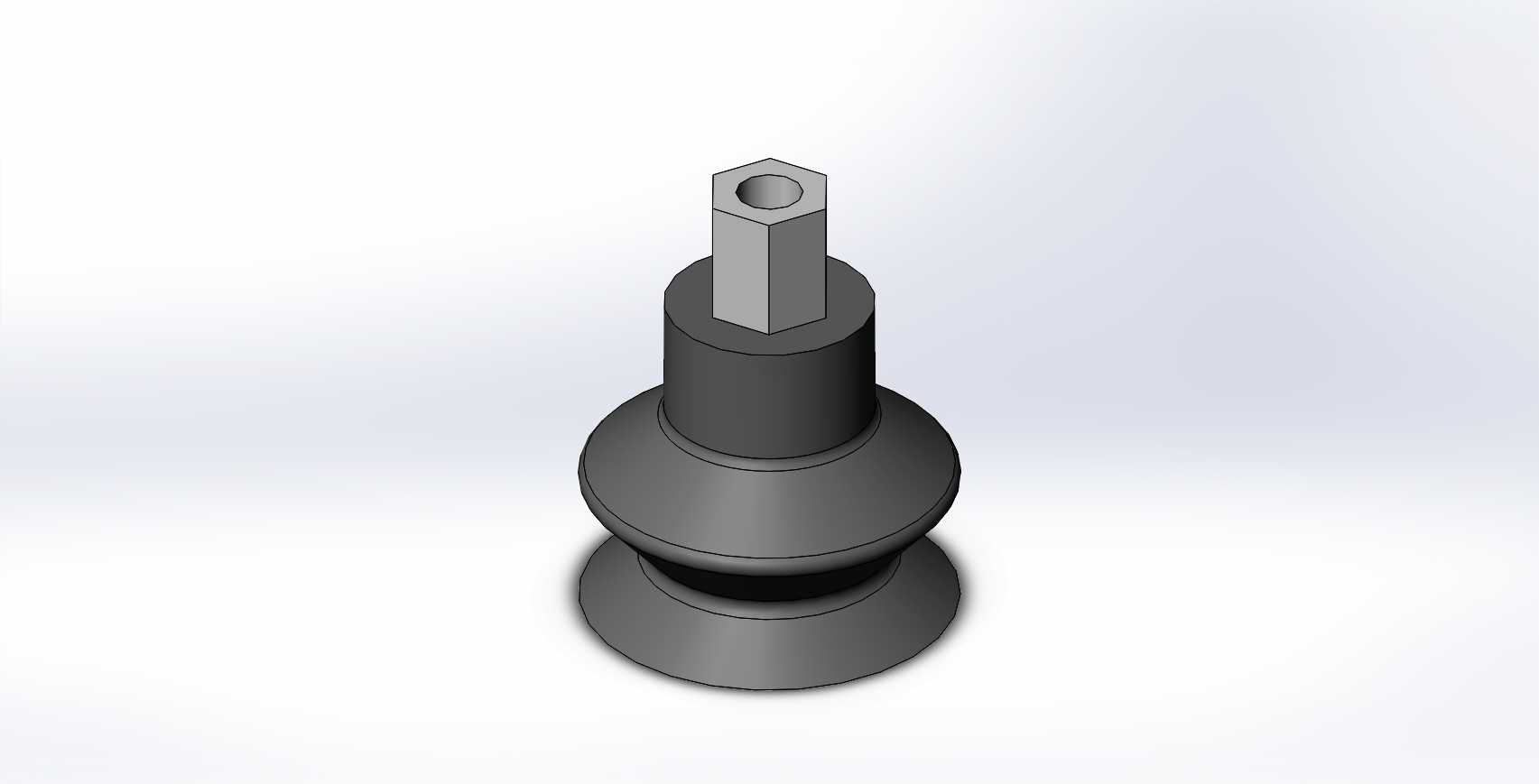

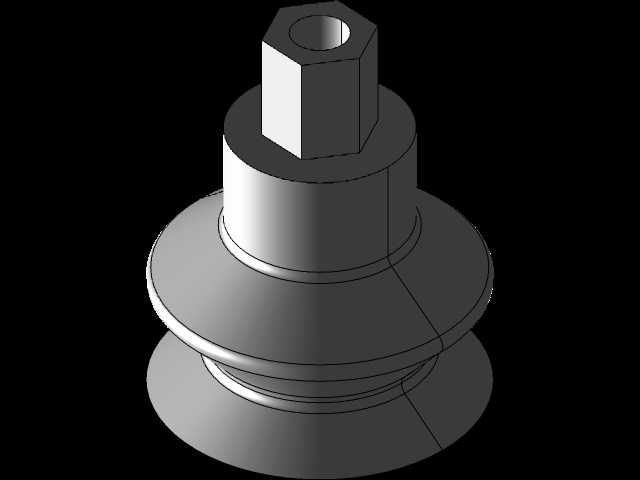

带六角连接柱双层波纹真空吸盘结构

　　这类双层波纹结构的真空吸盘，在轻工包装、电子组装、薄型工件搬运场景里使用率很高，相比平口吸盘，它的缓冲行程更长，对工件表面的平整度公差容忍度更好，碰到表面有轻微弧度、或者高度存在小幅偏差的工件时，双层褶皱结构可以自适应压缩变形，保证唇边和工件表面完全贴合，不会因为接触间隙出现真空泄漏导致吸附失效。顶部的六角连接柱是做了一体化结构设计，柱体中心开有轴向通孔，直接连通吸盘内部的真空腔，安装时六角柱可以直接卡入配套的金具接头卡槽，不需要额外做防转结构，接通气路后就能形成稳定负压，相比传统的螺纹连接柱，这种六角卡接结构的装配效率更高，日常维护更换时不需要拧动螺纹，直接插拔就能完成替换，适合快换工装的自动化产线使用。从结构尺寸来看，

　　底部唇边的直径是吸附接触面的核心尺寸，选型时需要根据工件的重量、表面材质来匹配，唇边采用薄边设计，接触工件时可以形成更大的密封接触面积，哪怕是表面带有轻微纹理的塑料件、纸板，都能保证足够的密封性能；中间的两层波纹结构，每一层的褶皱角度都做了优化，垂直方向的压缩行程可以覆盖10mm以内的高度差，横向也能承受小幅的角度偏移，当机械手取件位置存在±5°以内的偏差时，吸盘可以通过自身变形补偿位置误差，不会因为硬接触顶伤工件表面。设计时需要注意连接柱的外径和配套金具的内孔尺寸配合公差，过松会导致气路泄漏，过紧则会增加装配难度，柱体的六角对边尺寸要和金具的防转卡槽匹配，避免吸盘在随机械手高速移动时发生转动，导致气管缠绕。

　　吸盘的底座部分做了加厚过渡，连接波纹段和顶部柱体的位置做了圆角过渡，避免长期反复压缩变形时出现应力集中开裂，延长元件的使用寿命。在实际产线应用里，这类吸盘常搭配真空发生器使用，用于搬运薄型塑料壳、纸质包装盒、玻璃盖板等易碎易刮花的工件，不会像夹爪那样在工件表面留下夹痕，吸附力均匀分布在唇边接触区域，单位面积的压力很小，适合表面质量要求高的工件搬运作业。安装时要注意吸盘的安装面和工件表面的平行度，虽然波纹结构有一定的自适应能力，但如果倾斜角度过大，还是会出现唇边密封不严的问题，气路连接时要保证中心通孔的通畅，不能有异物堵塞气路，否则会导致真空度不足，吸附力下降无法稳定抓取工件。
