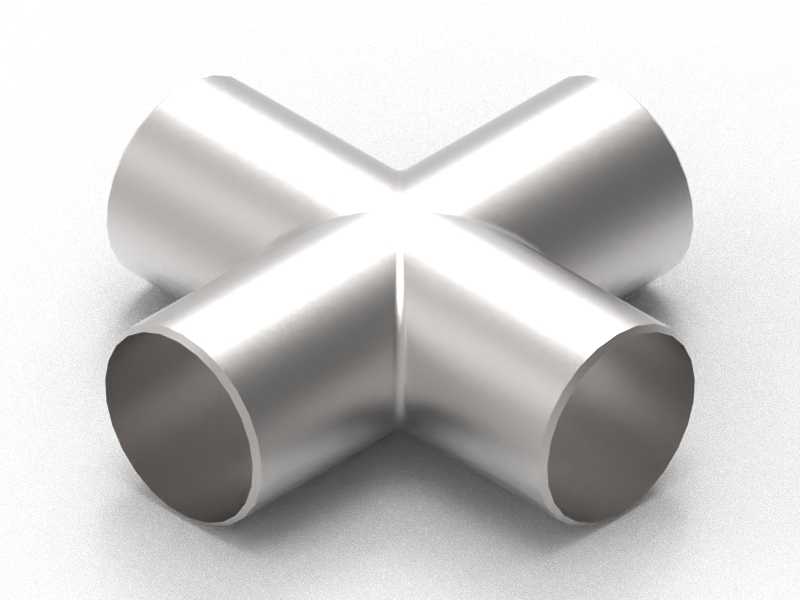

DN50等截面四通焊接管道结构设计

在工业流体输送管路系统中，等截面四通管件是实现多方向介质分流、汇流的核心连接部件，这款DN50规格的焊接式四通，适配公称通径50mm的管路布设需求，广泛应用于化工流体输送、建筑给排水、暖通空调循环管路、洁净气体输送等场景，可在常温常压的常规输送工况下，实现四个同管径管路的垂直交汇连通，避免管路变径带来的介质流阻突变问题。从实际安装场景来看，这类等截面四通多用于管路需要做十字方向分支的布设节点，比如车间循环水系统的干支管交汇位置、消防喷淋管路的分支节点、工艺流体管线的多工位分流点位，相比螺纹连接的四通，焊接式结构的密封可靠性更强，不存在螺纹间隙渗漏的风险，适合长期带压运行的管路系统。设计层面上，这款四通采用等截面结构设计，四个接口的通径完全一致，内部流道做了顺滑过渡处理，交汇位置没有突兀的折角结构，能最大程度降低介质流经时的局部阻力损失，减少介质在交汇位置的紊流、涡流现象，降低管路运行时的振动与噪音，同时也能减少介质内杂质在管件内部的沉积概率。外形结构上，四个连接端口呈90度垂直十字分布，端口处预留了标准焊接坡口，现场安装时可直接与同规格的无缝钢管做对接焊接，安装边界上，四个端口的同轴度、端面垂直度都控制在管路安装的公差范围内，焊接后不会出现管路错位、应力集中的问题，管件本体的壁厚匹配同规格管道的标准壁厚，承压能力与连接管道保持一致，不会出现管件局部承压不足的薄弱点。从结构建模的角度来看，这类等截面焊接四通的建模核心在于内部流道的顺滑过渡处理，需要保证四个方向的流道在中心交汇位置的曲率连续，避免出现建模时的尖锐棱角，否则不仅会影响实际介质流动状态，也会导致焊接加工时出现应力集中点，降低管件的长期使用寿命；同时端口的焊接坡口尺寸需要匹配常规管道焊接的工艺要求，坡口角度、钝边厚度都要符合现场手工电弧焊或者氩弧焊的施工标准，不需要现场二次加工坡口，能有效提升管路安装的施工效率。在实际选型应用中，这类等截面四通不需要额外搭配变径接头，直接对接同通径管道即可，能减少管路的连接节点数量，降低整个管路系统的渗漏风险点，尤其在对管路密封性要求较高的流体输送场景中，减少接头数量就意味着降低后期运维的漏点排查工作量。
