内外螺纹90度压钢管道弯头结构

在紧凑型液压、气动管路以及狭小空间的流体输送系统布局中，管路转向的连接件选型直接决定了整体管路的排布效率与密封可靠性，这类内外螺纹组合的90度弯头，正是为解决狭窄安装空间内的直角转向需求设计的。从实际应用场景来看，这类弯头常出现在设备内部管路排布紧凑的工位，比如小型液压站的阀组外接管路、气动控制箱的内部气路连接、车载液压系统的管路转角处，这类场景往往没有足够空间容纳长半径弯头或者多段接头组合的转向结构，短结构的直角弯头能最大限度压缩管路占用空间，避免管路与周边结构件产生干涉。

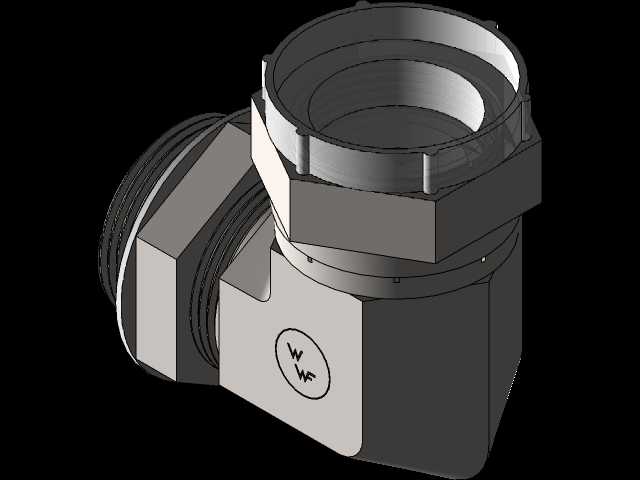

从功能特性来看，该弯头采用镀锌钢材质，基体强度足以承受中低压工况下的流体压力冲击，镀锌层可应对常规工况下的腐蚀问题，适配多数工业环境的使用需求。两端分别采用内螺纹与外螺纹的组合设计，省去了安装时额外搭配转接头的步骤，内螺纹侧配置的塑料防护帽，可在存储、运输过程中保护螺纹牙型不受磕碰损伤，同时避免杂物进入接头内部污染流道；外螺纹侧配套的垫圈与O型圈组合密封结构，可在螺纹拧紧后实现端面与螺纹副的双重密封，适配NPTF干密封螺纹的兼容特性，无需额外缠绕生料带即可实现可靠密封，降低现场安装的操作难度，也避免了密封材料碎屑进入流道造成下游阀件、元件堵塞的风险。

从设计思路上看，接头的六角外形结构完全匹配标准扳手的夹持尺寸，安装时可直接用普通开口扳手或套筒施加拧紧力矩，无需定制专用工装；接头本体的壁厚经过强度校核，在保证整体结构紧凑、外形尺寸尽可能缩小的前提下，满足额定压力下的强度要求，不会因为结构紧凑而出现承压能力不足的问题。安装边界方面，这类弯头的轴向尺寸与径向尺寸都经过优化，安装时仅需预留扳手操作的最小空间即可完成拧紧作业，内螺纹端与外螺纹端的轴线垂直精度控制在标准公差范围内，可保证连接后管路走向符合设计预期，不会因为角度偏差导致管路产生额外的装配应力，长期使用下也能避免应力集中造成的接头开裂、螺纹滑牙等失效问题。流道内部采用平滑过渡设计，减少直角转向带来的流体阻力损失，降低管路系统的压力损耗，对于气动系统而言还能减少气流转向产生的噪音，提升系统运行的稳定性。
