交直流电源自动测试集成箱体结构

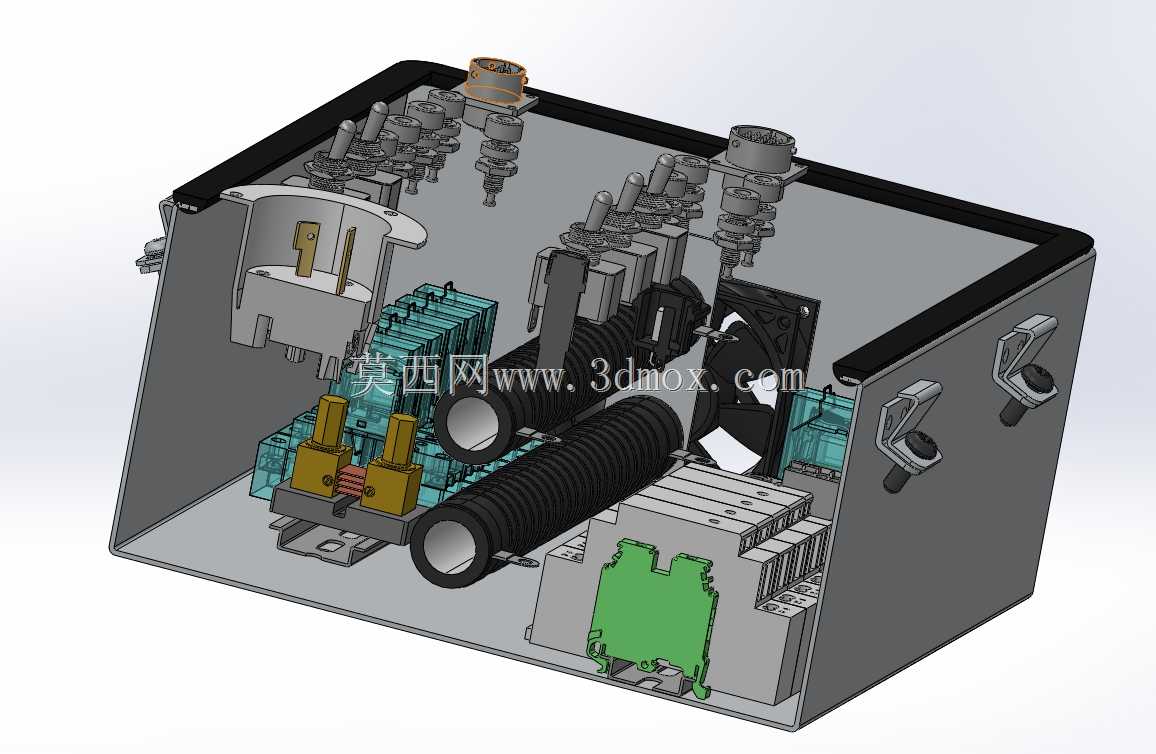

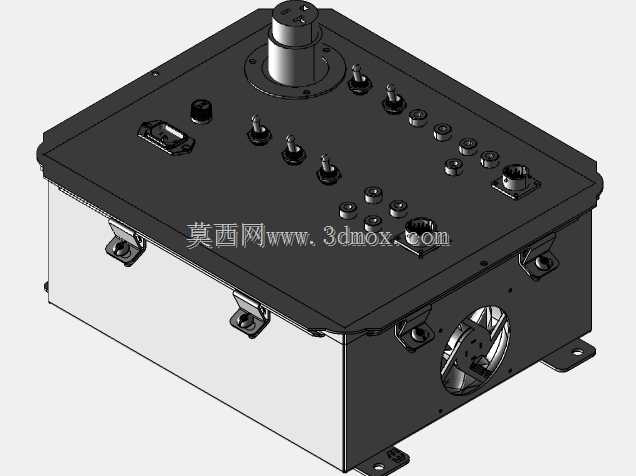

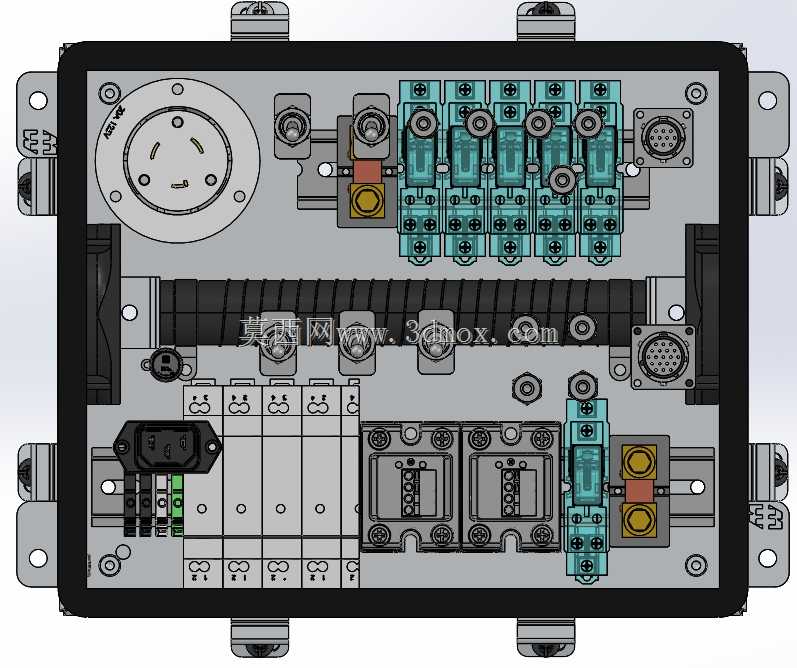

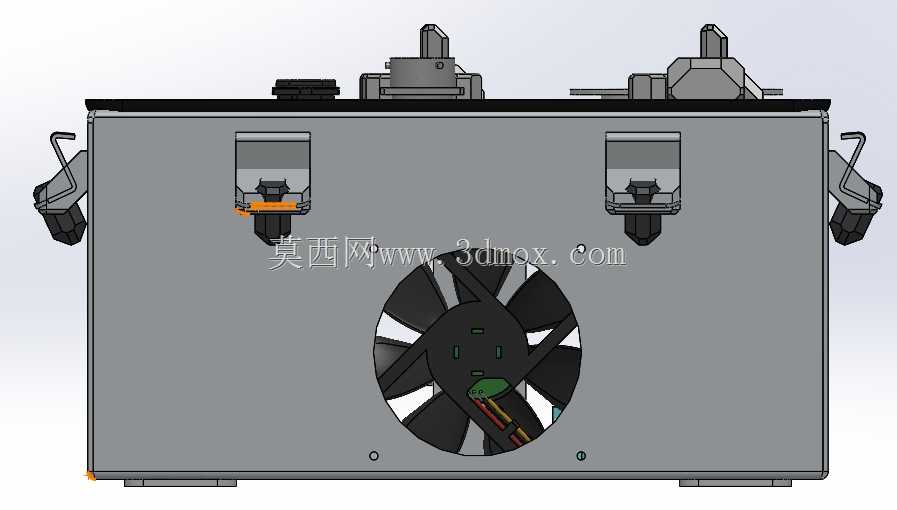

在电源类产品出厂质检、实验室性能校验场景中，这类集成式测试箱体是产线与实验室的核心工装载体，区别于零散搭建的测试台架，它将交直流测试所需的接口、保护元件、散热单元全部整合在封闭金属壳体内，既规避了外露接线的误触风险，也能减少现场布线的杂乱问题，适配车间多工位轮转、实验室固定台架部署两类使用场景。从结构设计逻辑来看，箱体采用上下分体式钣金拼接结构，上盖为操作面板区，下腔体为元件安装区，底部带外翻式安装支耳，可直接通过螺栓固定在工作台面或者设备机架上，侧面预留的80x25mm交流风扇安装位，正对腔体内功率元件的发热集中区，形成横向贯穿的散热风道，能带走长时间满负载测试产生的积热，避免内部元件因温升过高出现参数漂移。操作面板的接口布局完全遵循测试操作的动线逻辑：高频插拔的电源输入接口、重载连接器布置在面板边缘区域，减少操作时对中间调节元件的磕碰；带焊接端子的开关、保险座排布在面板中部偏上位置，对应操作人员站立操作时的手部自然活动范围；DIN导轨安装位预留了标准模数的安装空间，可根据测试需求灵活加装继电器、分流器、接线端子排等元件，无需额外打孔改造，单300W规格的交直流转换模块可直接固定在腔体内的预装支架上，接线端正对面板的接线开孔，减少走线长度与线损。面板上的法兰式12位圆形连接器插座，采用外插脚压接结构，配套的圆形连接器保险座能在测试回路出现过流时快速断开，保护被测电源与测试元件；面板安装的带外螺纹IEC连接器螺钉，无需额外固定件即可完成接口的快速装配，后期维护更换接口时不用拆解整个上盖。腔体内部的安装支架预留了2.5欧姆安装电阻的固定位，可搭配100DCmV规格的直流分流器完成电流采样回路的搭建，满足0-20A/250V交直流参数的测试接线需求，面板上的旋钮类调节元件全部采用螺母锁紧式安装，能承受频繁操作的扭转力，不会出现松动移位的问题。箱体边角采用搭扣式锁合结构，无需工具即可快速开启上盖完成内部元件检修，侧面的扭锁式锁紧结构能避免设备搬运过程中上盖意外脱开，所有外露的金属边缘都做了折边钝化处理，防止装配与维护时割伤操作人员。
