多规格管路连接导管系列三维设计

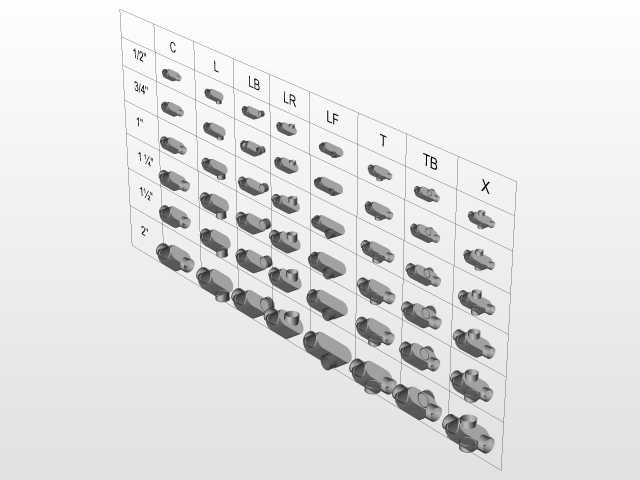

这套导管系列模型覆盖了从1/2英寸到2英寸的常用通径规格，适配民用给排水、暖通循环、小型工业流体输送等多场景的管路布设需求，不同构型的接头可对应直连、90度转向、侧分支路、异径转接等实际安装工况，能直接用于管路系统的方案排布、干涉校验与预制加工下料参考。从设计逻辑来看，整个系列采用了统一的接口基准，同通径的不同构型产品保持一致的外螺纹连接尺寸、密封面压紧余量，安装时无需额外调整管端预留长度，现场施工可直接替换同通径不同走向的接头，减少管路改向时的切割、套丝工作量。不同构型的导管在流道设计上做了顺滑过渡处理，弯头类产品的转弯处采用大圆弧流道，避免直角转折造成的流体压损与紊流，降低管路运行时的振动与噪音，带分支的三通类构型则做了分流倒角，平衡支路与主路的流量分配，避免支路流量不足的问题。从安装边界来看，每个规格的导管都标注了对应的轴向安装长度、转弯半径、外接轮廓尺寸，在做三维管路布设时，可直接调用对应型号的模型核对安装空间，比如狭小的设备夹层内布设管路时，可提前通过模型确认弯头的外伸尺寸是否会和周边结构件、线缆桥架产生干涉，避免现场安装时才发现空间不足需要返工。不同长度规格的直型导管可适配不同的管段间距，带内外螺纹转换的构型可直接对接不同螺纹标准的管路端口，无需额外加装转换接头，减少管路的泄漏点。整个系列的外形都做了统一的工艺倒角，所有棱边都去除了锐边，既避免安装时划伤施工人员，也适配铸造、锻压后机加工的量产工艺，拔模斜度、加工余量都符合常规五金配件的生产要求，模型的细节还原了实际产品的扳手卡位结构，安装时可明确扳手的施力位置，避免施工时打滑损坏接头表面。在实际工程应用中，这类导管是管路系统里用量最大的基础连接件，不管是家装的水路改造、消防管路的分支布设，还是小型设备的内部冷却循环管路，都需要用到不同构型的导管来完成管路走向的调整，这套全系列的模型可直接嵌入整体管路装配，完成整个流体回路的三维搭建，提前核算每个节点的接头用量，统计物料清单，减少现场施工的物料浪费与等待时间。
