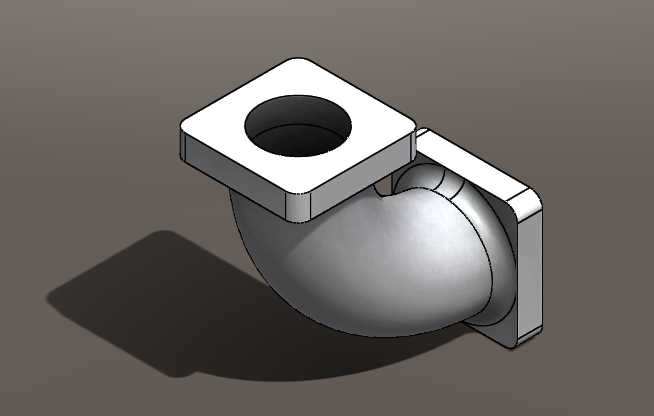

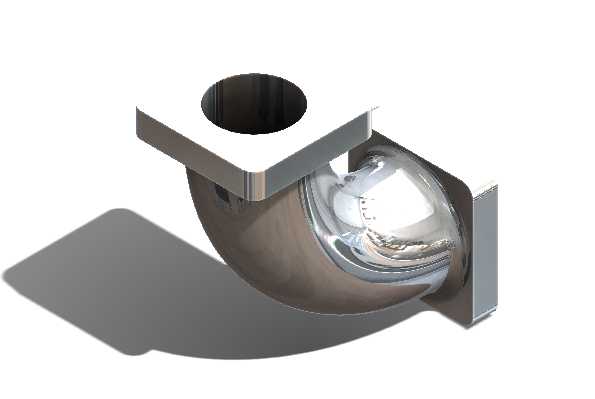

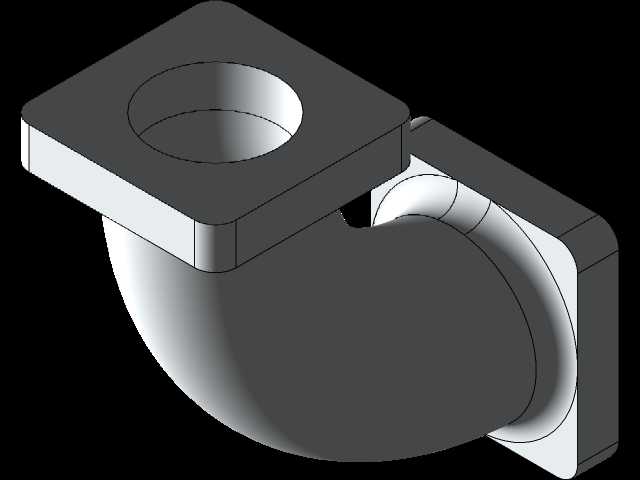

带方形安装法兰的金属90度流体弯头

这类带方形安装法兰的90度金属弯头，在工业流体输送场景中应用十分广泛，不管是生产车间的循环水支路、气动控制管路的转角接驳，还是小型换热设备的介质转向段，都能见到这类结构的身影。不同于普通螺纹连接的弯头，这款弯头两端采用方形法兰安装结构，安装时不需要额外套丝或者拧转管体，只要对准对接端的安装孔位，穿入紧固件锁紧即可完成固定，在安装空间局促、无法转动管体的工况下，这种结构的适配性优势非常明显。从功能特性来看，弯头内部流道做了圆弧过渡处理，没有直角转折带来的流道突变，介质流经时的局部阻力损失更小，不容易在转角位置形成涡流或者介质沉积，不管是输送清水、压缩空气还是其他低粘度流体，都能保持稳定的通流效率，长期使用也不容易出现转角位置的冲蚀磨损。设计过程中首先要考虑的是安装边界的适配性，方形法兰的安装孔位间距需要和对接端的接口尺寸完全匹配，法兰密封面的平面度要控制在合理公差范围内，避免锁紧后出现密封间隙导致介质渗漏；弯头的弯曲半径需要结合通径尺寸匹配，既要保证流道顺滑，也要控制整体外形尺寸，避免安装后和周边其他管路、结构件产生干涉。弯头两端的法兰厚度根据公称压力等级做了对应强化，法兰和弯管主体的连接位置做了圆弧过渡加强，避免管路承压时在连接位置产生应力集中，金属材质的本体经过表面抛光处理，不仅外观光洁，也能降低介质残留附着的概率，在对洁净度有一定要求的流体管路中也能适用。实际选型使用时，需要先确认两端法兰的安装孔中心距、通径尺寸和现场对接接口匹配，安装时在法兰密封面加装对应材质的密封垫片，按照对角顺序逐步拧紧紧固件，避免单侧受力过大导致法兰变形影响密封效果；日常巡检时重点检查法兰连接位置有没有渗漏、弯管本体有没有因为外力产生形变，就能保证这类弯头长期稳定运行。
