小型手动直通式球阀结构设计

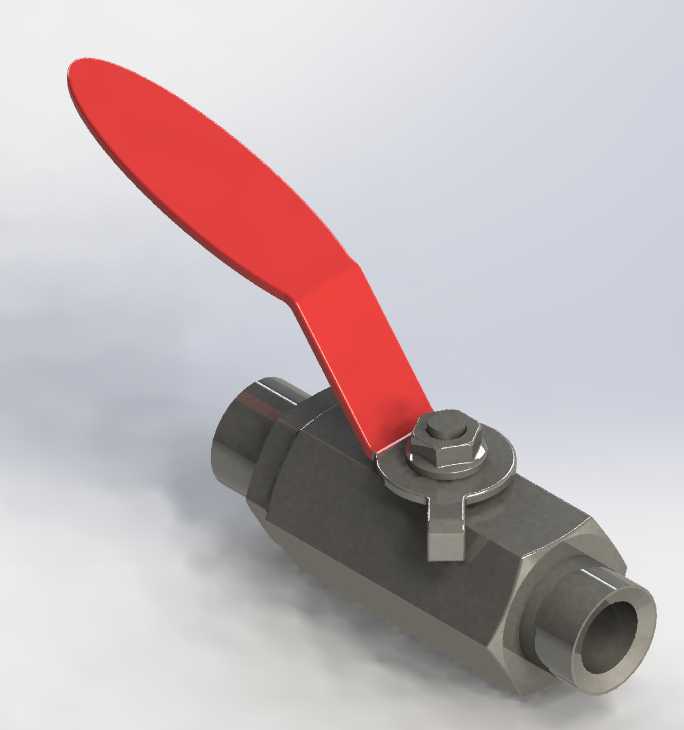

这款小型手动直通球阀的三维结构，适配小通径低压流体输送场景，常见于小型液压试验台、实验室气路、小型冷却循环管路、家用净水设备的支路通断控制，也可作为小型气动系统的支路截止元件使用。从结构设计逻辑来看，整体采用六角形锻压阀体结构，阀体两端预留外螺纹连接接口，安装时可直接通过管螺纹对接对应通径的管路，无需额外焊接法兰，安装边界紧凑，适合管路排布空间局促的场景，阀体六角结构的对边尺寸适配常规活动扳手的夹持范围，现场安装时无需定制专用工装，普通管路安装工具即可完成锁紧作业。手柄采用加长扁平杠杆结构，操作时力臂长度经过测算，额定工作压力下仅需单手握持即可完成90度开关动作，手柄表面做了防滑平面处理，沾有少量油污或水渍时也不会出现打滑脱手的情况，手柄与阀杆的连接部位采用扁方定位结构，装配时无需额外打销固定，依靠扁方的咬合即可传递操作扭矩，同时阀杆部位设置了一体式压盖锁紧结构，压盖通过六角螺母锁紧，可根据密封件的磨损情况微调压紧力，延长整阀的使用寿命。球体采用直通式通孔设计，通孔通径与两端接口通径保持一致，全开状态下管路流阻极小，不会出现截流导致的压降损失，适合对流体压力损失敏感的回路使用。密封结构采用软质密封座包裹球体的设计，密封座嵌装在阀体内部的定位槽内，装配时直接将密封座推入槽位即可完成定位，无需额外粘接固定，后期维护更换密封件时，仅需拆下一端的阀盖即可取出球体与密封座，维护操作十分便捷。从安装边界来看，整阀的轴向总长度较短，手柄在全开状态下与管路轴向平行，全关状态下与管路轴向垂直，操作时所需的转动空间仅需覆盖手柄长度范围，在密集排布的阀组中也不会出现相邻阀门操作干涉的问题。阀体的流道做了平滑过渡处理，流体进入阀腔后不会出现明显的紊流区，可减少流体冲刷带来的阀体磨损，同时也能降低流体通过时产生的振动与噪音。这款阀件的设计没有冗余的附加结构，所有结构特征都围绕小通径管路的快速通断需求展开，既兼顾了现场安装的便捷性，也考虑了后期维护的操作成本，结构细节的处理完全贴合低压小通径流体控制场景的实际使用需求。
