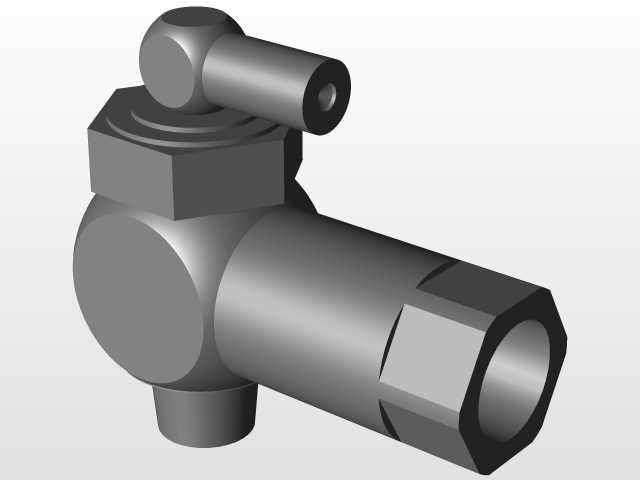

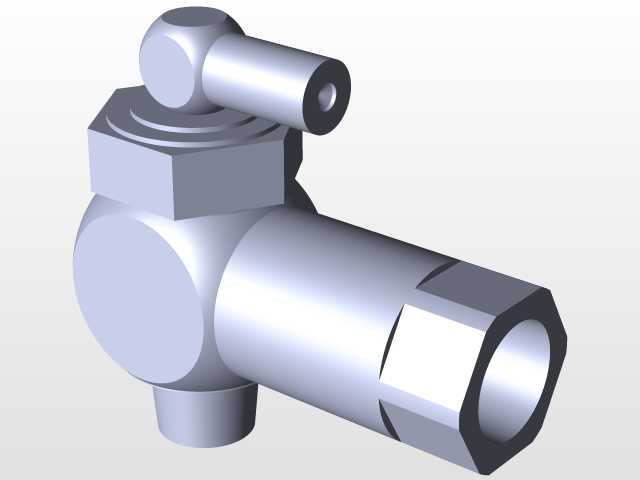

帕克款3/8NPT螺纹角式截止阀结构

这款角式截止阀的先导端口适配5/32规格油管，主体通径接口采用3/8NPT锥管螺纹，在小型液压站、集中润滑系统、紧凑型气动控制回路中应用广泛，常作为支路通断控制元件布置在阀组安装空间受限的设备角落，相比直通式截止阀能减少管路弯折次数，降低流阻同时压缩安装占用空间。阀体采用直角式流道布局，进油口与出油口呈90度夹角，顶部设置拨杆式手动操作结构，操作力矩经过适配优化，单手即可完成通断切换，拨杆的转动角度对应阀芯的升程位置，可实现小范围流量微调，满足部分工况下的节流需求。设计阶段针对安装边界做了适配优化，阀体六方结构的对边尺寸符合常规手动扳手操作空间要求，安装时无需额外预留大尺寸操作空位，相邻管路的最小间距可控制在12mm以内，适配集成化阀块的紧凑布局需求。阀芯采用锥面密封结构，闭合状态下的密封性能可靠，可耐受常规液压系统的工作压力，无额外泄漏点。建模过程中对非关键配合位置做了近似化处理，核心安装尺寸、接口位置、操作件的活动范围均与实物保持一致，可直接用于设备布局干涉检查、管路走向模拟、装配工艺验证等工作。流道内部的过渡圆角做了简化处理，不影响整体装配与布局验证的精度，若需做流场仿真可在此基础上对内部流道做进一步细化。阀体外部的棱角均做了工艺倒角处理，既符合实际零件的加工工艺要求，也避免了装配过程中锐边划伤操作人员或相邻油管的问题。顶部操作拨杆的长度经过人体工程学适配，操作时不会与阀体上的其他结构发生干涉，转动全程的活动范围清晰，可通过拨杆位置直观判断阀门的开闭状态，无需额外加装位置指示装置。
