卫生级对夹式不锈钢蝶阀结构设计

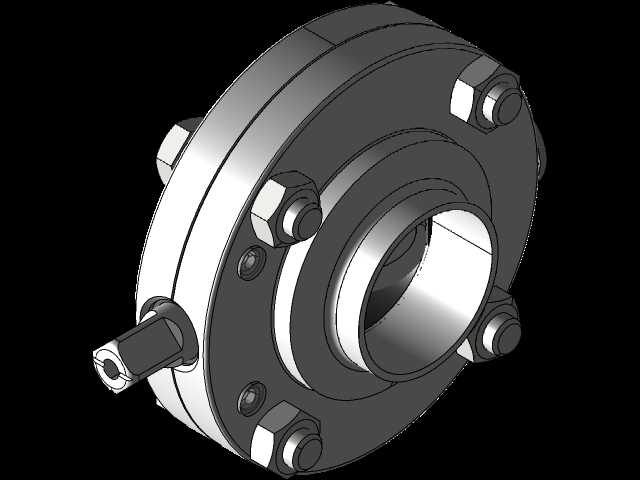

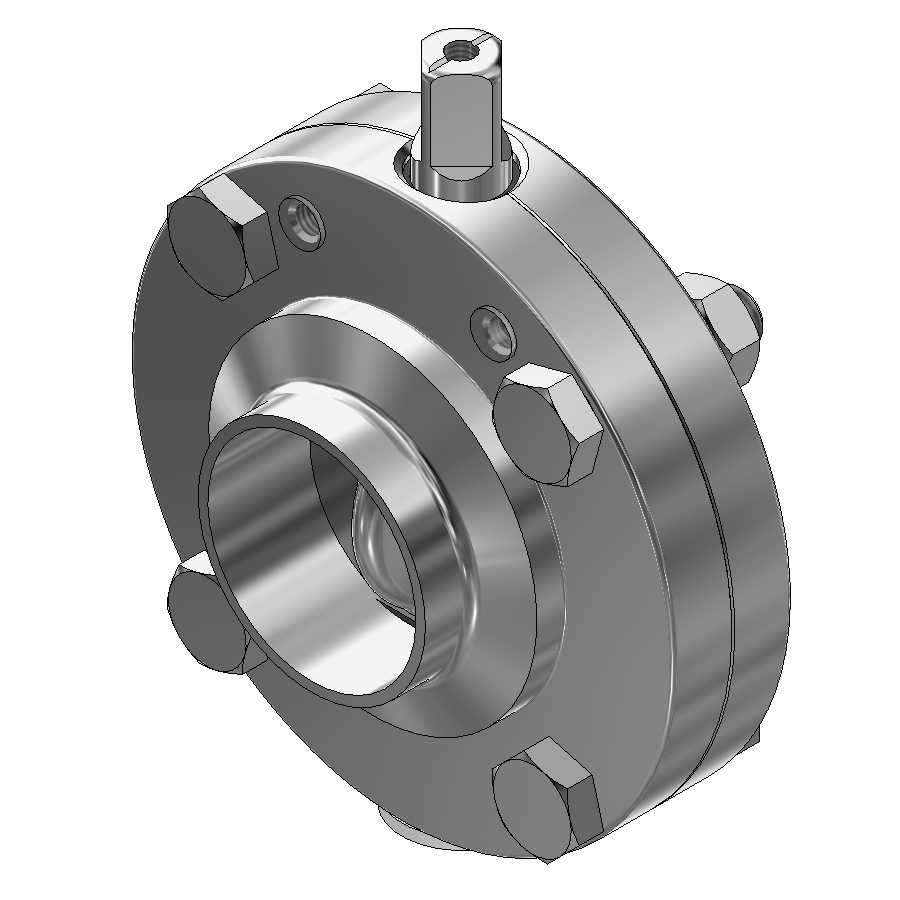

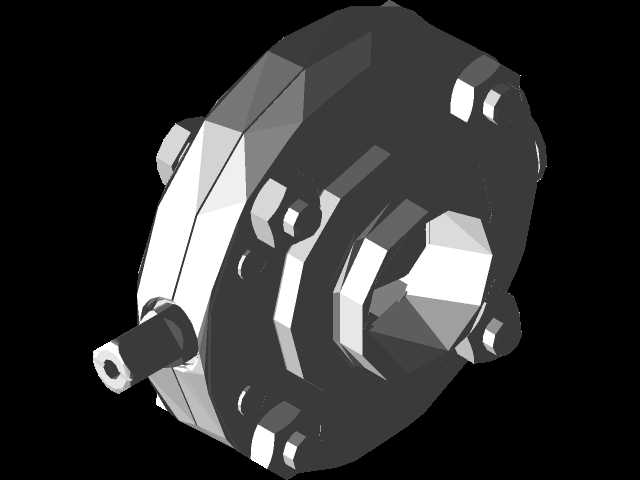

这款蝶阀的结构设计首先围绕食品、制药、精细化工等对介质洁净度有严苛要求的流体输送场景展开，这类工况下管道内残留的介质易滋生杂菌，因此整体结构做了无滞留死角的优化，阀腔内壁与流道做了圆弧过渡处理，不存在介质淤积的凹槽或缝隙，配合1.4404不锈钢的基材特性，能够耐受常规CIP清洗的酸碱腐蚀，也不会在长期使用中出现材质析出污染介质的问题。从安装边界来看，这款对夹式蝶阀不需要额外配置配对法兰的密封凸台，整体轴向尺寸紧凑，在空间局促的洁净管道排布场景中，能够大幅节省管路安装占用的空间，阀体周向均布的螺栓孔适配同压力等级的标准法兰，安装时只需将阀体夹在两端管道法兰之间，穿入螺栓对称拧紧即可，不需要额外调整对中精度，现场安装效率远高于法兰式结构的阀门。功能特性上，顶部的阀杆驱动端采用方轴连接结构，既可以适配手动手柄操作，也能直接加装气动、电动执行器实现自动化控制，不需要额外加工连接转接件；阀杆与阀体之间的密封采用多层组合结构，既可以避免管道内介质沿阀杆缝隙外漏，也能阻挡外部环境的灰尘、杂质进入阀腔污染输送介质，阀板的密封面采用整体包覆式结构，关闭时密封面与阀座的接触压力均匀，在低压工况下也能实现可靠的零泄漏，不会出现普通蝶阀低压侧密封失效渗漏的问题。设计过程中重点考虑了易维护性，阀体采用分体式螺栓紧固结构，不需要专用工具就可以拆解更换阀座与密封件，日常维护不需要将整个阀体从管道上拆下，大幅降低了生产线停机维护的时间成本；阀板的回转中心做了偏心优化，阀门开启过程中阀板密封面会快速脱离阀座，减少密封面之间的摩擦磨损，能够有效延长密封件的使用寿命，在频繁开关的工况下也能保持长期稳定的密封性能。流道设计上做了全通径的等径优化，阀门全开状态下阀板对流体的阻力极小，不会造成明显的压力损失，对于输送含有细小颗粒的流体介质，也不会出现颗粒卡滞在阀板与阀座之间的问题，适配的工况范围更广。
