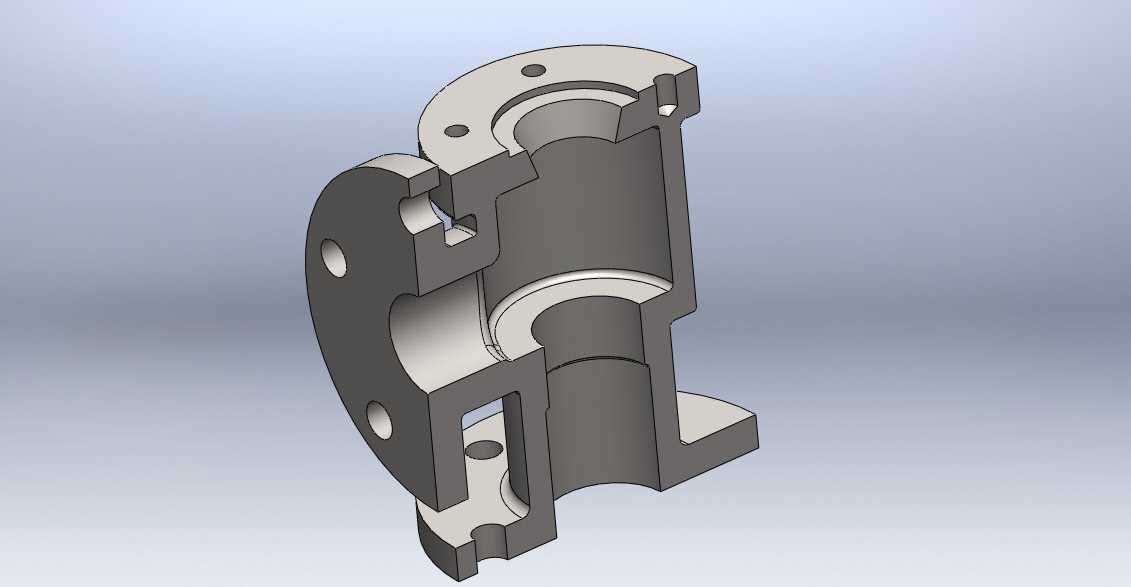

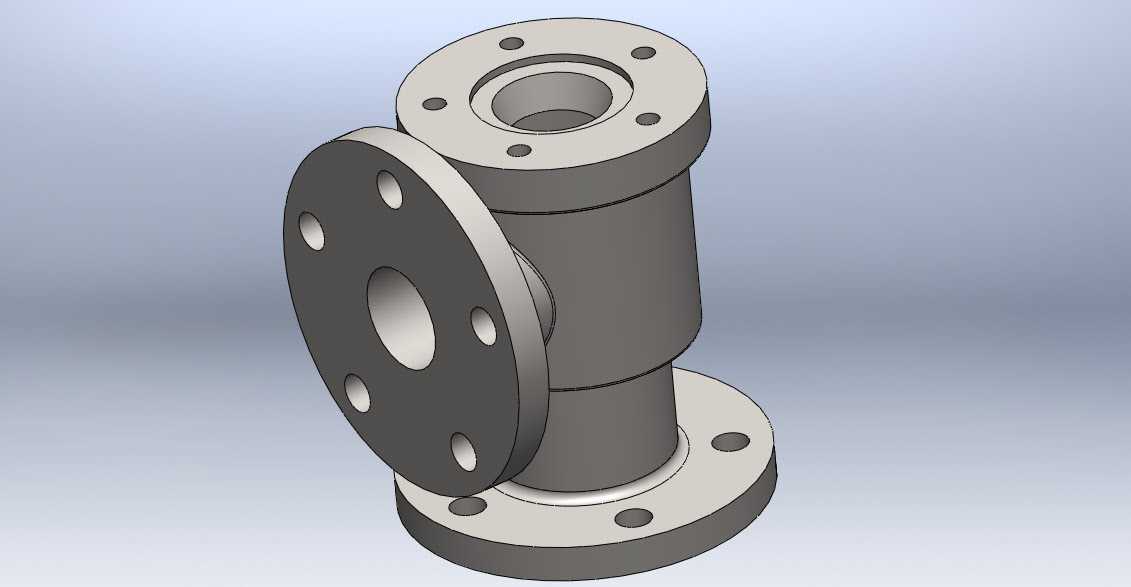

截止阀阀体半剖结构三维设计

　　在化工流体输送、市政供水管网、工业热力系统的管路布设场景中，截止阀是控制介质通断、调节管路流量的核心承压部件，而阀体作为截止阀的主体承载结构，其结构设计合理性直接决定整阀的承压能力、密封性能与使用寿命。这款阀体采用半剖结构呈现内部流道形态，建模过程中优先考虑介质流动的平顺性，将流道转角处做圆弧过渡处理，减少介质在阀腔内的涡流损耗，降低长期运行过程中介质对阀体内壁的冲蚀速率。从安装适配维度看，阀体两端采用法兰连接结构，法兰端面的螺栓孔位置度严格遵循管路法兰通用安装规范，可直接匹配同压力等级的标准管路法兰，无需额外加工转接结构；阀体上部的阀盖安装止口设置同轴定位台阶，保证阀杆装配后的同轴度，避免阀杆运行过程中出现卡滞、偏磨问题。

　　结构设计层面，在阀体的中腔承压区域做了等强度壁厚处理，针对介质流向改变的承压薄弱位置增设局部加强筋，在保证整体承压能力满足公称压力要求的前提下，尽可能压缩非必要壁厚，降低阀体整体重量与材料成本。阀体侧面预留的止动块安装槽，用于装配阀瓣行程限位结构，限制阀瓣的最大开启高度，避免阀瓣开度过大撞击阀体内部流道台阶，同时保证阀门全开状态下的流通面积符合设计通径要求。建模时对阀体的密封面位置做了单独的结构细化，密封面堆焊区域预留加工余量，可满足后续堆焊硬质合金、精磨密封面的工艺要求，保证密封副的配合精度。从实际运维角度出发，阀体底部的排污螺孔位置设置在阀腔最低处，便于阀门检修时排空阀腔内残留的介质，减少残留介质对阀体内壁的腐蚀。整个阀体的外形轮廓充分考虑铸造工艺的拔模斜度要求，所有内角均做铸造圆角处理，避免铸造过程中出现应力集中、冷隔等缺陷，同时兼顾后续机加工的装夹定位基准，在阀体法兰外圆预留找正基准面，降低机加工过程中的装夹找正难度。
