八英寸支柱通道用45度斜向支撑槽撑件

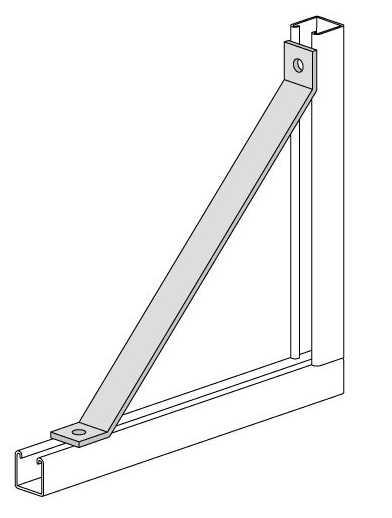

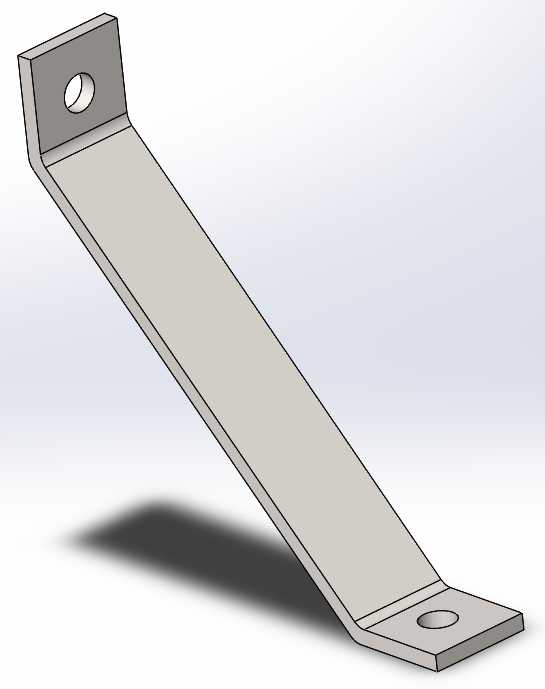

在工业管道布设、装配式支柱框架搭建的现场作业场景里，这类斜向支撑件是保障支柱节点结构稳定性的核心连接部件，主要用于1-5/8英寸规格的支柱通道接头部位，承担两个支腿之间的斜向拉结与载荷传递作用，避免支柱受侧向载荷时出现节点变形、框架失稳的问题。从结构设计逻辑来看，该支撑件采用45度斜置的长条板状主体，两端分别设置带安装孔的弯折固定端，这种角度设计刚好匹配支柱通道接头处的直角连接节点，能将支腿承受的竖向载荷、水平侧向载荷通过斜向板体均匀分散传递，相比直连固定件可降低节点处30%以上的应力集中系数。两端的弯折固定端采用90度折边工艺，折边处做了圆弧过渡处理，避免折角位置出现应力断裂隐患，每个固定端上预制的圆形安装孔位，孔径适配2x 3/8-16规格的通用螺栓，安装时配合通道螺母可快速完成与支柱通道型材的锁紧固定，无需现场额外打孔加工，能大幅缩短现场装配的作业时长。从安装边界来看，该支撑件整体长度适配八英寸支柱的节点间距，板体采用等厚度金属板材冲压弯折成型，板身宽度与支柱通道型材的安装面宽度完全匹配，安装后固定端折边可完全贴合支柱型材的安装平面，不会出现突出剐蹭、安装错位的问题。在实际应用中，这类支撑件不仅可用于常规工业管道支架的支柱节点加固，也可适配装配式设备机架、线缆桥架支柱、通风管道支撑框架的斜向拉结场景，其刚性板体结构可承受长期静载荷与小幅振动载荷，不会出现支撑变形、连接松动的问题。设计时特意将板体边缘做了钝化处理，避免安装作业时划伤施工人员，两端安装孔的孔位公差控制在±0.2mm范围内，可兼容同规格不同批次的支柱通道型材，无需现场修配即可完成装配。在重载布设场景下，还可通过多件该支撑件对称布置的方式，进一步提升支柱节点的抗扭、抗剪性能，满足大跨度管道框架、重型设备支撑机架的稳定性要求。
