分体式对开锁紧法兰连接结构

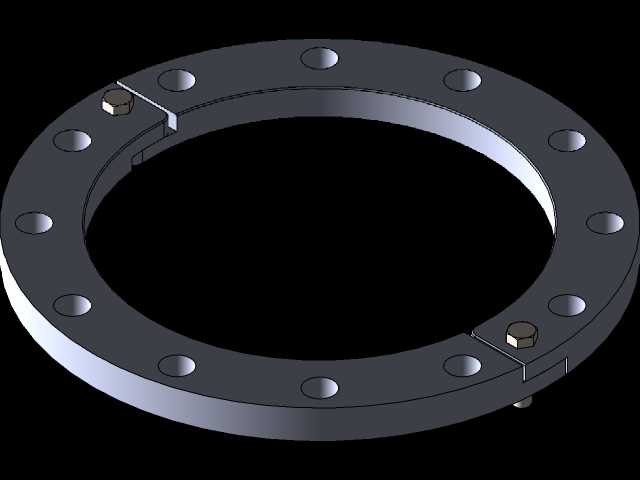

在管路改造、设备主轴维护、已铺设管线加装配套组件的场景中，传统整体式法兰往往需要将整段管线拆解、轴端部件全部拆除才能完成安装，不仅作业周期长，还容易在拆解过程中损伤原有密封面、破坏已校准的设备同轴度，对开式法兰的结构设计正是为解决这类现场施工痛点而生。这款对开法兰采用两个半环拼接的结构形式，拼接处设置定位止口，避免两半法兰对接时出现径向错位，拼接位置配套锁紧螺栓，安装时无需从管线或轴的端部穿入，直接在待连接位置扣合两个半环，拧紧拼接螺栓即可形成完整的法兰基体，大幅降低了存量设备改造、管线抢修作业的施工难度。法兰本体沿圆周均匀分布螺栓过孔，孔位公差按照通用管路法兰连接标准设计，可与同规格的常规整体法兰直接配对使用，无需额外加工过渡连接件，适配多数中低压流体输送管路、低速传动轴系的连接需求。设计过程中重点考量了拼接缝的密封可靠性，两半法兰的对接端面加工有密封槽，可嵌入耐油橡胶或金属缠绕垫片，防止法兰受内压作用时从拼接位置出现泄漏；法兰密封面采用突面结构，表面粗糙度控制在适合密封件压紧的区间，保证配对法兰压紧后密封面受力均匀。安装时需注意，两个半环扣合后要先预紧拼接位置的锁紧螺栓，确认两半法兰的端面齐平、止口完全贴合后，再按对角线顺序逐次拧紧圆周方向的连接螺栓，避免因受力不均导致法兰翘曲、密封失效。这类法兰尤其适用于无法进行轴向套装作业的安装场景，比如长距离输油管线的中途加装点、大型减速机输出轴的密封组件加装、老旧设备的法兰锈蚀更换作业，相比传统整体法兰，能减少70%以上的拆装工作量，同时避免因拆解原有管线带来的介质泄漏、设备定位偏移等次生问题。法兰的厚度、螺栓孔中心距、内孔直径均按照对应公称通径的连接尺寸设计，安装边界与同规格整体法兰完全一致，替换时无需调整相邻管线或设备的安装位置，可直接完成适配。
