参数化设计鼓风机上壳体弯管结构

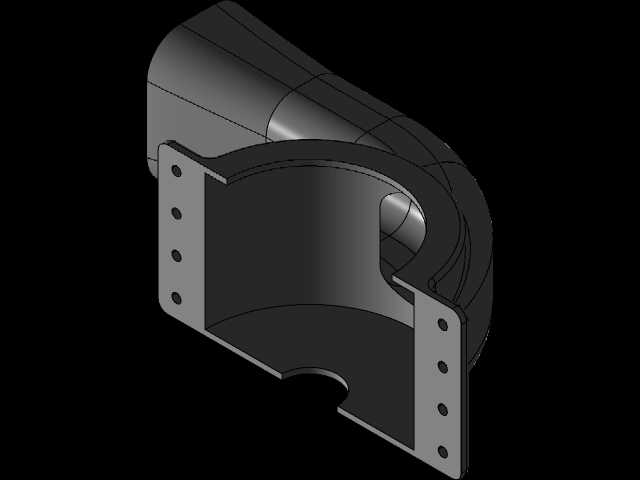

在工业通风、气体输送类设备的配套结构中，鼓风机上壳体是衔接风机主体与送风管路的核心承载构件，这类部件常见于车间除尘通风系统、工业炉窑送风配套、物料气力输送管线的风机端，既要承担气流导向的功能，也要匹配下部风机蜗壳的安装定位，保证整机运行时的密封性能与结构稳定性。从结构形态来看，该部件采用变径弯管衔接半圆弧安装座的整体构型，弯管段为类矩形截面的平滑过渡流道，内壁做连续曲面处理，避免气流在转向过程中形成局部涡流，降低送风过程中的风阻损耗与气动噪音，这一设计思路完全贴合流体输送类构件的减阻需求，区别于普通直角弯管的生硬转向结构，能让气流在90度转向过程中保持相对平稳的流态。下部的半圆弧安装座是与风机主体对接的核心定位结构，座体两侧延伸出带安装孔的法兰边，安装孔位沿法兰边均匀排布，安装时可通过螺栓与下部蜗壳的对应法兰面锁紧，半圆弧的内曲面尺寸与风机叶轮腔的上部轮廓完全匹配，装配后能形成完整的封闭气流腔，避免运行过程中出现气体泄漏。设计过程中采用参数化建模逻辑，弯管段的曲率半径、截面长宽尺寸、安装座的圆弧直径、法兰边的孔位间距都可以通过参数调整快速适配不同功率规格的鼓风机机型，不需要重新从零开始构建曲面，能大幅缩短同系列不同型号产品的开发周期。从安装边界来看，弯管出口端的端面为平整对接面，可直接匹配对应截面尺寸的送风管路，安装座的法兰边宽度、孔位中心距都预留了标准紧固件的操作空间，装配时不需要额外做现场修配，就能实现与标准风机主体的快速对接。壳体的壁厚采用均匀化设计，在弯管与安装座的衔接位置做了局部加厚过渡，避免设备长期运行受气流振动影响出现应力集中开裂的问题，整体结构在满足结构强度要求的前提下，尽可能控制了构件的整体重量，降低风机运行时的上部载荷。这类上壳体的实际使用场景覆盖了中小型离心式鼓风机的全系列配套，不管是厂房日常通风换气的普通风机，还是工业生产环节用于输送常温无腐蚀性气体的工艺风机，该结构都能适配，其平滑的流道设计能有效提升风机的实际送风效率，减少无用的功率损耗，安装定位结构的标准化设计也能降低现场装配的难度，减少运维环节的更换成本。
