通用汽车配套法兰连接式截止阀结构设计

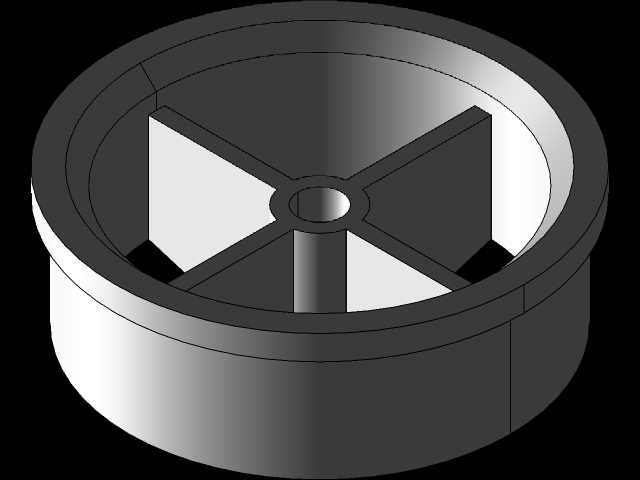

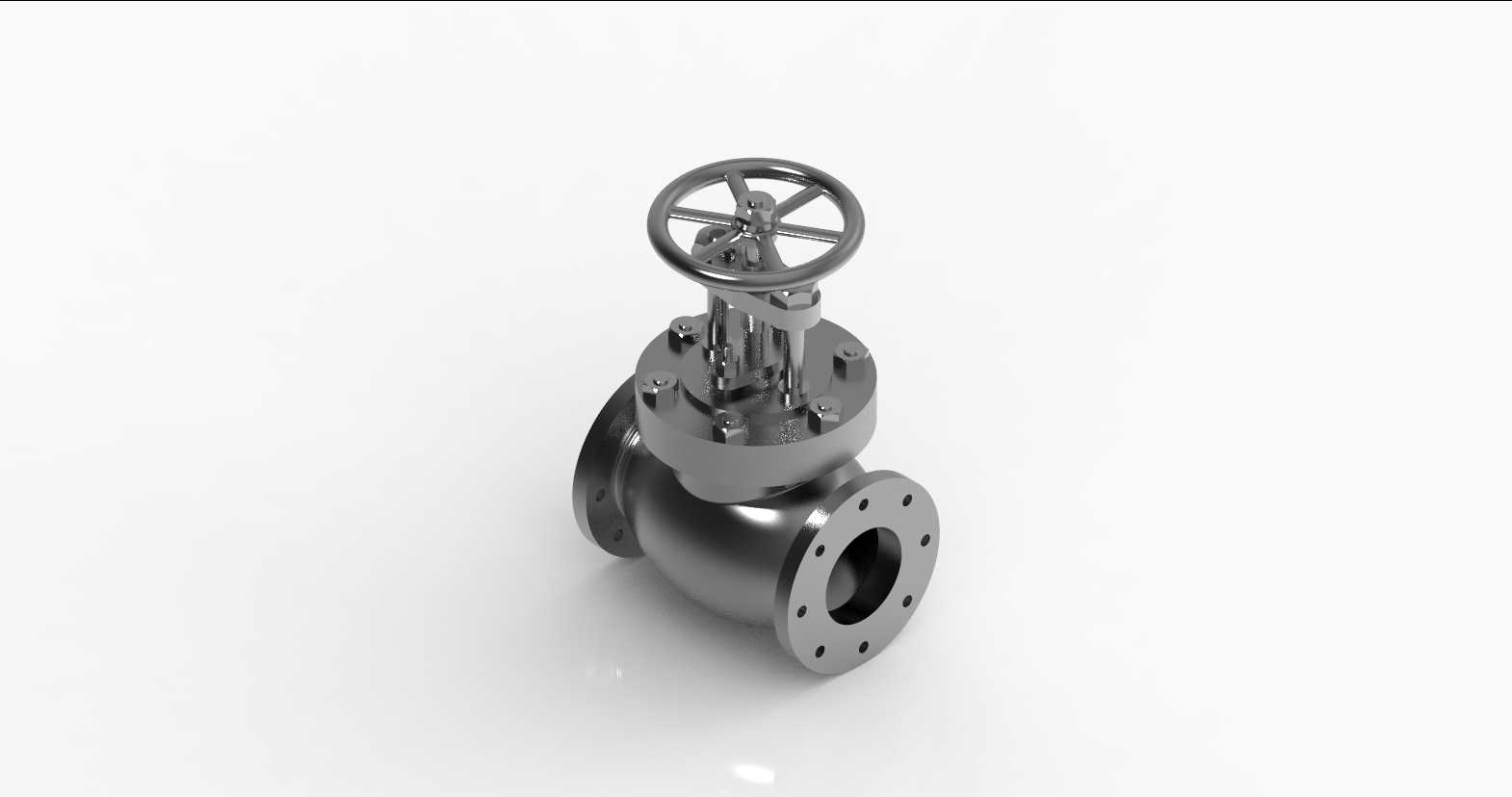

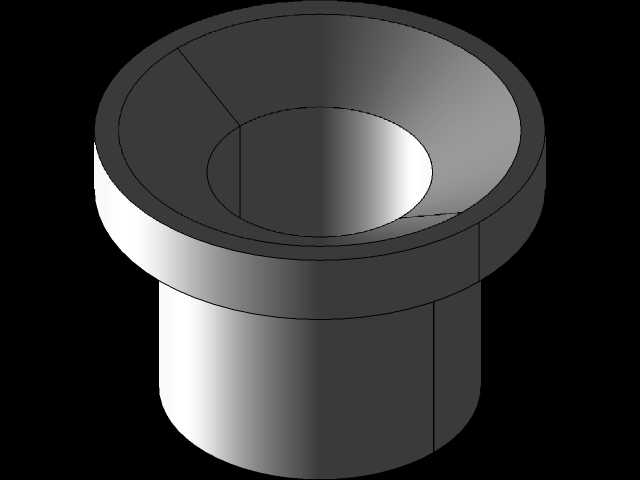

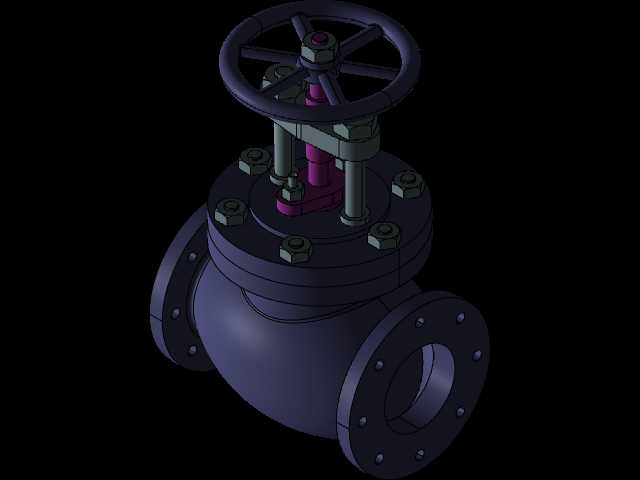

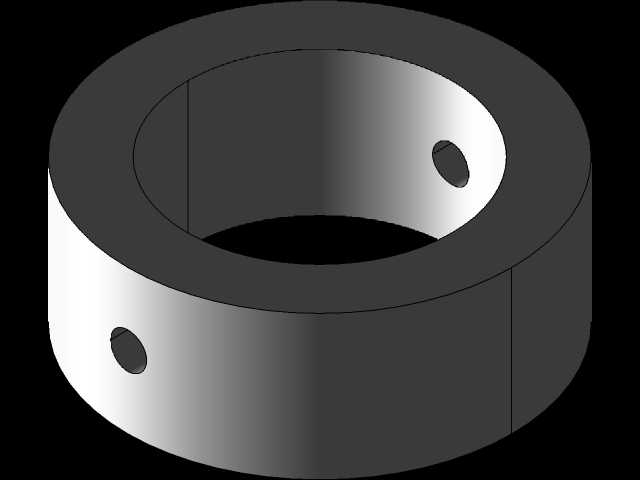

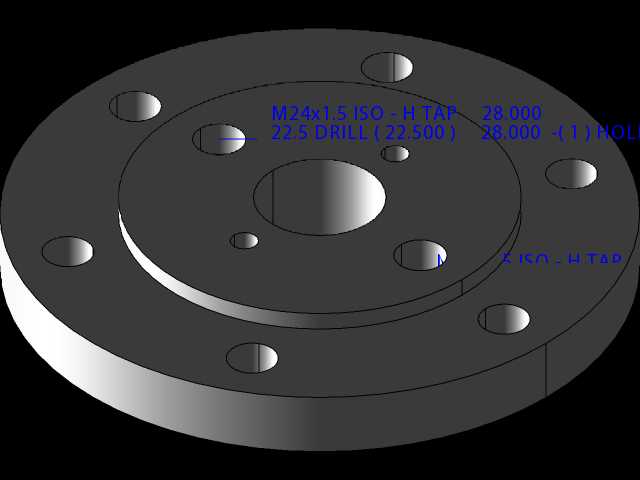

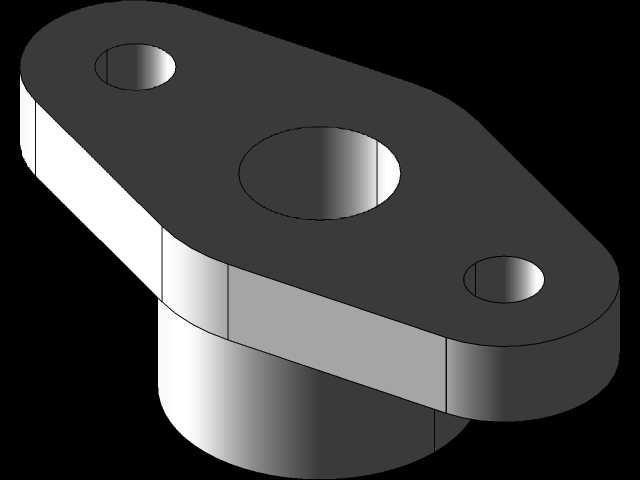

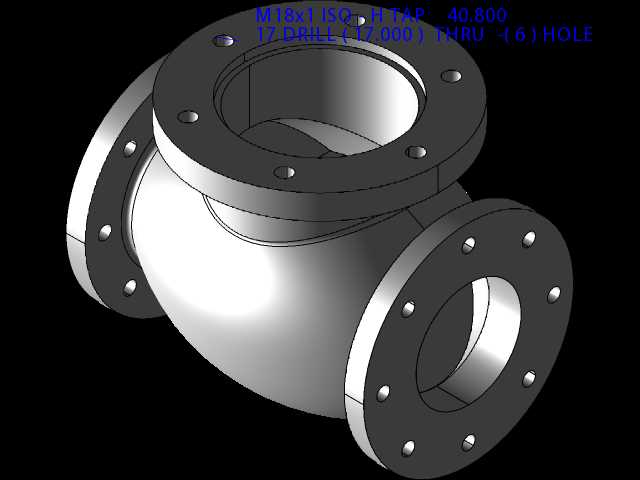

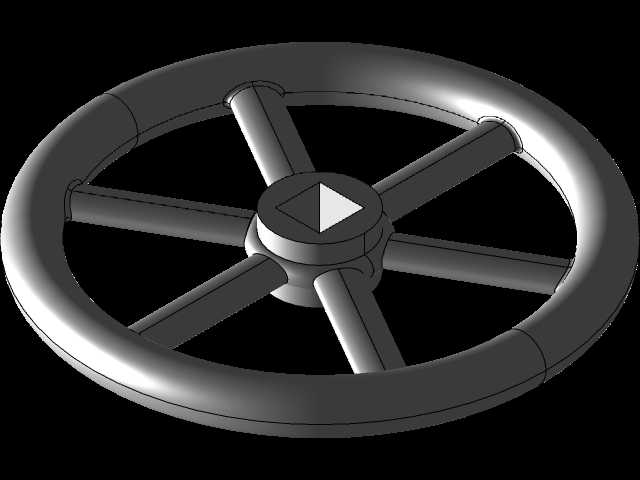

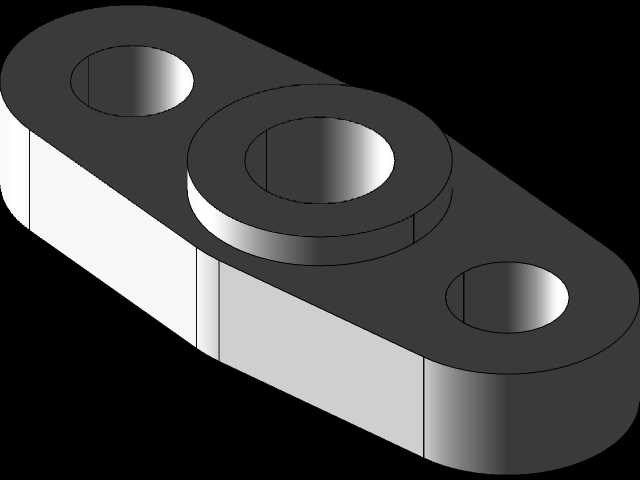

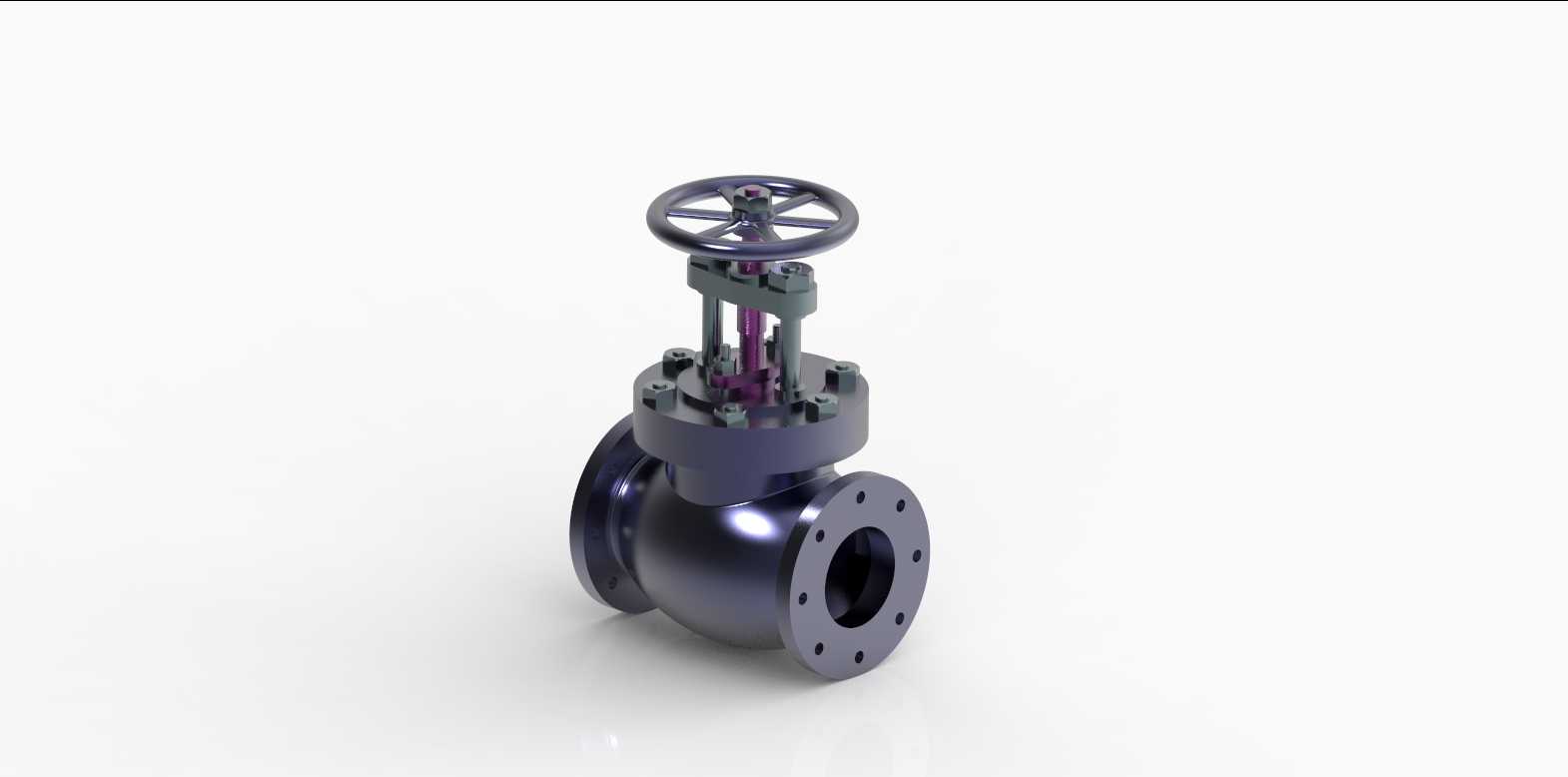

在汽车制造厂区的公用动力管网、工艺流体输送管路以及整车测试台架的流体回路中，这类法兰连接截止阀是控制介质通断、调节管路流量的核心部件，不同于民用低压阀件，汽车生产场景下的阀件需要兼顾密封可靠性、操作便捷性与长期运行的稳定性，避免因阀件内漏、外漏影响生产节拍或是造成测试数据偏差。这款截止阀采用下进上出的流道结构，阀体为流线型铸造成型，流道过渡处做了圆弧平滑处理，能够有效降低介质流经阀腔时的局部阻力损失，减少流体紊流带来的振动与噪音，适配水、低压蒸汽、中性油品等多种汽车生产场景常见的输送介质。从结构设计逻辑来看，手轮通过阀杆带动阀瓣做垂直升降运动，实现阀瓣与阀座密封面的贴合与分离，密封面采用堆焊硬质合金的设计思路，能够耐受介质长期冲刷带来的磨损，延长阀件的检修周期；阀杆部位设置了多层填料密封结构，搭配压盖的可调压紧设计，可在长期运行出现微量渗漏时，通过紧固压盖螺栓重新实现密封，无需整体拆解阀件，大幅降低现场运维的工作量。安装边界上，两端法兰采用标准凸面法兰结构，法兰螺栓孔的分布圆直径、孔径、密封面尺寸均匹配对应压力等级的管路法兰标准，安装时无需额外加工转接件，可直接与同规格管路法兰对接；手轮的操作高度预留了足够的操作空间，安装时无需在阀件上方预留过大的检修操作距离，手轮直径经过力矩匹配设计，额定压力下开关操作无需借助加力杆，单人即可完成阀门启闭操作。从结构组成来看，整套阀件包含阀体、阀盖、阀瓣、阀杆、手轮、密封填料、紧固件等多个独立零件，各零件的配合公差经过合理匹配，既保证装配时的同轴度要求，避免阀瓣升降过程中出现卡滞，也兼顾了零件加工的工艺性，不会出现过于复杂的异形结构导致加工成本过高。在实际选型应用中，这类阀件通常安装在管路的分支节点、设备进出口位置，用于切断或接通管路介质，相比闸阀，它的密封面磨损后维修更方便，调节性能更优，适合在需要频繁调节流量、对密封可靠性要求较高的汽车生产流体回路中使用，设计时也充分考虑了阀件的自重分布，法兰对接后不会因阀件自重造成管路附加应力，适配水平安装的管路场景，安装时只需保证阀杆垂直向上即可满足运行要求。
