二阀组E2A型仪表歧管结构设计

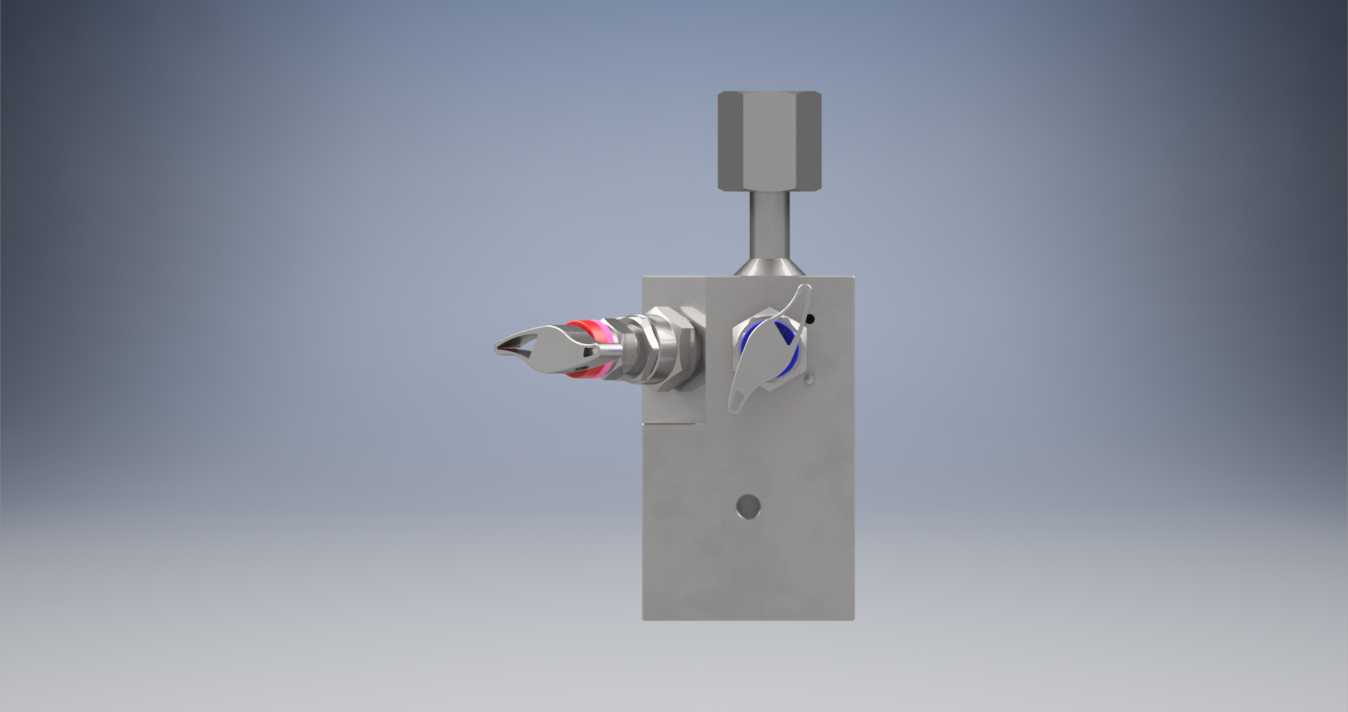

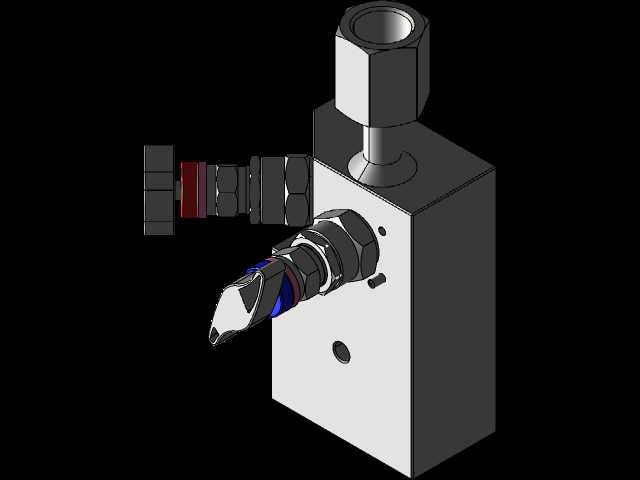

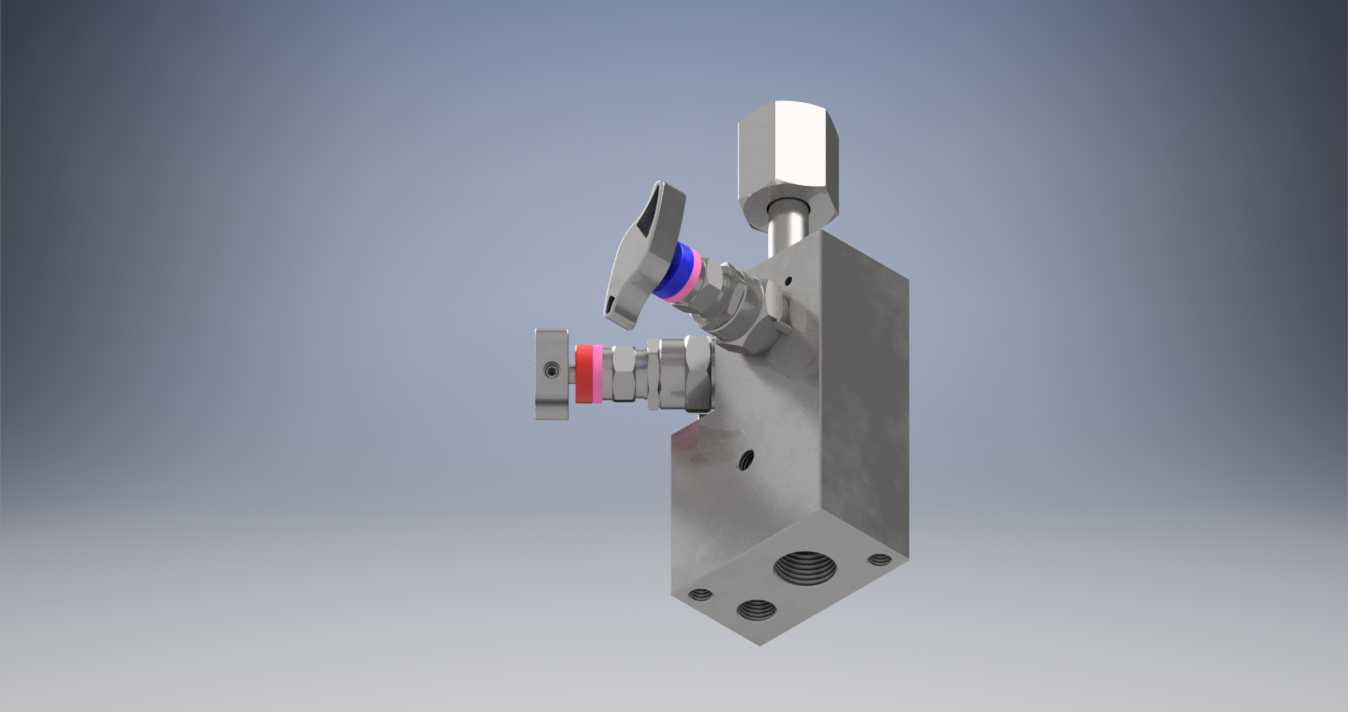

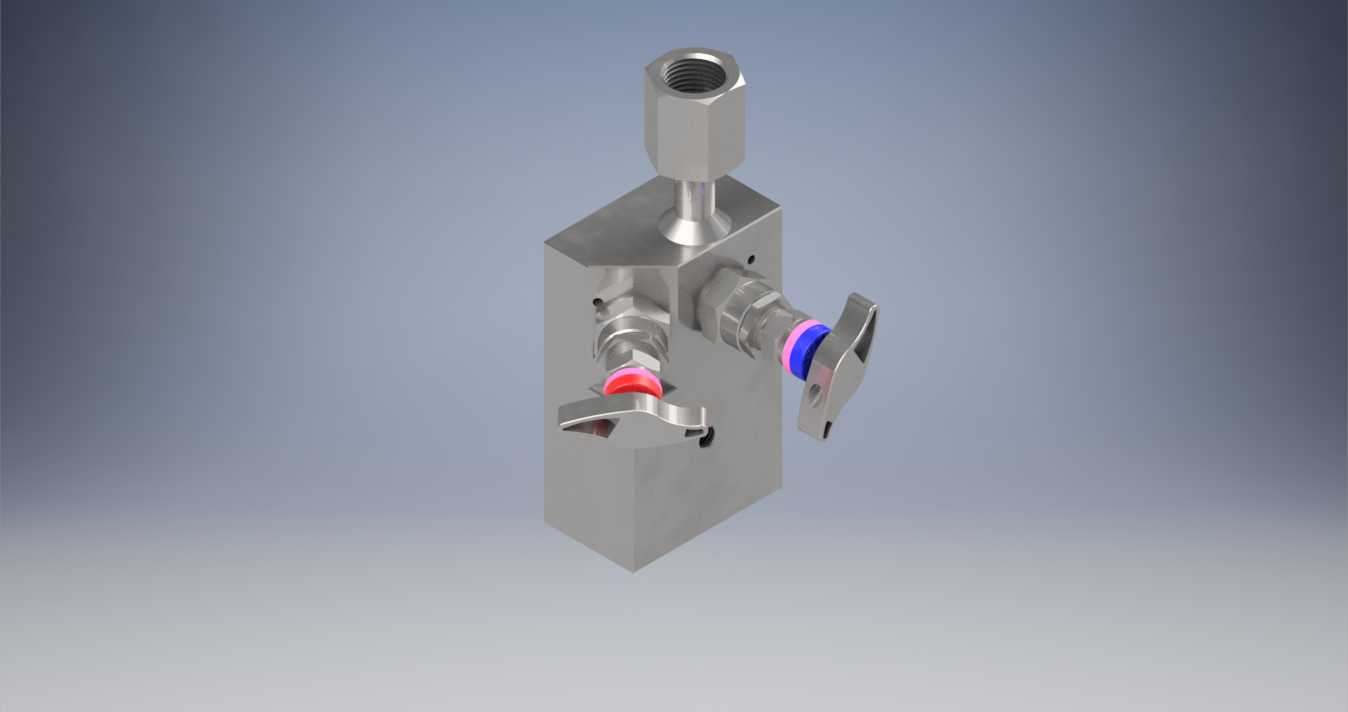

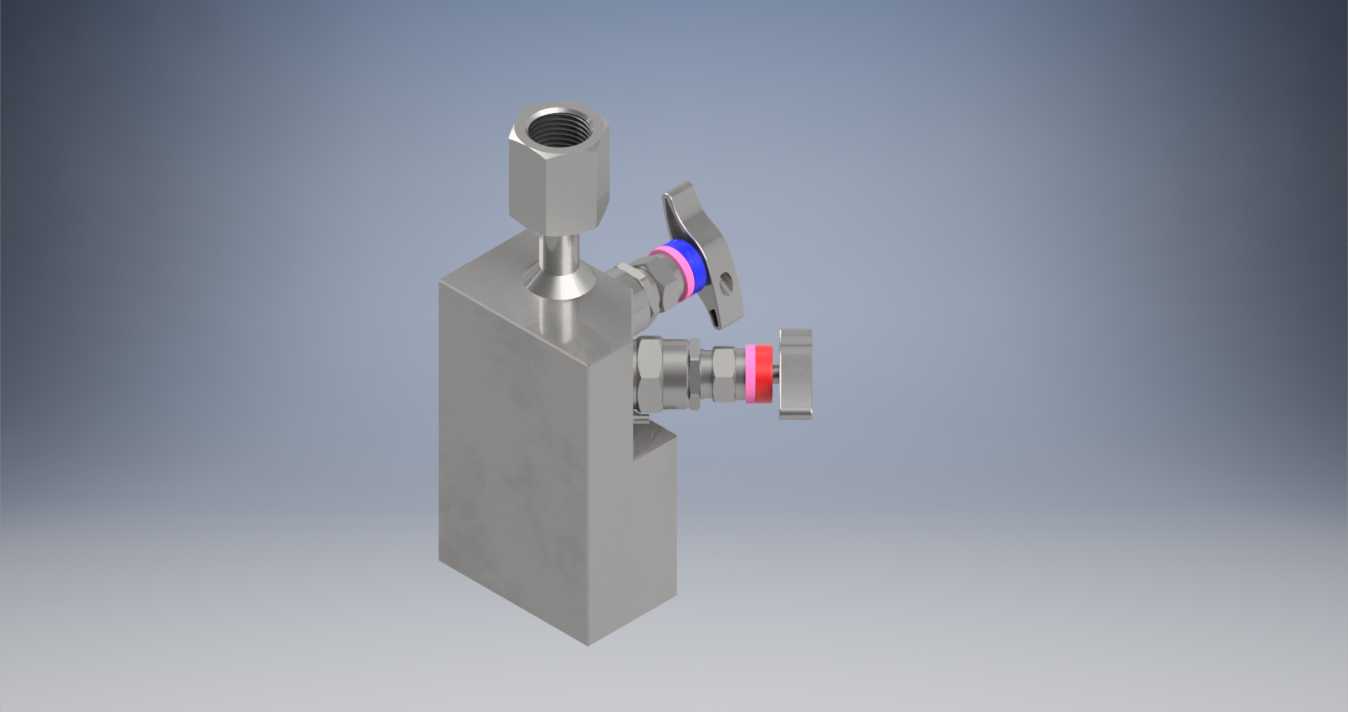

这款二阀组结构的设计初衷，是解决工业现场压力变送器安装时的管路集成需求，尤其适配变送器需外置防护外壳的工况，比如化工厂区露天敷设的压力检测点位、油气传输场站的露天仪表安装位，这类场景下变送器长期暴露在风沙、雨淋、腐蚀性气体环境中，需要将变送器整体置入防护外壳内，配套的阀组则承担起管路截断、排气、校准的核心功能，避免零散接头带来的泄漏点过多、安装空间冗余的问题。从结构设计逻辑来看，整体采用一体化锻造的方体基座，相比拼接式阀组减少了两道密封连接面，从根源上降低了介质外漏的概率，基座上集成了两个独立的阀芯控制通道，分别负责工艺介质的通断控制，以及排气、校准作业的气路导通。接口参数上，入口采用1/2"NPT内螺纹的仪表专用接口，可直接对接工艺引压管路，无需额外转换接头；变送器连接端采用1/2"规格的旋转螺母结构，安装时可灵活调整变送器的朝向，不用旋转整段引压管就能完成变送器的对位安装，大幅降低现场安装的操作难度，也避免了管路扭转带来的密封应力损伤；排气口配置1/4"NPT内螺纹接口，可按需对接排气收集管路，避免有毒有害、易燃易爆介质直接排放在作业环境中，满足危化工况的安全规范要求。两个操作手柄采用带防滑纹路的金属拨杆结构，手柄根部配有彩色标识圈，可直观区分两个阀门的功能位，现场运维人员无需凑近查看阀体标识就能快速识别阀门状态，减少误操作概率；阀芯采用锥面密封结构，密封面经过精磨处理，在高压工况下也能保证零泄漏，适配常规液压、气动、流体输送的压力等级要求。安装边界上，整体方体基座的安装面预留了标准的仪表安装孔位，可直接固定在仪表支架或者防护外壳的预留安装位上，整体外伸的接口长度经过优化，在外壳内安装时不会和壳体内壁产生干涉，配套的接头伸出长度刚好适配变送器的安装间距，不需要额外加长或者截短引压管。在实际工况应用中，这类二阀组可以在不拆卸变送器的前提下，完成变送器的零点校准、排气排污、管路截断操作，日常运维时只需关闭工艺端阀门，打开排气阀就能完成变送器的泄压校准，不用关停整条工艺管线，大幅降低运维的时间成本，也减少了反复拆装变送器带来的密封件损耗。建模过程中对每个密封面的配合公差、螺纹的啮合长度、手柄的转动行程都做了精准还原，阀芯的转动角度和通流截面的对应关系也完全匹配实物的调节特性，可直接用于仪表配套的管路装配仿真、安装干涉检查，也能作为阀组类产品结构优化的参考基准，帮助设计人员快速完成同类产品的改型设计，减少重复建模的工作量。
