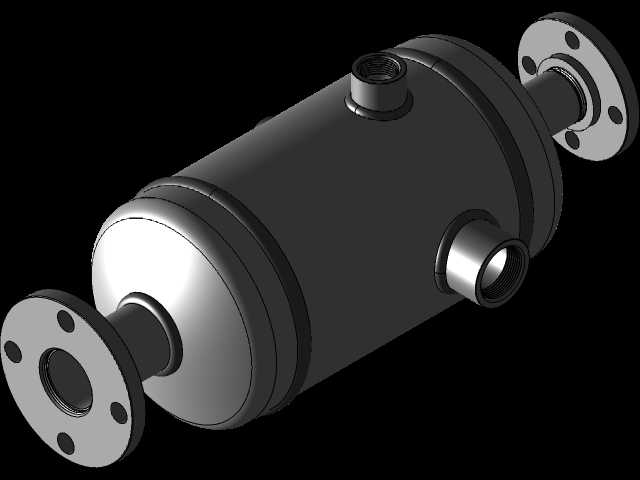

工业卧式承压罐体带多接口法兰结构

该卧式承压罐体结构，常见于精细化工、食品流体加工、中小型水处理工段的介质缓冲、气液分离或多股流体汇流分配场景，区别于立式储罐的占地特性，卧式布置更适配车间层高受限、需要低位安装对接管线的工况，能有效降低管路爬升带来的流阻损耗与安装成本。从结构设计逻辑来看，整体采用等径直筒段搭配两端标准凸形封头的承压结构，筒身壁厚取值匹配常规中低压工况的强度要求，所有外接接口均做了加厚补强处理，避免接口焊接区域出现应力集中导致的承压失效风险。两端的主通径接口采用150磅级平面法兰连接，可直接对接同压力等级的工艺主管道，安装时无需额外加工转换接头，法兰密封面的平面度公差控制在常规管路密封要求范围内，适配非金属平垫片的密封场景，能满足多数无强腐蚀、非高温工况的密封需求。筒身分布的多组不同通径接口，分别对应不同工艺功能：顶部小通径接口可用于安装排气阀、压力表或者安全阀，作为罐体超压泄放、运行状态监测的安装位；侧部与底部的不同通径螺纹接口，可分别对接介质进料、排污、取样或者辅助药剂加注管路，其中底部接口的位置特意贴近筒身下沿，能保证停机排污时罐内残留介质可以完全排空，减少积液残留带来的内部腐蚀或者介质交叉污染问题。设计阶段充分考虑了安装边界的适配性，整体外形的径向尺寸、轴向长度均参考常规同容积承压罐的安装预留空间设计，两端法兰的螺栓孔位对齐基准与筒身轴线保持同轴，现场安装时可直接对接两端管线，无需额外调整罐体角度；筒身的接口方位均按照常规管路排布逻辑设置，侧部接口的伸出长度预留了足够的扳手操作空间，后期维护拆装阀门时不会与筒身或者相邻管线发生干涉。结构建模时所有焊接连接处均做了圆滑过渡处理，既符合实际焊接工艺的焊脚尺寸要求，也能在后续做有限元应力分析时减少网格畸变带来的计算误差，所有接口的螺纹规格、法兰尺寸均严格遵循对应标准参数，可直接导出工程图用于生产下料，也能作为管路系统集成时的占位模型，用于整体管线排布的碰撞检查，提前规避现场安装时的管线干涉问题。
