手动法兰式蝶阀三维结构设计模型

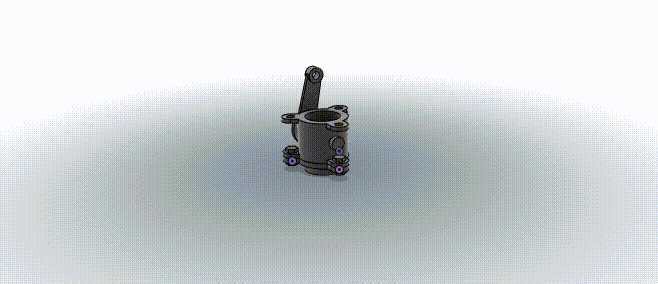

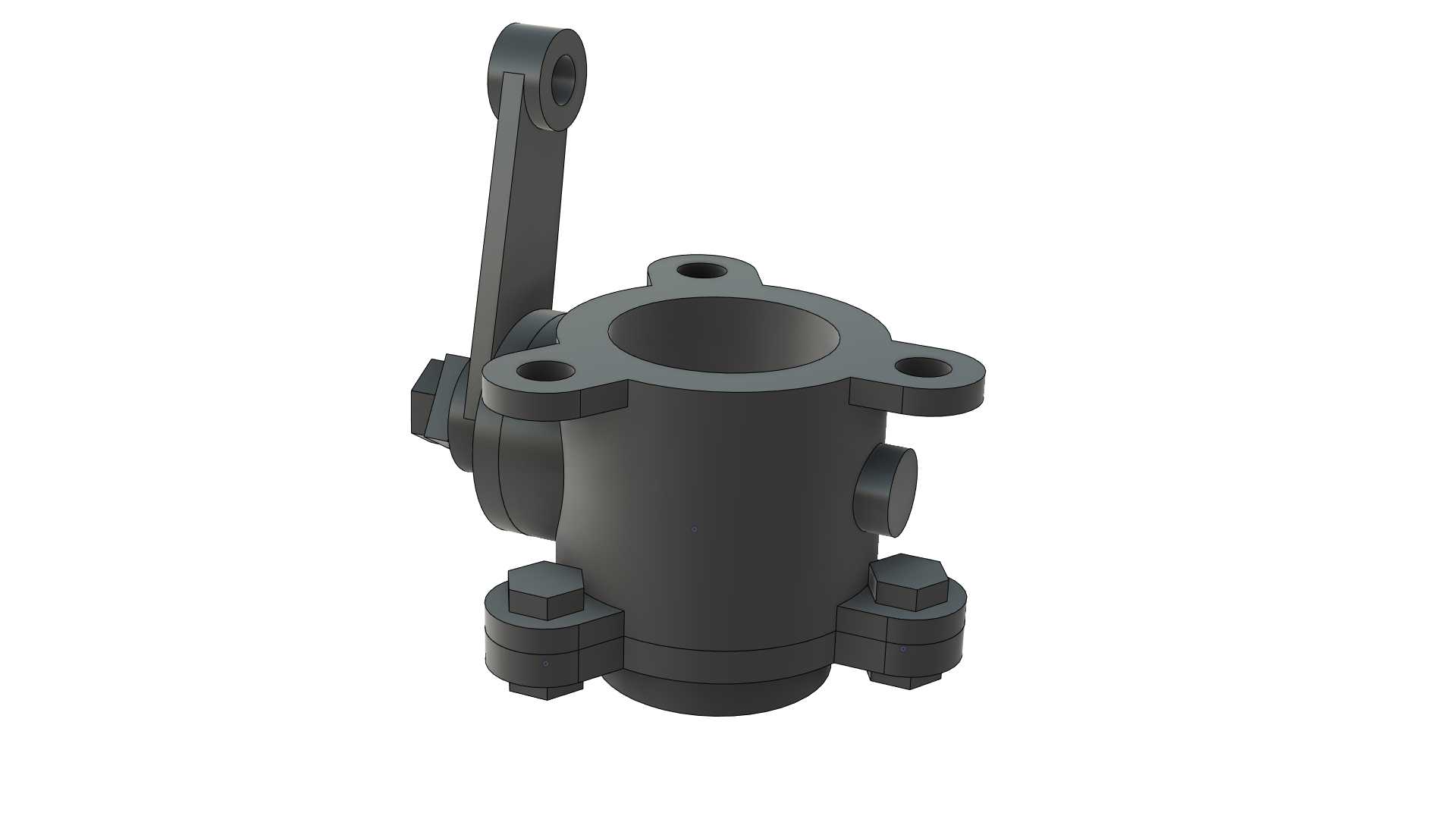

这款蝶阀的结构设计围绕中低压管路的流体通断与调节需求展开，采用法兰连接形式适配常规工业管路的安装标准，阀体上下两端的法兰盘预留均匀分布的螺栓过孔，可直接与同通径的管路法兰对接，安装时无需额外加工转接结构，能有效降低现场施工的装配难度。阀体采用一体式铸造结构设计，中部的圆柱形流道无突兀缩径结构，可减少流体通过时的局部阻力损失，避免介质在阀腔内形成淤积死角，适配水、油品、弱腐蚀性介质等多种常见工业流体的输送工况。

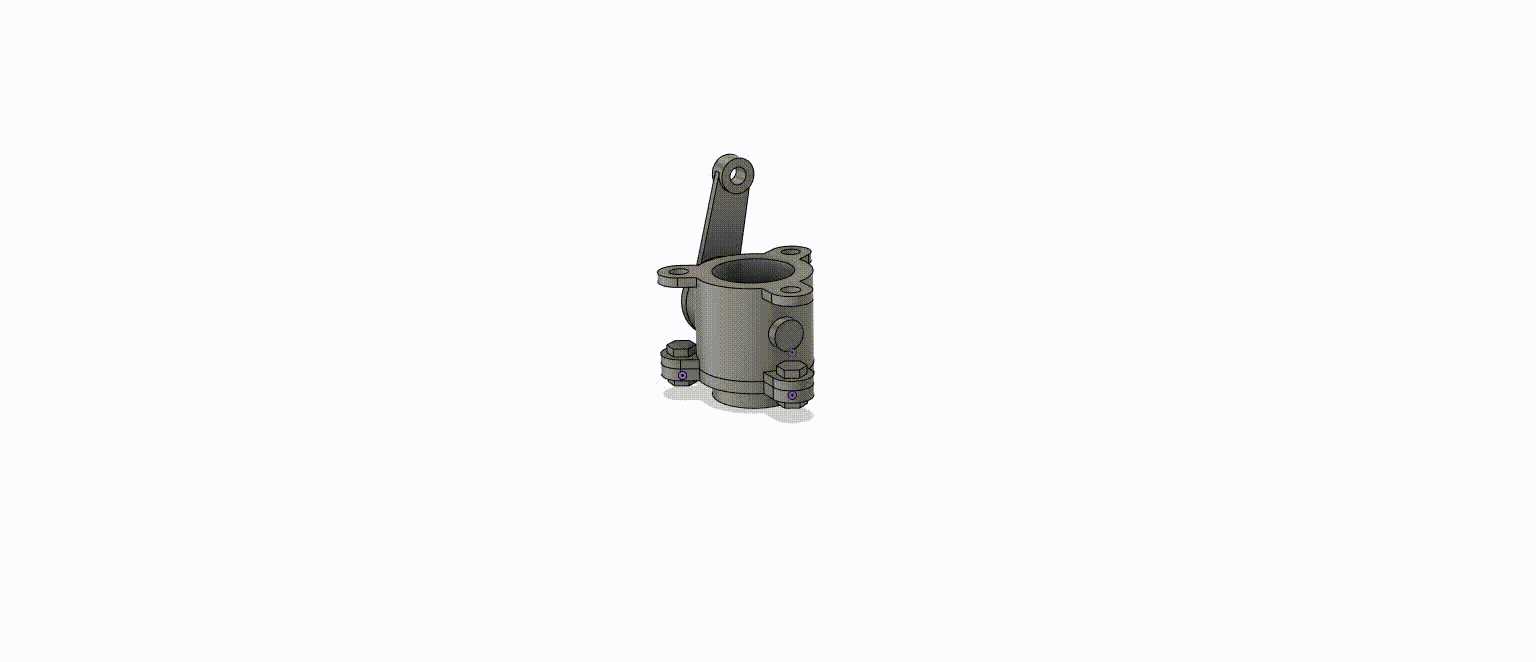

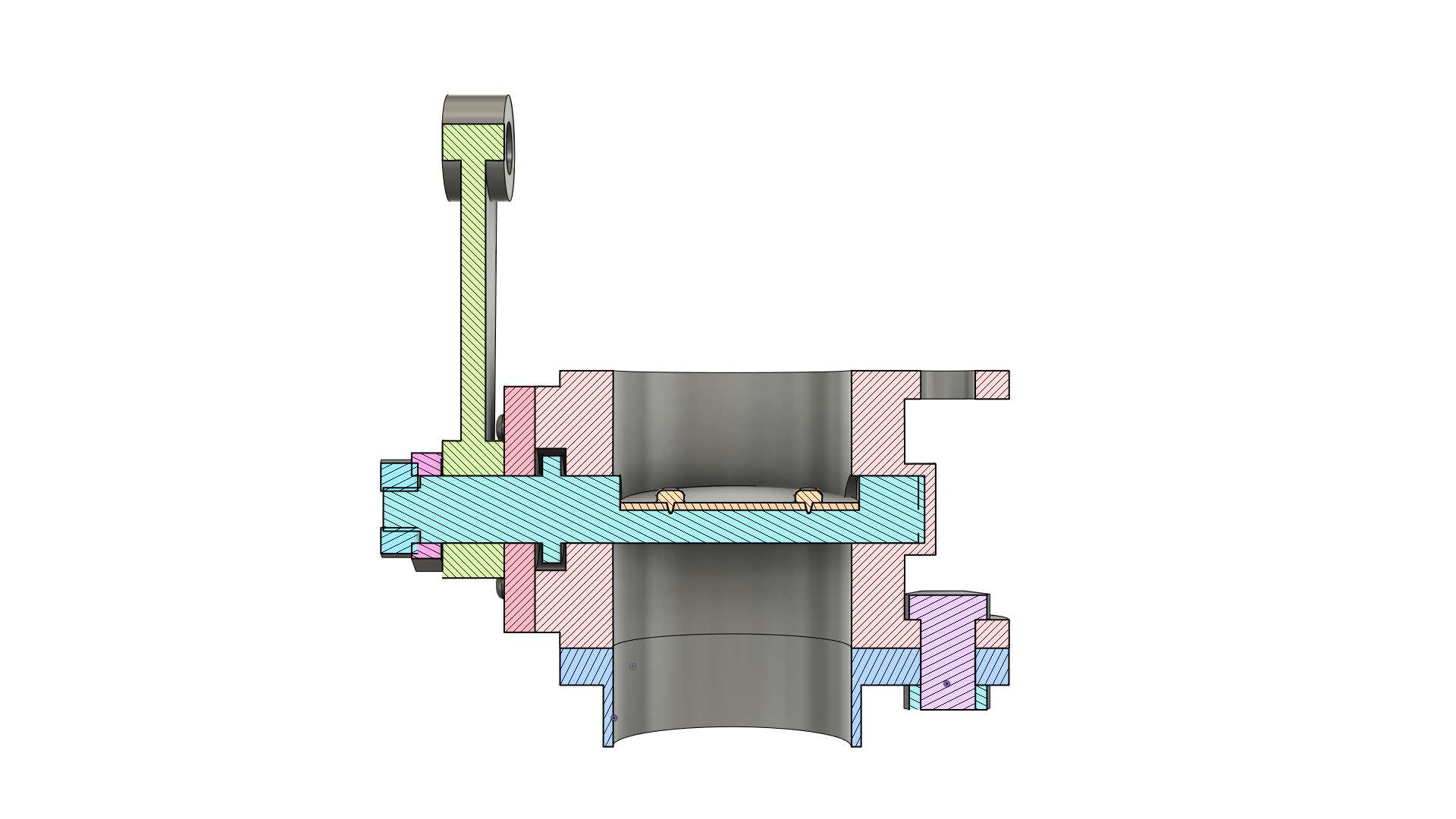

驱动侧采用外置杠杆式手动操作结构，操作手柄与阀杆直接刚性连接，依靠四分之一圈的旋转行程即可实现阀板的全开与全关动作，手柄上预留的锁止孔可在阀位调整完成后插入锁销固定开度，避免管路振动或误触碰导致阀位偏移。阀杆与阀体的配合部位设置多层密封结构，可防止介质沿阀杆间隙向外泄漏，同时阀杆两端的轴套采用耐磨材质制作，可降低长期开关操作带来的磨损量，延长阀门的维护周期。

阀板采用对称流线型结构，在全开状态下阀板与流道方向平行，对流体的扰流影响极小，在调节工况下可通过改变阀板的旋转角度精准控制管路的通流面积，实现流量的线性调节。阀体两侧的螺栓紧固结构用于压紧阀座密封件，当密封件出现磨损导致密封性能下降时，可通过调整螺栓压紧量补偿密封间隙，无需整体拆解阀门即可完成现场维护。从安装边界来看，该蝶阀的整体轴向尺寸远小于同通径的截止阀、闸阀，在管路排布空间受限的场景下具备明显的安装优势，操作手柄的旋转半径经过优化设计，可避免操作时与周边管路、支架发生干涉，适配给排水管网、暖通循环系统、小型化工工艺管路、设备冷却循环回路等多种场景的使用需求。建模过程中对所有配合面的公差带进行了预留，阀杆与轴套的配合间隙、法兰密封面的平面度、阀板与阀座的过盈量均按照实际加工装配要求设置，可直接用于后续的工程出图、装配模拟以及工况仿真分析。
