环形柔性线缆夹持固定组件结构设计

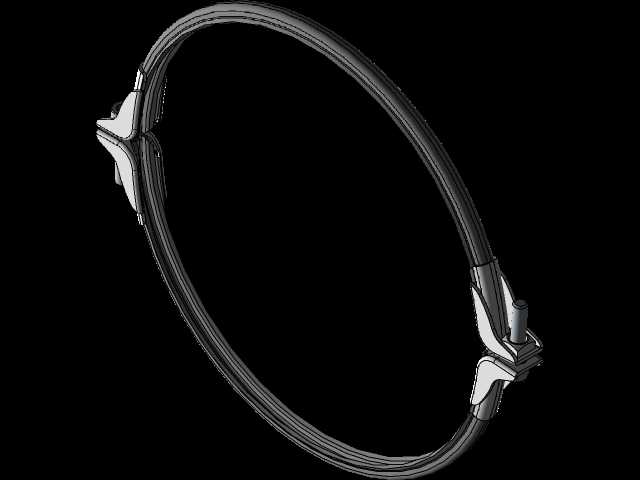

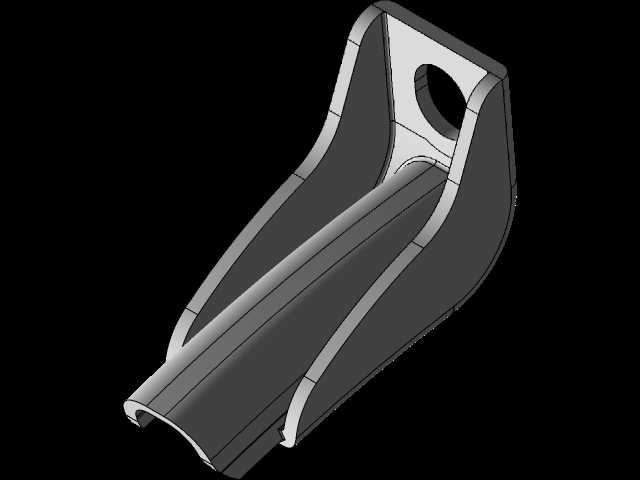

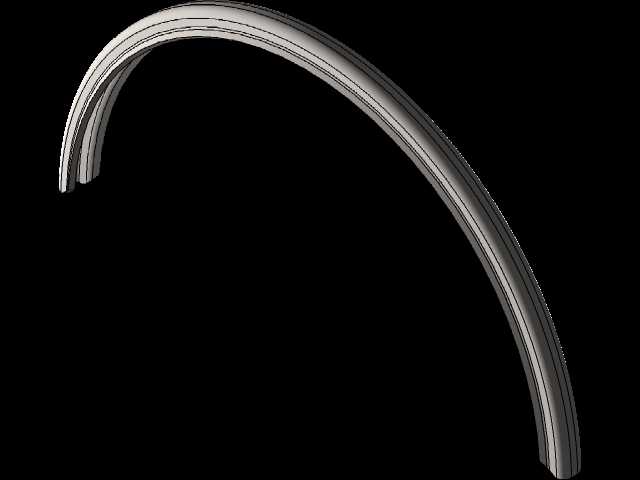

该环形夹持固定组件主要面向设备内部柔性线缆、线束的排布固定场景，常见于工业控制柜内部走线、小型机电设备线束整理、车载电气线路布设等工况，用来替代传统扎带实现线束的可拆式固定，避免线束长期受震动出现移位、磨损外皮的问题。从结构设计来看，整体采用闭环环形主体搭配双侧快拆卡扣的布局，环形主体内侧设置多道平行的防滑凸棱，当线束穿入环内后，凸棱可以贴合线束外被的绝缘层表面，增大接触摩擦力，即便设备运行过程中存在持续震动、线束受拉扯力的情况，也不会出现线束滑脱、位置偏移的问题。双侧的卡扣结构采用弹性悬臂设计，卡扣的卡合面设置导向斜角，装配时不需要额外工具，只需要对准安装基座的卡槽按压即可完成锁定，拆卸时只需要按压卡扣两侧的解锁凸耳就能快速松开，方便后期设备维护时调整线束走向、增减线束数量。设计过程中重点考量了环形主体的形变余量，环形段采用耐弯折的工程塑料材质，壁厚控制在合理区间，既可以保证穿入不同线径的线束时具备足够的扩张量，适配一定直径范围内的多股线束捆扎需求，又不会因为形变量过大导致结构强度不足、长期使用出现断裂失效的问题。安装边界方面，卡扣基座的定位凸台尺寸适配常规设备钣金件上的标准安装孔位，不需要额外定制开孔，安装后组件整体突出安装面的高度较低，不会占用过多设备内部的排布空间，适合在空间紧凑的电控仓、设备内腔中使用。环形主体的弯曲弧度做了圆角过渡处理，没有尖锐的棱角，不会在装配和使用过程中割伤线缆绝缘层，也能避免安装人员操作时被划伤。卡扣的卡合深度经过反复校核，保证在常规震动工况下不会出现松脱，同时解锁力控制在合理范围，不需要借助工具就能徒手完成拆卸操作，兼顾了固定可靠性和维护便捷性。和传统的尼龙扎带相比，该组件可以重复拆装使用，不会出现拆卸即损坏的问题，也不会因为扎带束紧力过大损伤线束内部的线芯，适合需要频繁调整线路布局的设备研发、样机调试阶段使用，也能满足量产设备长期使用的可靠性要求。
