壁挂式钣金电气控制箱体结构设计

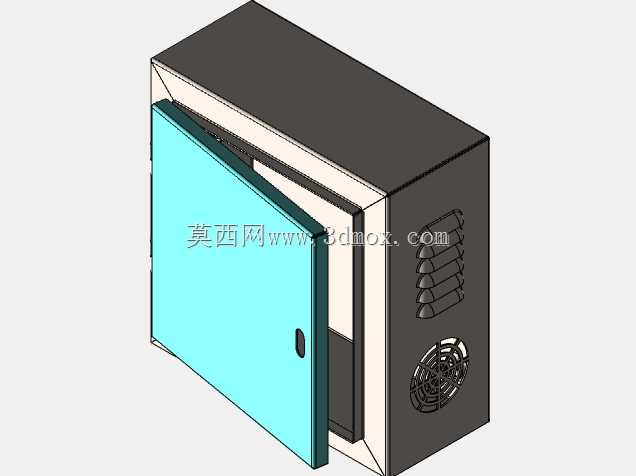

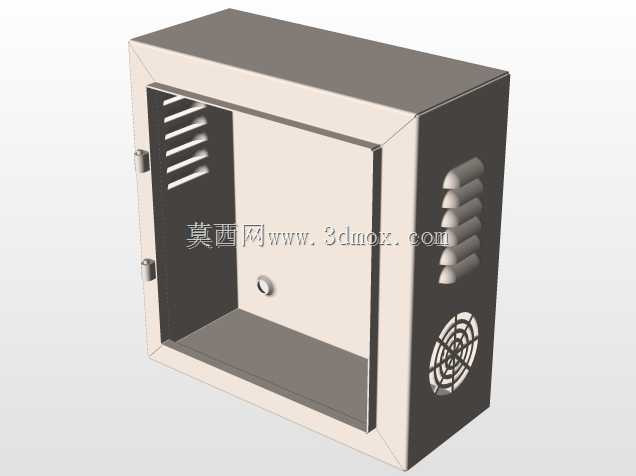

这款钣金材质的电气外壳，主要面向工业现场低压电气元件的集成安装场景，常见于车间生产线旁、设备侧端、楼宇配电间等位置，用来承载断路器、接触器、端子排、小型PLC等电气元器件，为内部电气部件提供物理防护与规整的安装空间，避免现场粉尘、水渍、意外磕碰对电气元件造成损伤，同时规整走线，降低现场电气故障的排查难度。从结构设计来看，整体采用壁挂式安装的长方体构型，背部预留壁挂安装的固定点位，安装时可直接通过膨胀螺栓固定在墙面或设备立式支架上，不需要额外落地支撑，能有效节省车间内的宝贵安装空间，适配多数工业现场紧凑的布设需求。箱体门板采用单开门侧开结构，门板与箱体主体通过侧边暗藏的铰链连接，开合角度可满足日常元件检修、接线操作的需求，门板上设置内嵌式抠手，不需要额外加装外凸式门把手，避免现场人员走动时发生勾挂，同时门板内侧预留密封胶条的安装槽位，闭合后可实现基础的防尘防水防护等级，适配多数普通工业车间的环境要求。箱体侧部做了针对性的散热结构设计，上部排布多组冲压成型的通风百叶，下部加装轴流风扇安装位，可根据内部元件的发热功率选配对应尺寸的散热风扇，形成下进风上出风的散热风道，及时带走内部电气元件工作产生的热量，避免箱内积热导致元件寿命缩短、工作异常。箱体内部预留了标准化的安装导轨固定点位，可直接卡装标准DIN导轨，不需要额外打孔加工，电气元件可直接卡在导轨上完成固定，同时箱体内壁预留接地螺柱，方便完成箱体与内部元件的等电位连接，满足电气安全规范要求。设计时采用等壁厚钣金折弯成型工艺，所有折弯处均做了圆角过渡处理，避免锐边划伤安装与检修人员，板材拼接处采用点焊加密封胶的处理方式，既保证箱体整体结构强度，又能避免拼接缝隙进入粉尘。从安装边界来看，箱体整体外廓尺寸适配常规壁挂安装的操作高度，开门后的操作空间不需要预留过大的前方通道，单名检修人员即可完成日常的接线、元件更换操作，箱体进出线孔预留在箱体下部，可搭配格兰头完成线缆的固定与密封，避免线缆拉扯导致接线端子松脱，同时防止外部杂物从进线孔进入箱体内部。
