带外螺纹中空传动导向铜套结构

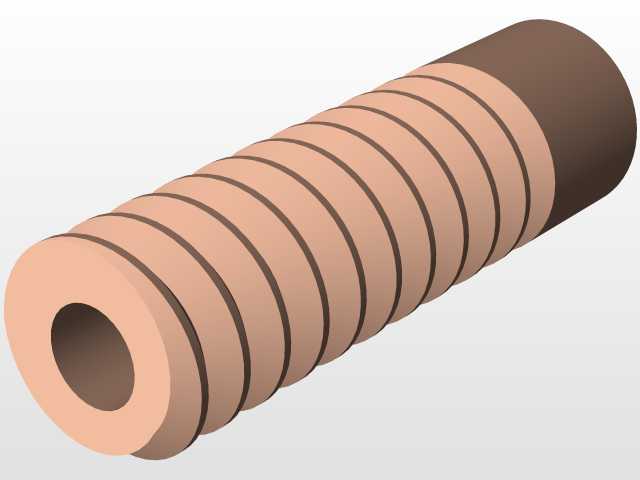

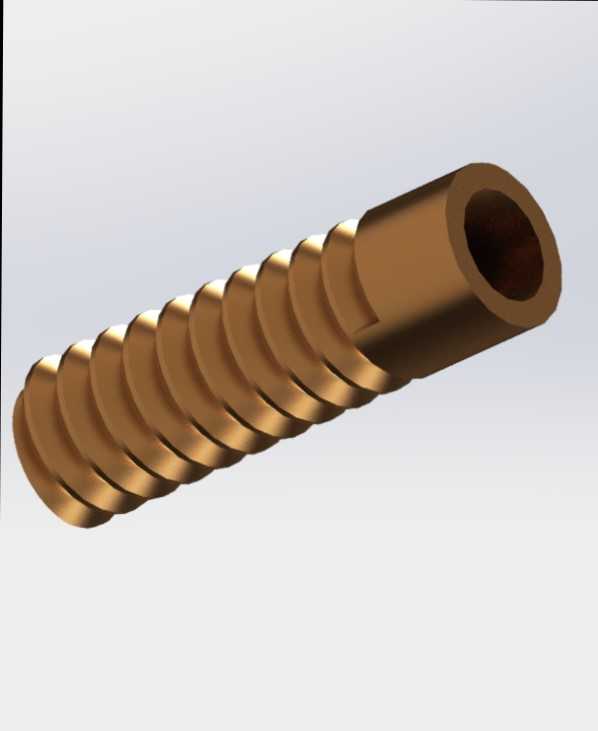

这类带外螺旋结构的中空铜质衬套，常应用在轻载直线往复传动机构中，比如小型包装设备的料杆导向、纺织机械的排线导杆配套、小型流体控制阀的阀芯导向位，也可在部分低压流体输送的小型管路系统中作为带调节功能的连接衬套使用。从结构设计来看，整体采用锡青铜材质加工，中空通孔为流体或穿装杆件预留通道，外圆加工的连续梯形螺纹，一方面可以和配套的螺母座配合实现旋转转直线的传动动作，另一方面螺纹牙型的间隙也可存储润滑脂，降低往复运动过程中的摩擦损耗，相比光滑外圆的衬套，带螺纹的结构在需要微调轴向位置的安装场景下，不需要额外加工定位槽，直接通过螺纹旋合长度就能调整安装位置，适配不同的安装间隙要求。设计时首先要确认内孔的尺寸公差，若作为导向套使用，内孔需和配套导杆采用H7/f8的间隙配合，保证往复运动无卡滞，若作为流体通道使用，内孔粗糙度需控制在Ra1.6以下，减少流体阻力；外螺纹的牙型选用梯形螺纹而非普通三角螺纹，是因为梯形螺纹的牙型强度更高，耐磨性能更好，适合频繁往复传动的工况，螺纹的大径、中径公差需按照中等精度传动螺纹要求加工，保证和配套螺母的配合间隙在0.05-0.1mm之间，既不会因间隙过大产生传动窜动，也不会因间隙过小出现运动卡涩。安装边界方面，这类衬套的安装端为光滑圆柱段，长度通常为螺纹段公称直径的1.2-1.5倍，装配时可直接压入设备的安装基座孔内，光滑段和基座孔采用H7/p6的过盈配合，防止衬套在传动过程中随螺母转动，螺纹段的末端需加工1×45°的倒角，方便装配时旋入配套螺母，同时避免螺纹牙口磕碰损伤。实际使用中，铜材质本身的自润滑特性可以在少油甚至无短期润滑的工况下维持正常运转，不会像钢质衬套那样容易出现和钢质导杆咬合的问题，中空的结构既减轻了零件自身重量，也可根据工况需求穿装加热棒、冷却管或者输送低压流体，实现一物多用，简化设备的整体结构。建模过程中需注意螺纹收尾处的过渡处理，不能出现尖锐棱边，避免应力集中导致螺纹根部断裂，内孔和外螺纹的同轴度需控制在0.02mm以内，保证传动过程中运动顺畅无偏磨，外表面的氧化处理层可提升零件的抗腐蚀能力，适配多粉尘、轻微潮湿的车间工况。
