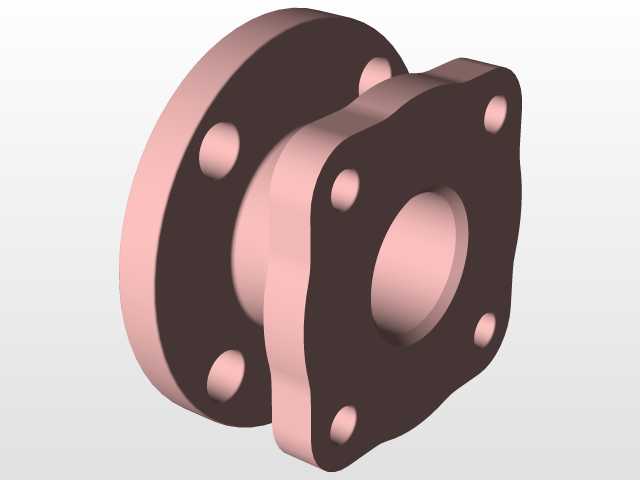

异径转接法兰盘连接结构

这类异径转接法兰多用于不同通径管路的刚性连接场景，在液压泵站、流体输送管线、气动控制回路中都能见到它的身影，核心作用是实现两端不同接口规格的管路同轴对接，同时保证连接位置的密封性能与结构强度。从结构设计来看，一端采用圆形法兰面，沿圆周均匀分布四个螺栓过孔，适配常规圆形法兰的安装标准，对接端的止口做了公差收窄处理，装配时可以直接嵌入配对法兰的凹槽内，无需额外调整同轴度就能保证管路通径对齐，减少流体经过接口时的紊流产生。另一端采用方形安装面，四个角位置预留螺栓孔，适配方形接口的阀块、泵体或者设备壳体接口，方形面的密封槽做了浅槽设计，装配时放置O型圈即可实现端面密封，无需额外加装密封垫片，减少装配时的零件数量。中间的过渡段做了圆弧过渡处理，没有尖锐的棱角，既可以降低铸造或者机加工时的应力集中问题，也能避免流体在变径位置出现流速突变，减少管路振动与冲蚀磨损。安装边界上，圆形端的螺栓孔分布圆直径与方形端的对角螺栓孔距做了差异化设计，装配时不会出现螺栓干涉的问题，两端的安装面平行度公差控制在0.05mm以内，锁紧螺栓后可以保证两端接口完全贴合，不会出现偏斜导致的密封失效。整体壁厚根据通径大小做了等强度设计，承压能力可以满足中低压流体输送的工况要求，过渡段的壁厚比两端法兰面略薄，在保证整体刚性的前提下控制零件重量，减少管路系统的额外负载。建模过程中，螺栓孔的位置都做了安装间隙预留，孔位公差按照通用机械安装标准设定，既可以保证螺栓顺利穿入，也不会因为间隙过大导致连接错位，两端的止口尺寸都参考了常用管路接口的标准尺寸，可以直接和市面上的标准阀件、泵体接口匹配，不需要额外做转接加工。
