BSPP1179-3可调螺母螺柱结构设计

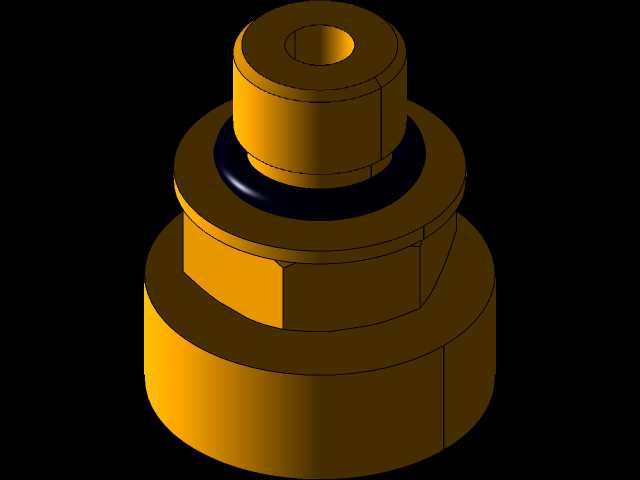

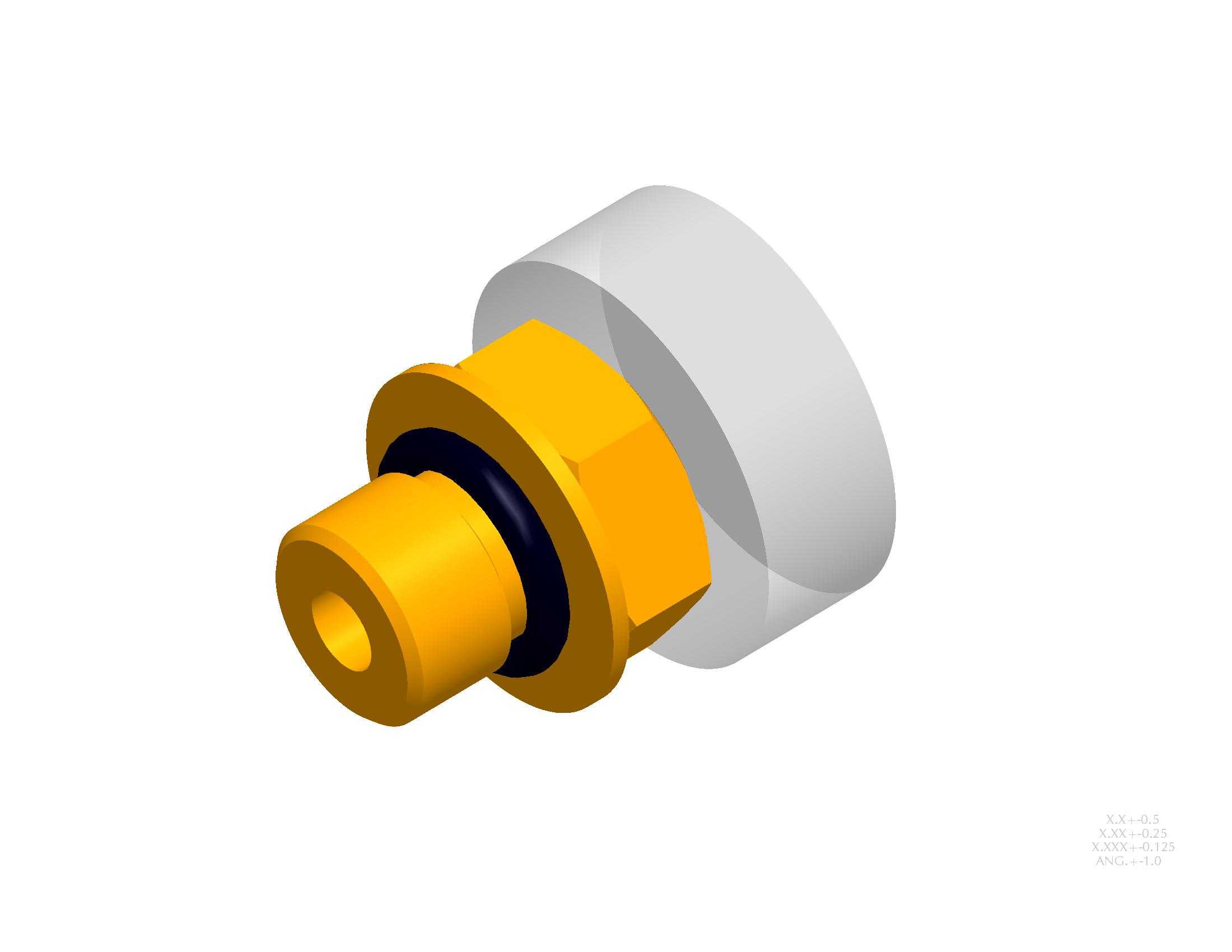

在液压管路、气动系统以及低压流体输送设备的装配场景中，管螺纹连接件的密封可靠性与安装适配性一直是结构设计环节的核心考量点，这款带可调螺母的BSPP螺柱，正是针对这类场景下的安装偏差补偿、密封预紧力可调需求开发的结构件。不同于常规固定螺柱的刚性连接逻辑，该结构将六角调节螺母与螺柱主体做了分体式配合设计，螺柱端部的外螺纹采用BSPP圆柱管螺纹标准，覆盖G1/8到G1-1/2的常用管径规格，能适配绝大多数工业场景下的英制管螺纹连接端口。从实际装配逻辑来看，螺柱插入对接管路的安装孔后，可通过旋转六角调节螺母调整螺柱的轴向伸出长度，补偿管路安装时的轴向尺寸偏差，避免因加工误差导致的螺柱拧入深度不足或过度顶紧的问题；螺母与对接面之间预留的密封件安装槽，可适配O型圈或组合密封垫圈，在螺母预紧时能均匀挤压密封件形成端面密封，相比单纯的螺纹密封，这种结构的抗振动松脱能力更强，在存在持续振动的设备管路布局中，能大幅降低渗漏风险。设计过程中特意将调节螺母的对边尺寸做了标准化适配，可直接用常规开口扳手或套筒进行紧固操作，不需要定制专用工装；螺柱端部的内孔做了通径等径设计，不会因螺柱结构缩减流体过流面积，避免造成管路压损增大的问题。安装边界上，不同规格的螺柱对应的六角螺母厚度、密封槽深度都做了参数化匹配，比如G1/8规格的螺柱调节行程预留3mm，G1-1/2规格的调节行程预留8mm，既满足偏差补偿需求，也不会因行程过长导致结构刚性不足；螺柱尾部的限位凸台能避免螺母调节超程脱出，同时凸台的端面粗糙度控制在Ra1.6以内，能和密封件形成良好的贴合面。这类螺柱结构常被用在模块化液压阀组的外接油口、气动控制柜的气源接口、中小型水处理设备的管路对接位置，相比传统的管接头加固定螺柱的组合，它能减少装配时的零件数量，降低现场安装的选配难度，尤其是在小空间布局的管路装配中，不需要在对接件两侧都预留扳手操作空间，仅需单侧操作调节螺母即可完成预紧和密封，能有效压缩设备的管路布局空间。在建模逻辑上，整个结构采用UDF参数化架构，调整规格时仅需输入对应螺纹公称尺寸，就能自动生成匹配的螺母尺寸、密封槽参数、螺柱长度，不需要重复绘制基础特征，能大幅提升同系列不同规格连接件的设计效率，避免手动改尺寸时出现的特征关联错误。
