聚丙烯材质止回阀结构三维设计

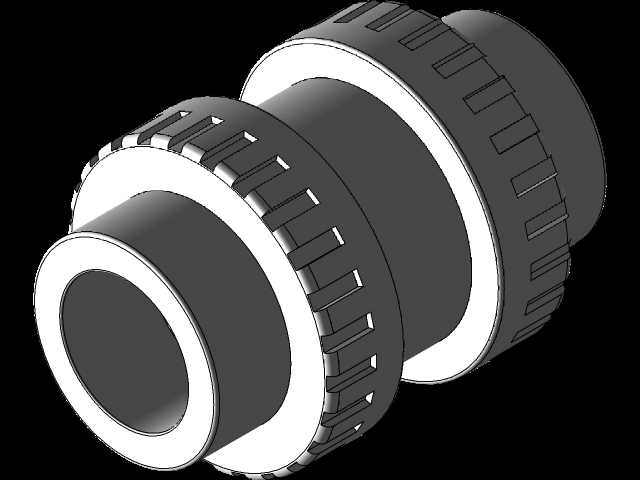

这款聚丙烯材质止回阀的设计，首先要适配民用给排水、化工轻腐蚀流体输送的管路场景，在日常家装水路、小型化工药剂输送管路、水族循环系统里都能见到这类阀件的身影，核心作用是阻断管路内流体反向流动，避免后端介质回流造成前端设备损坏、介质交叉污染的问题。从结构设计思路来看，整体采用对称式双端快接结构，两端带防滑齿纹的锁紧套是设计的核心细节，安装时不需要额外套丝或者焊接，只需要将对应规格的塑料管路插入阀件端口，旋紧外侧带齿纹的锁紧环就能完成密封固定，齿纹的深度和间距经过反复调整，保证徒手旋紧时不会打滑，同时锁紧后能提供足够的轴向压紧力，挤压内部密封圈实现管路静密封。阀体中部的环形凸台一方面是作为安装时的受力限位，管路插入到位后会抵在凸台端面上，避免插入深度不足导致密封失效，另一方面也强化了阀体中部的结构强度，避免管路存在侧向应力时阀体出现开裂。外形尺寸上，这款阀件的整体通径适配常用的小口径塑料管路，两端接口的同轴度公差控制在0.1mm以内，保证流体通过时不会出现偏流，阀体内腔的流道做了圆弧过渡处理，没有直角突变结构，能有效降低流体通过时的阻力损失，减少流道内的介质滞留，对于输送含微小颗粒的流体也不容易出现积料堵塞的问题。设计时还考虑了聚丙烯材料的蠕变特性，锁紧环的壁厚做了梯度设计，靠近密封端的壁厚更大，长期受压下不会出现应力松弛导致密封失效，阀体外部的防滑齿不仅在安装时提供摩擦力，也能在后期维护拆卸时方便施力，不需要额外的专用工具就能完成拆装更换。内部的止回密封结构采用升降式阀芯设计，流体正向流动时压力顶开阀芯，流通截面完全打开，压损控制在极小范围，当流体出现反向流动趋势时，阀芯在背压和弹簧力作用下快速贴合密封面，实现零泄漏截断，密封面采用平面贴合结构，对介质中的微小杂质有一定的容让性，不会因为少量颗粒卡滞就出现密封失效的问题。整个阀件的安装边界不需要预留太大的操作空间，因为是双侧轴向锁紧结构，安装时只需要在阀件两侧预留出能徒手转动锁紧环的空间即可，不需要像法兰阀那样预留螺栓拆装的操作空间，非常适合狭小空间内的管路布设，比如设备内部的集成水路、家装吊顶内的给排水管路这类空间受限的场景。
