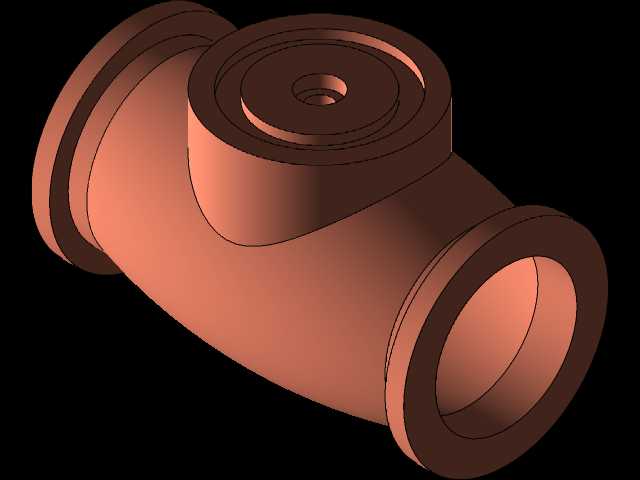

CSWA认证练习用三通式管道阀结构

这款三通结构的管道阀，常出现在民用给排水、小型工业流体输送、暖通循环管路的支路分流场景中，核心作用是在不额外增设管路接头的前提下，实现单路输入双路输出、或是双路输入单路合流的流体路径切换，相比外接多个直通阀加三通接头的组合方案，能减少至少两个管路密封连接点，大幅降低管路跑冒滴漏的概率。从结构设计逻辑来看，建模时优先保证三个连接端的同轴度与端面平行度，三个法兰式连接端面的密封槽深度统一控制在常规密封垫片的压缩量区间内，避免安装后因垫片压缩量不足或过度压缩导致密封失效。阀体主体采用等壁厚渐变过渡设计，在三个通路交汇的腔室位置做了圆弧加厚处理，既可以避免流体在腔室内形成紊流压损，也能平衡介质流动时对阀体内壁的冲击应力，不会出现局部应力集中导致的阀体开裂问题。顶部的阀杆安装位做了多层台阶结构，最上层的凸台用于匹配阀盖的定位止口，中间的环形槽用于安装填料密封组件，最下方的通孔与阀腔连通，用于装配阀芯启闭件，整个安装位的同轴度公差控制在0.05mm以内，保证阀杆转动时无卡滞、无偏磨。安装边界上，三个通路的连接端面尺寸匹配常规低压管路的通用法兰规格，相邻两个连接端的中心距预留了足够的扳手操作空间，安装时不需要额外拆卸周边管路部件就能完成阀件的固定与密封件更换，阀体整体外轮廓没有尖锐棱角，所有转角位置都做了圆角过渡，既符合铸造工艺的脱模要求，也能避免安装维护时划伤操作人员。建模过程中，先绘制三个通路的中心轴线确定交汇点位置，再以交汇点为基准拉伸生成各段管路的基础实体，之后对交汇腔室做布尔合并与圆角处理，最后加工顶部阀杆安装位的各层台阶结构，整个建模流程完全贴合CSWA认证的建模考核要点，所有特征的父子关系清晰，修改任意一个通路的通径参数时，其余关联特征都能自动更新，不会出现特征报错的问题。在实际选型适配时，这款阀件适用于低压常温的清水、压缩空气等非腐蚀性介质管路，工作压力不超过1.0MPa，介质温度范围在0到80摄氏度之间，安装时不需要区分介质流向，可根据管路布局需求任意调整安装角度，只要保证阀杆操作位预留足够的启闭操作空间即可。
