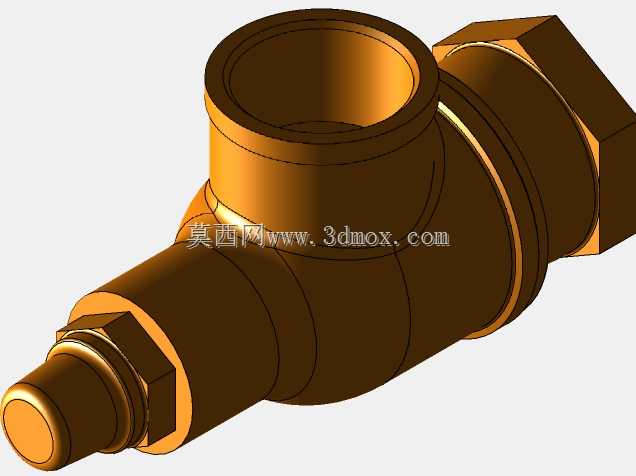

三英寸角式泄压阀三维结构设计

　　这款三英寸角式泄压阀的三维结构，完全围绕工业管路超压泄放的实际工况搭建，在化工流体输送、车间压缩空气管网、中小型蒸汽管路、给排水承压系统中都能适配，核心作用是在管路内部压力超过设定阈值时，自动开启泄放多余介质，避免管路、承压容器因压力骤升出现爆管、密封失效甚至设备损毁的风险。从结构设计逻辑来看，采用角式90度进出流道布局，相比直通式泄压阀更适合管路转角位置的安装，不需要额外加装弯头转接，能有效减少管路接头数量，降低介质泄漏的概率，同时缩短安装段的整体长度，在空间紧凑的设备管排布局中优势明显。阀体主体采用等壁厚渐变结构，在介质流道的转弯位置做了圆弧过渡处理，没有直角突变结构，能大幅降低高压介质流经时的湍流阻力，减少气蚀、

　　冲蚀对阀体内壁的损伤，延长阀体的实际使用寿命。端部连接结构兼顾了螺纹锁紧的便捷性与密封可靠性，侧端外螺纹接口可以直接和同规格内螺纹管路对接，配合六角锁紧段的结构设计，安装时可以用标准扳手直接卡紧施力，不需要额外设计夹持位，现场安装效率更高；顶部的泄放口采用承插式接口结构，可以直接对接泄压引流管路，将泄放的介质引导至安全回收区域，避免高压介质喷溅造成现场安全隐患。调节端的结构设计充分考虑了压力整定的操作需求，外露的调节螺杆配合锁紧螺母结构，整定压力时可以通过旋转螺杆调整内部弹簧的预紧力，整定完成后拧紧锁紧螺母就能避免运行过程中螺杆松动导致压力漂移，调节端的密封结构采用多级填料密封，即使在长期带压运行状态下，

　　也不会出现介质从调节位置外漏的问题。建模过程中严格控制了各部件的安装边界尺寸，阀体的最大外轮廓、各接口的同轴度、运动部件的行程间隙都按照实际加工装配公差预留，活动阀芯的行程距离完全匹配三英寸通径的泄放流量需求，保证超压状态下能在极短时间内达到额定泄放面积，快速将管路压力回落至安全区间；所有配合面的尺寸公差都按照机械密封配合要求设置，静态密封面预留了密封件安装槽位，动态配合面预留了合理的滑动间隙，既不会因为间隙过大出现内漏，也不会因为间隙过小导致阀芯卡涩无法正常开启。从实际选型适配角度，这款角式结构的泄压阀相比同通径的直通式产品，安装占用的横向空间更小，在设备旁侧的竖向管路、转角管段安装时不需要调整原有管路走向，非常适合老旧管路的安全改造项目，也能配套集成在小型承压设备的出厂管路上，作为设备自带的超压保护构件。
