高压液体取样用长杆式减压控制阀结构

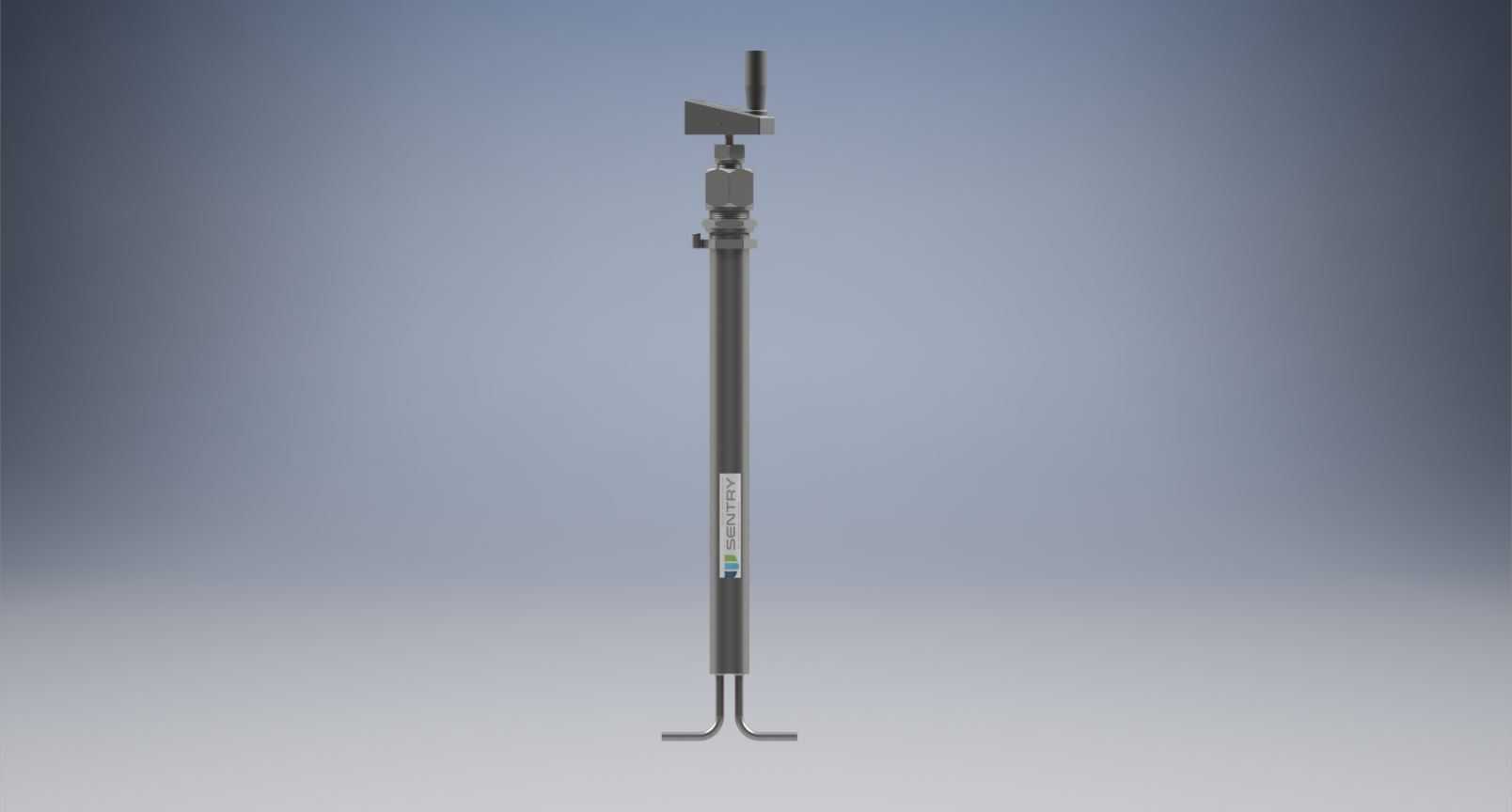

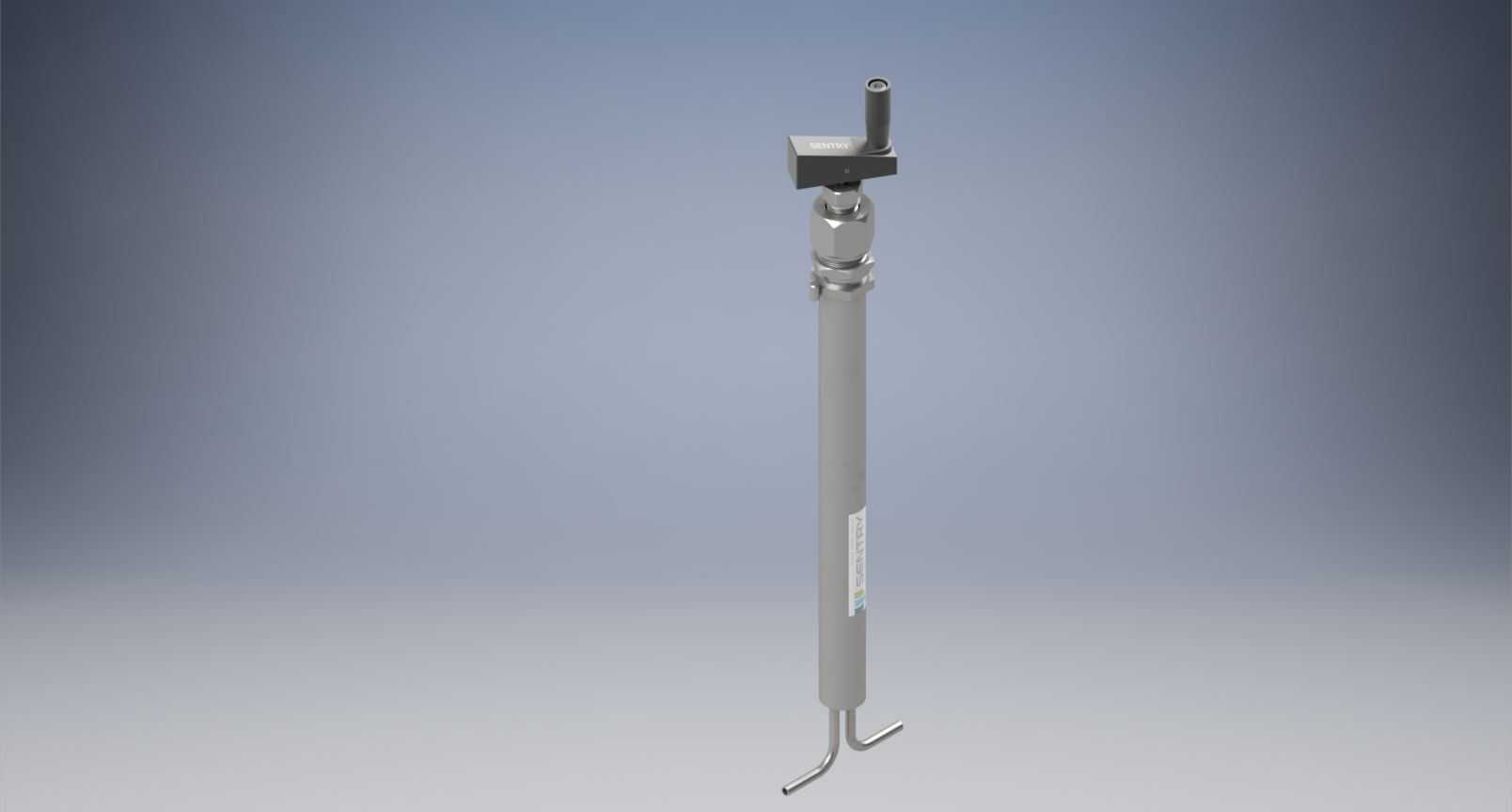

在石油炼化、化工合成、高压流体输送的现场取样环节，操作人员常面临高压管线内介质直接取样的安全风险，常规取样阀无法在取样端同步完成减压与流量调节，容易出现介质喷溅、流速过快导致取样量不准、甚至高压介质冲出伤人的隐患，这款长杆式取样控制阀正是针对这类工况开发的专用阀件。从结构设计来看，整体采用细长杆式布局，底部为双叉式插入端，可直接适配高压管线的取样接口，插入深度可根据管线壁厚、保温层厚度调整，无需额外加装延长接头，减少了接口泄漏点。顶部操作端设置了带锁位的调节手柄，手柄旁集成了开度指示结构，操作人员可直观判断当前阀瓣的开启位置，在完成减压调节后可通过锁止结构固定开度，避免现场误碰导致压力波动。阀杆部分采用分段密封结构，靠近介质端采用硬质合金密封副，耐受高压介质的冲蚀，中部设置多级填料密封，可承受34.5bar以上的工作压差，避免介质沿阀杆外漏。在功能设计上，该阀集成了截止、减压、流量调节三重功能，介质从底部入口进入阀腔后，先通过阀瓣与阀座的节流间隙完成一级减压，将管线内高于500psig的高压介质降至取样所需的低压区间，再通过阀腔内部的导流槽稳流，最终从侧部取样口流出，整个过程无需额外串联减压阀或节流孔板，大幅简化了取样回路的管路布局。安装边界方面，整体杆身直径控制在较小范围，可适配多数现场已有的取样安装孔位，顶部操作端的横向尺寸预留了足够的扳手操作空间，即使在管线密集的管廊区域，也无需拆除周边管线即可完成安装与操作。针对不同介质的特性，阀体内腔可根据需求适配不同的密封材质，无论是腐蚀性化工介质还是高温油品，都能通过更换密封件满足使用要求，阀体外表面做了防腐处理，可适应户外露天安装的环境，减少日常维护的频次。在实际选型应用中，该阀常配套安装在高压反应釜出口、高压输送管线的取样点、油气井井口的取样工位，相比常规取样阀，其减压结构可避免取样时高压介质瞬间汽化导致的取样失真，流量调节功能可精准控制取样流速，保证取样容器内的介质状态与管线内实际状态一致，为工艺参数检测提供准确的样品。建模过程中对阀杆的同轴度、阀瓣与阀座的密封面角度做了精准还原，各部件的装配间隙符合实际加工公差要求，可直接用于取样回路的装配干涉检查、操作空间模拟验证。
